产品详情

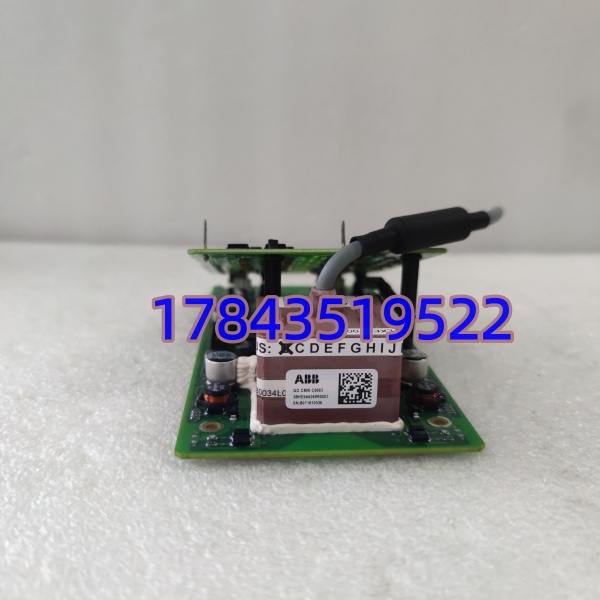

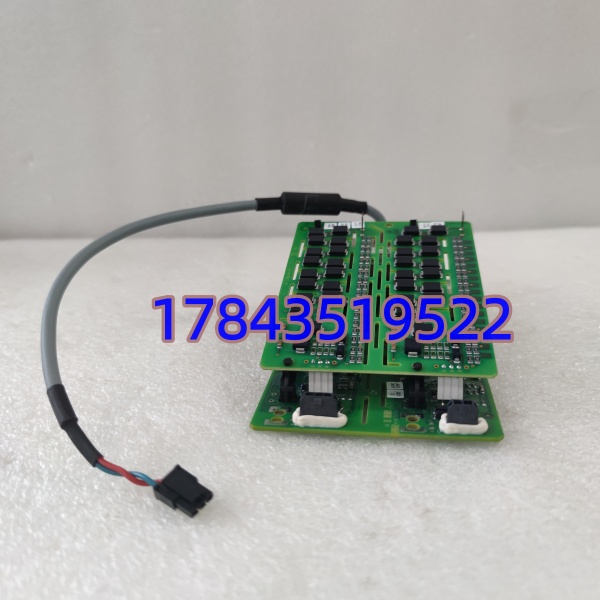

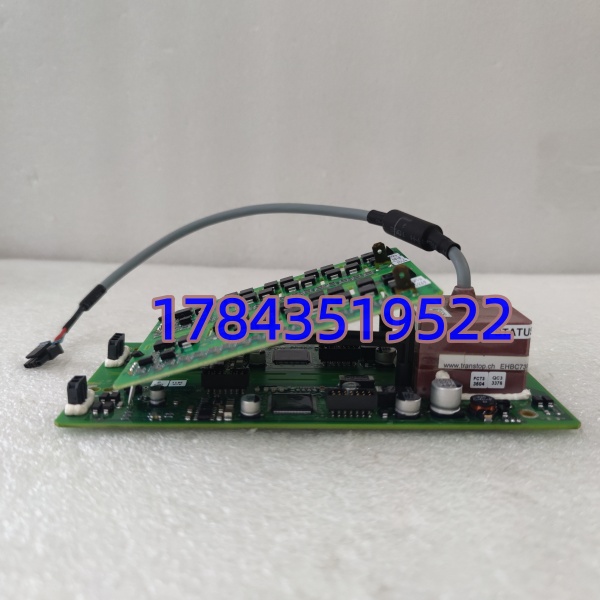

· 型号：3BHE044249R6003（板面标识 GDC806C6003，有时简写作 GDC806C6003）
· 品牌：ABB Ltd.（瑞士/芬兰原产，Large Drives & Systems / HV Products 部门）
· 系列：ABB HiPer-Drive — GDC806 系列 IGBT Gate Driver Control Board（配合 ABB 5SNAxxxx IGBT 模块及对应 Gate Unit 使用，应用于 ACS6080 / PCS6000 高压变频器及柔性直流换流阀 VSC-HVDC）
技术参数
- 完整物料号：3BHE044249R6003（ABB Global Article Number），板面印 GDC806C6003，”C6003″常指硬件版本/配置代码
- 板卡类型：IGBT Gate Driver Control Board（门极驱动控制与状态监测板），属 GDC806 家族——上行接主控光纤，下行驱动 Gate Unit / 脉冲变压器触发 IGBT 模块
- 适用传动/换流平台：ABB ACS6080（中压 IGCT/IGBT 混合）、PCS6000（HVDC Light 换流阀 VSC）、部分 ABB 风电变流器全功率试验台架（依配置）
- 配套功率器件：ABB HiPer-Drive 系列 IGBT — 典型 5SNA 1200G450300（3300 V / 4500 A）、5SNA 1500V 系列（1700 V 平台需核对驱动版本兼容矩阵），须与特定 IGBT 代次配对
- 信号接口（上行）：2～4 路光纤接收 PWM 指令 + 状态查询（波长 850 nm / 1310 nm 依系统），速率 ≤10 Mbd；1 路光纤 Heart-beat / Diagnostics
- 信号接口（下行）：多芯排线/扁平缆至 Gate Unit（GUS）或脉冲变压器初级，传递 +15 V / -10 V（或 -8 V）门极脉冲及负压关断参考
- 保护监测：IGBT 去饱和检测（Desat，阈值依 IGBT Vce(sat) 设定）、门极电源欠压/过压监测、IGBT NTC 或 Pt100 结温反馈、硬件脉冲封锁(Block) <1 μs 响应
- 辅助电源输入：DC 24 V（取自功率柜控制电源模块），内部生成 ±15 V / +5 V 供光耦与逻辑；功耗 ≈10～15 W（含 Gate Unit 部分）
- 隔离耐压：控制侧↔功率侧 ≥4 kV（光纤+脉冲变压器双重隔离），符合 IEC 60664-1加强绝缘
- 状态指示 LED：PWR（辅助电源 OK）、RUN（与主控同步）、FAULT（保护动作锁存）、RDY（IGBT 待触发）、TEMP WARN
- 配置元件：板载 DIP 开关设驱动节点地址（多 IGBT 并联/多臂区分）、测试点（TPxx）供示波器量门极脉冲宽度/幅值
- 安装方式：功率柜驱动层架插槽式或螺柱固定（依具体 ACS6080/PCS6000 功率单元结构），带接地弹片接柜内 PE 干线
- 工作温度：-25 ～ +70℃（工业级）；存储 -40 ～ +85℃；5～95% RH 无冷凝
- 认证标准：CE、UL、IEC 61000-6-2EMC，符合 IEC 60747功率半导体驱动接口相关指引
- 尺寸 / 重量：约 200×130×30 mm（依版本） / ≈0.30 kg
- 必查配套件：通常与 IGBT 管芯(5SNAxxxx)、Gate Unit / 脉冲变压器、吸收电容、直流支撑电容同柜维护；驱动板故障排查建议先读 ACS6080/PCS6000 Event List 中 Gate Fault / Desat / Supply Fail 代码
产品介绍
（场景痛点切入——从”HVDC 换流站 VSC 阀控报 Gate Fault 追查到驱动板基准漂移”谈备件 ROI）
南方某 ±320 kV VSC-HVDC 换流站（PCS6000 平台，ABB HiPer-Drive 3300 V IGBT）运行第八年，春季潮季偶发”Gate Driver Fault – Desat”跳闸——IGBT 本体、脉冲变压器测试均 OK，最终锁定 GDC806C6003 上一枚基准光耦温漂致关断检测阈值偏移。换新后故障消失再未现。这块板在阀厅功率柜里多年安静，但一旦参数漂移或元件失效引发误闭锁，单极停运即影响输电计划——它是高压传动/HVDC 真正”A 类单点”，比 IGBT 本体故障率略高且难预判（无前置温升报警）。现场实测发现老批次电解电容 ESR 升高也会诱发 Gate Supply Undervoltage 误报，定期上电抽检很有必要。
ABB 对 PCS6000 / ACS6080 早期 GDC806 系列驱动板部分 PN 已收紧 LTB 窗口或转 NOS-only，原厂新单基本关单，市面流通 NOS（原厂剩余新库存）和拆机测试良品。按 ABC 分类属 A 类极低周转极高停损备件，建议有在役 HiPer-Drive IGBT 柜按”每相臂(U/V/W 或 Valve Section)备 1 件共享池，重要单逆变/整流柜独备 1 件”做 LTB——多相同平台共享池按 N 柜备 ceil(N/2)+1 件（最低全站备 1 件）。新项目选 ABB ACS5000/ACS6000 新代或 HVDC Light 新平台，老线维护窗口抓紧锁货。
替换与升级建议
✅ 直接替换
- 同 PN 3BHE044249R6003（GDC806C6003，任意兼容修订后缀字母升版向上兼容）——物理安装孔位、光纤接口类型、DIP 节点地址定义、IGBT 配对逻辑完全一致。断电等直流母线放电完毕（≥10 min 阀侧/直流支撑电容）→ 拔光纤与辅助电源端子 → 松固定螺丝取旧板 → 装新板固定、恢复光纤（注意 TX/RX 不反接）、接 24 VDC 辅助 → 上电观察 READY/RUN LED → 进 Drive Composer / Service Tool 做 Gate Test（单脉冲触发 IGBT 确认门极波形与开通时间正常）→ 无 Fault 再退出测试模式投载。
- 注意：换新后建议读回原存储 Gate Parameters（Delay / Desat Threshold / Negative Gate Voltage），确认一致；做静态触发检查。
⚠️ 软件兼容（需核兼容矩阵）
- 其他 3BHE044249Rxxxx 不同修订后缀——物理兼容但通常新修订版向下兼容老 IGBT，向上不一定。若供应只能提供新修订版需确认 IGBT 型号（含 Revision）在 ABB 驱动板-IGBT 兼容矩阵内，必要时微调驱动参数（死区/Desat 门槛）。老板换新 IGBT 新代同理需验证。
- IGBT 功率半导体本身（5SNAxxxx 系列）——不能替驱动板；两者互补。故障时分别排查：先查 LED / 光纤链路 / 辅助 24 VDC / Gate Unit 脉冲变压器，再测 IGBT 本体 Vce(sat) / 阻断耐压。
❌ 硬件不兼容
- ABB IGCT 驱动板（如 3BHB006338R0002 / UFC762AE101）——IGCT 与 IGBT 门极电荷要求/去饱和检测机制不同，物理不能替。
- 通用触发板——无 IGBT 专用 Desat + 温度监测 + 光纤链路，强行搭接会致 IGBT 直通炸毁。
- ⚠️ 无直接市面替代型号——ABB 未发布 PIN-to-PIN 功能替代新品，停产状态下只能依赖 NOS/拆机良品或整柜平台升级（ → 新代 HVDC Light 或 ACS6080 新批次），采购决策应以 Last-Time-Buy 囤货为主。
