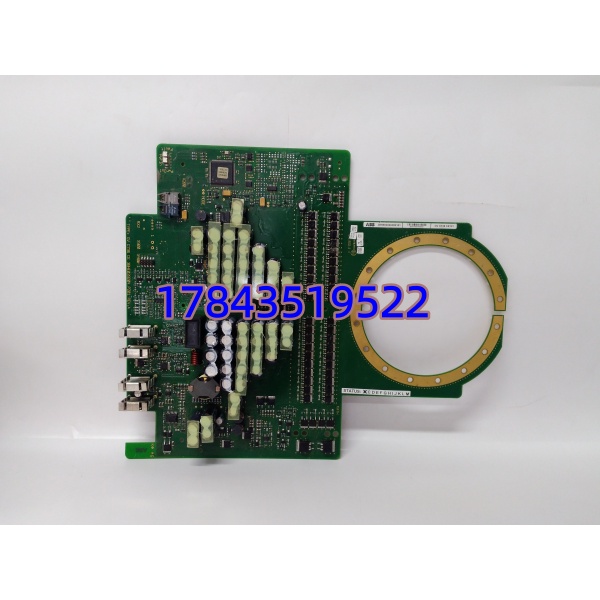

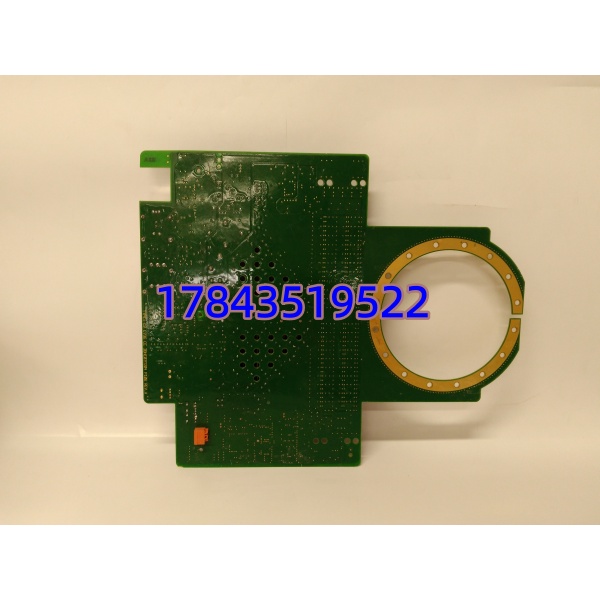

ABB 3BHE039203R0101 | 中压变频器光纤接口板

描述

产品详情

· 型号：GVC736CE101 / 3BHE039203R0101 / 3BHE039204P201
· 品牌：ABB
· 系列：ACS6000 / ACS5000 中压变频器控制平台

规格参数

产品介绍

这种套件，在备件市场上属于“知道的人不用看介绍，需要看介绍的十有八九拿不准怎么买”的那类。说直白点——它是ABB ACS6000/ACS5000中压变频器控制系统与功率柜之间的“神经网络中枢” 。

把它的分工拆开看：GVC736CE101大概率不是一块独立板卡，而是集成在3BHE039203R0101这块光纤接口板上的专用芯片代号，负责核心通信协议处理与同步。3BHE039203R0101则实实在在地干脏活累活——它从主控制器（RDCU）接收PWM指令和控制参数，通过板载的多路光纤发射器转换成光信号，精准“广播”到功率柜里每一个功率单元（IGCT/IGBT模块），同时把功率单元的状态、故障、测量数据实时收回来上报。这个角色通俗说就是：既要让十几个功率单元“听到同一句口令”，还要保证它们“同时张嘴”。如果这个光纤接口板挂了，主控的命令下不去，功率单元的状态上不来，整个变频器就是一台聋哑瞎的巨型铁疙瘩。

现场实测的教训是——这种板卡的故障往往不直接“死透”。我碰过一个案例，某矿上ACS6000变频器报“光纤通信CRC校验错”，换了两根光纤、查了终端电阻、排查了功率单元驱动板，最后发现是3BHE039203R0101板卡上的某一路光纤收发器老化，丢包率升高但没完全断。这种间歇性故障排查起来耗时极长，而停机的每一分钟，驱动设备不转带来的损失都是实打实的产出缺口。

‼️ 关键信息冲突声明：多个备件商把这组型号归为AC800M控制器模块或工业电源控制器模块，甚至给出双核ARM处理器、1GB DDR3等规格，另有结果将其定性为大功率可控硅模块，给出额定电流360A、额定电压1200V等功率参数。这两种描述与光纤接口板/通信枢纽的定位完全不同。同一个号段同时出现在控制层和功率层，极有可能是同型号在不同系统配置下的不同物料形态，或者某些备件商张冠李戴。务必以你现场模块实物标签、丝印、安装插槽位置为准。

应用场景与库存策略

一条ACS6000产线的传动段要是控制板卡出了问题，不夸张地说——整条线的高速运转、同步控制、力矩输出全部失效。这种故障不像电机烧了那样直观，排查方向常被带偏到功率单元或电缆上，等锁定到光纤接口板已经过去好几个小时了。

典型场景与备货建议：

• 矿用大功率皮带机/提升机变频器——ABB ACS6000驱动，控制柜与功率柜分离，通信依赖光纤接口板。建议：控制柜内3BHE039203R0101按“1用1备”囤货，光纤跳线同步备2-3根。
• 冶金热轧/冷轧主传动——轧机启停频繁，控制板卡老化加速。建议：备1块完整控制板组（含3BHE039203R0101及其关联板卡），不拆零储备。
• 石化压缩机变频驱动——长输管线压缩机停机损失极大。建议：签VMI代管协议，约定24小时内现场更换支持。
• ——原厂备件窗口早已关闭。建议：一次性评估全厂同型号变频器控制板卡数量，按10-15%报废率计算最后采购量。
• 海外项目/偏远站点——无本地技术支持。建议：整块控制板组（含光纤接口板及关联板卡）备1-2套，配套光纤及安装工具一并打包。

真实案例：

某北方铁矿，主井提升机使用ABB 变频器（单台6MW）。某日早班，提升机突然报“从站通信超时”并急停，罐笼卡在半途。现场电气班组更换了所有光纤、检查了功率单元驱动板、重启了主控，折腾了6个多小时没解决。后来从省城调来ABB原厂服务工程师，用诊断工具逐路排查光纤通道，定位到控制柜内3BHE039203R0101板卡的第4路光纤收发器输出光功率不足——属于间歇性丢包，不是完全断线。更换备件后恢复，罐笼重新运行已是第二天凌晨。那6小时的停产，加上井下人员被困罐笼的安全风险，不是一块光纤接口板的钱能衡量的。事后该矿对每台的控制板卡做了“1+1”强制备件清单。
