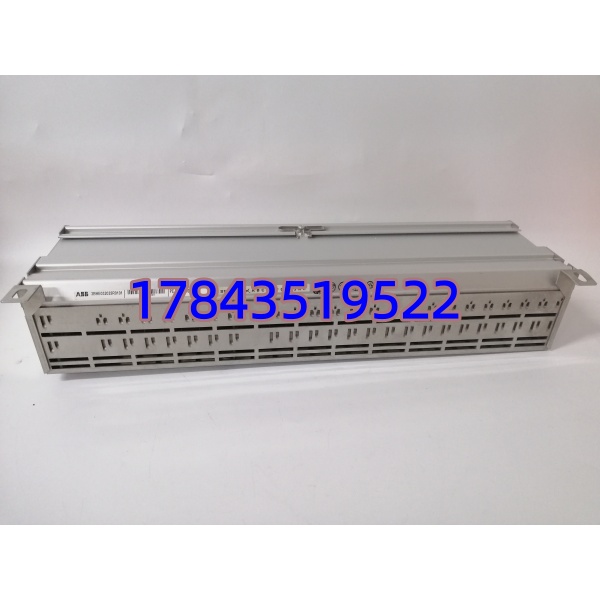

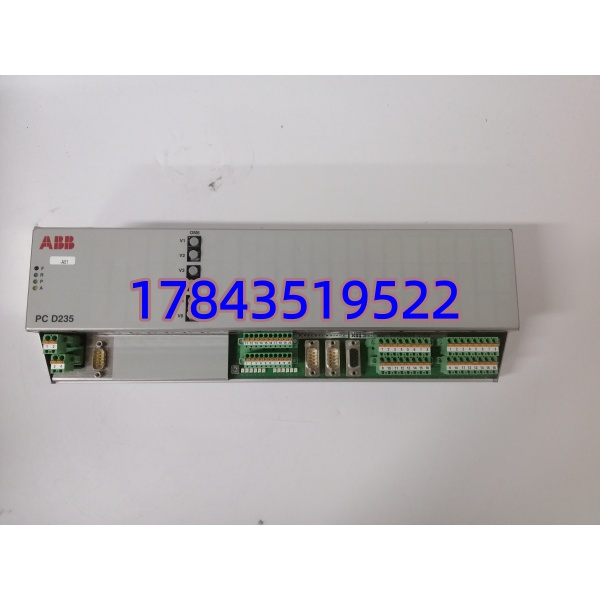

火电厂励磁系统突然报 S100 通讯故障，励磁调节器切手动失败——十有八九是 PCD235 主控板挂了，这时候整台机组面临解列停机，每分钟损失六位数起步。ABB PCD235A101（3BHE032025R0101）就是 UNITROL 6000 励磁机箱里那块管 AVR 算法和 S100 背板通讯的核心大脑，它一趴窝，发电机就失去励磁参考。
这块板子内置 32 位 RISC 处理器跑 PID + PSS2A 算法，电压调节精度 ±0.5% FS，阶跃响应 <100ms，带 3 路 16 位 Σ-Δ ADC 直接采 PT/CT 信号，不用外挂采样板。我们主推全新原装老库存（New Surplus）——毕竟 ABB 对该系列已逐步引导向 UNS2880B-P 迁移，新原厂订货窗口越来越窄。现货国内仓 1-3 个工作日发出，测试好件可当天走顺丰，比原厂 8-12 周交期靠谱得多，适合你们做紧急 MRO 备件锁库。
关键技术规格
- 制造商： ABB Switzerland / Sweden
- 完整型号： PCD235A101（订货号 3BHE032025R0101）
- 产品类型： 励磁控制处理单元 (Exciter Control Unit / AVR Processor Board)
- 适用系统： ABB UNITROL 6000 / 1000 励磁系统，插 PBA 机架 Slot A，部分兼容 AC 800PEC 早期机架
- 处理器： 32-bit RISC Embedded Processor（Motorola/PowerPC 架构依版本），内置 FPGA/DSP 并行算法
- 背板供电： 5 V DC ±5%（典型功耗 8~15 W）；部分版本支持双 24 V DC 冗余输入（依硬件版本）
- 模拟量输入 (AI)： 3 通道，±10 V 或 4–20 mA（差分/单端可选），16 位分辨率
- 模拟量输出 (AO)： 3 通道，±10 V（12 位分辨率，依配置版本）
- 数字量输入 (DI)： 12 通道，兼容 24 V DC / 48 V DC 干接点
- 继电器输出 (DO)： 16 通道 Form C，250 V AC / 5 A 或 30 V DC / 5 A（阻性负载）
- 温度测量： 3 通道 PT100 / PTC（监测发电机绕组/轴承温度）
- 背板总线 / 通讯： S100 High-speed Bus 连采样/通讯板；经 CCI(PCD231) 或板载串口；部分版本带光纤口、Modbus RTU / Profibus DP / Ethernet
- 控制功能： AVR（自动电压调节）、手动/自动切换、OEL/UEL/MEL 限制器、PSS2A 电力系统稳定器
- 控制精度 / 响应： ±0.5% F.S.，阶跃响应 <100 ms
- 电气隔离： 信号端口 ≥120 V DC 隔离，电源-信号-通讯多重隔离
- 状态指示： 前面板 RUN / ERR / WD / COM LED
- 安装方式： 3U 插卡式，垂直插入 PBA 机架 Slot A，支持热插拔更换（冗余供电正常前提下）
- 工作环境： 工作温度 0°C ~ +60°C（多数资料）/ -25°C ~ +70°C（部分宽温版本），储存 -40°C ~ +85°C，无凝露，IP20（柜内安装）
- 物理尺寸 / 重量： 约 373(H)×73.5(W)×142(D) mm，净重 ≈0.98–1.5 kg
- 认证： CE / UL / cUL / IEC 60255（继电保护设备标准）
应用场景与行业案例
这块卡平时没人惦记，真烧了全场抓瞎——它是 UNITROL 6000 励磁机架的”主脑”，以下场景见过它顶在最前线的：
- 某 300MW 燃煤机组励磁系统改造后运行第 7 年，夏季高温高湿（柜内实测 52°C / RH 78%），原 PCD235A 偶发 S100 总线超时，预防性更换 A101 版后未再复现。
- 假设你们的 REG670 并机励磁柜里用的还是初代 PCD235，不提前囤一块全新原装 3BHE032025R0101——等它挂掉再找原厂，交期 10 周起步，届时调度令一下”限时恢复并网”，你们拿什么交差？
- 水电站地下厂房强电磁干扰环境（GIS 操作时近场场强 >30 V/m），PCD235A101 靠 120V DC 端口隔离和光纤 S100 背板扛住了，没出现误发跳闸令。
- 自备电厂燃机快切试验时励磁调节器需频繁切手动/自动，此模块内置 PSS2A 抑制低频振荡，保障了 50Hz 电压波动 <±0.3%。
- 海外 EPC 项目受欧版 UNITROL 6000 机架限制，必须用原厂 PCD235A101（3BHE032025R0101）才能匹配原 S100 背板时序——第三方仿制卡插进去直接报 CCI 通讯故障。
真实感微案例：
去年入冬，华北某 2×350MW 热电厂#2 机组的 UNITROL 6000 励磁柜突然报” COMM FAIL”，励磁调节器被迫切手动运行。现场拆出 PCD235A101 旧板，金手指已有氧化发黑痕迹，上电后 ERR 灯常亮不灭。电厂 MRO 库房无备件，原厂答复”该型号需向欧洲调货，交期 10~12 周”。我们通过国内保税仓调出一块全新原装 3BHE032025R0101，顺丰次日达，上机前用 Control Builder 读出旧板 EEPROM 参数镜像灌入，热插拔更换后 RUN 灯常绿，AVR 自动跟踪正常，机组 4 小时内恢复自动励磁并列——避免了调度考核和后续限负荷罚款，据电厂兄弟后来算，光少扣的两个细则考核费就覆盖了这块板的采购溢价。
