描述
产品详情
· 型号：UNS0119A-Z,V1（3BHE030579R0003）
· 品牌：ABB
· 系列：UNITROL 1020（UNITROL 1000 家族 — 与 UNITROL 1010 入门版、UNITROL 1030 进阶版同级代数）

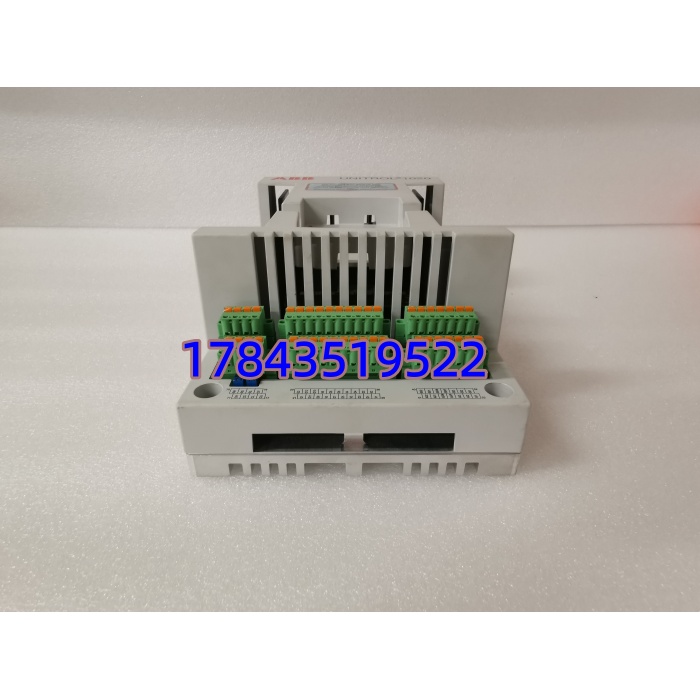

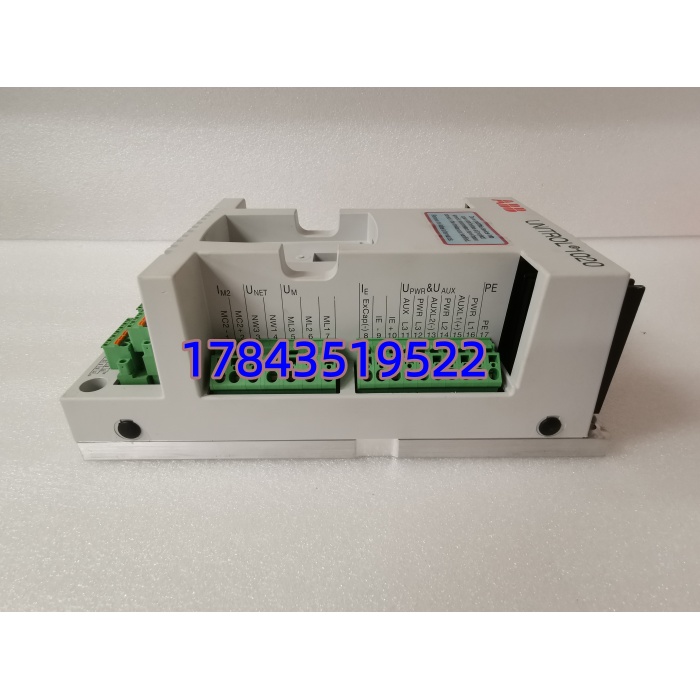

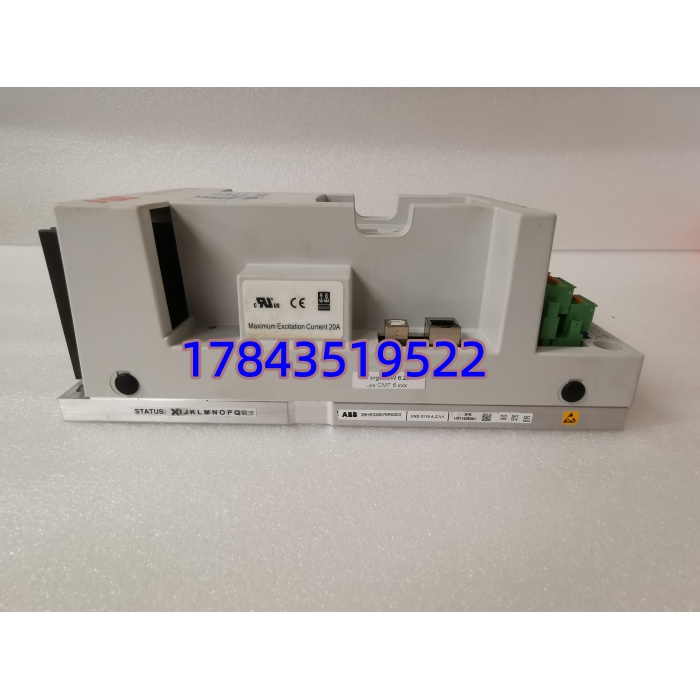

UNITROL 1020 UNS0119A-Z,V1 3BHE030579R0003
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | ABB UNITROL 1020 Digital Automatic Voltage Regulator (AVR) — UNS0119A-Z Version 1 firmware |
| 型号 / 订货号 | UNS0119A-Z,V1 / 3BHE030579R0003（Z=带特定 Option 如英语菜单/特定 I/O 校准 — 以原铭牌为准） |
| 适用系统 | 同步发电机励磁系统 — 配 ABB EGP/GPV 晶闸功率柜 或 小容量自并励静止励磁(Static Excitation) |
| 电压测量输入 | 2×PT 100~120 V L-L (phase-to-phase)，精度 ±0.2% FS，CVT 兼容可组态 |
| 电流输入 (PSS/Q 补偿) | 1×CT 1A 或 5A（可组态变比），用于无功/功角测量及 PSS 输入 |
| 励磁给定输出 | 模拟 ±10V / 4–20mA 或 PWM 触发指令 → 功率柜 SCR 相控角参考（经 UNT 触发光纤或电气隔离口——依配置） |
| 控制算法 | PID + PSS2A (Power System Stabilizer) + 限制器(Uel 欠励/Oel 过励/V/F 过磁通/OLR 过励磁热模型) |
| 通讯接口 | 前面/侧 RS-232（本地调试），后部 RS-485 MODBUS RTU（遥测/遥控/事件记录下载） |
| 手动/自动切换 | 支持 Manual(恒励磁电流) ↔ Auto(恒电压/恒无功) 双向无扰切换 (bumpless transfer) |
| 事件记录 | 内置 SOE (Sequence of Events) 缓冲 — 典型存 ≥256 条，时间戳 1ms 分辨率 |
| 供电电源 | 110~250 V AC/DC 或 24 V DC（依 Option — 核对铭牌 POWER 标识：通常 110-250V AC/DC 宽范围） |
| 工作温度 | -10 … +55℃（IEC 60255-21 控制室级），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | CE / IEC 60255 / UL（依项目 Cert 包） |
| 生命周期状态 | UNITROL 1020 系列 Limited Availability — 新项目推 UNITROL 10x 新固件版但 UNS0119A-Z 仍可订交期 6~16 周常见；确认 ABB PSP |
| 物理安装 | 盘装或半 19″ 机架（依外壳版本 DIN/Panel），深度 ≈150mm |
UNITROL 1020 UNS0119A-Z,V1 3BHE030579R0003
产品介绍
现场实测发现老电厂备自投励磁柜 UNITROL 1020 运行 12 年后出现”偶尔手动→自动切换后电压小幅过调(±2%)”——查是 UNS0119A-Z V1 内部 EEPROM 写循环接近寿命边际但 PSS 参数仍可在线重调，热插拔更换同版本模块 10 分钟恢复。这东西不像 PLC 天天坏，可它是发电机并网电压/无功控制的唯一大脑：AVR 挂掉 = 机组只能手动励磁或解列。某水电厂碰到过 UPS 切换毛刺打坏 AVR 电源输入级——整机无输出直接甩负荷，等原厂调货 11 周（彼时还没入 Limited 清单）。所以对采购来说核心价值是：确认现网 Fw 版本一致可直换 + 原厂 COC + 可接受交期或锁定 New Surplus。新装置现在 ABB 主推新代 UNITROL 但 1020 仍大量在役——它是降本运维期最实际的备件选项而非追新。
从商务角度：这 AVR 单价中高但比整机励磁改造便宜两个数量级。按 ABC 归入 A 类机组关键备件——，交期 6~16 周意味无缓冲库存赌不起。部分渠道有 New Surplus（未拆原厂袋 5 年内）通常比新订快 2~3 周抵。注意 Option “Z” 可能涉及菜单语言/特定 I/O 校准偏移——买前拍现网铭牌确认 Z 后缀一致或 ABB 书面确认兼容。(请以 ABB UNITROL 1020 Installation & Commissioning Manual及原厂 Fw Release Note 为准)
替换与升级建议
✅ 直接替换
- ,V1（同完整型号 3BHE030579R0003，Fw V1.xx 同代）→ 插上接端子，Load Default 或从现装置 Upload Param 后运行，无功能改动。（最佳）
⚠️ 软件兼容（需改配置）
- ,V2/V3（同硬件平台升 Fw）→ 可物理替换但 Fw 参数集可能不同（PSS2A 参数名/限制器结构微调），需重新下载工程或做 Parameter Compare + 现场验证——约 0.5~2 h 停机窗口 + 需 ABB 现场服务或持证工程师操作。成本主要是停机时间而非硬件价差。
- UNITROL 1010（功能裁剪版）→ 不能替 1020（缺部分限制器/高阶 PSS），反向(1020 替 1010)OK 但过配。
❌ 硬件不兼容
- UNITROL 1030 / UNITROL 5000 (UNITROL D) — 不同背板/IO 连接器/功率接口，物理无法插装，属整柜升级项目非现场快换。
- 老 ANALOG AVR（如 BASLER DECS-200 或 GEC 老电磁式）→ 需重新设计 PT/CT 回路及功率柜触发接口，不属直接替换。
