描述
产品详情

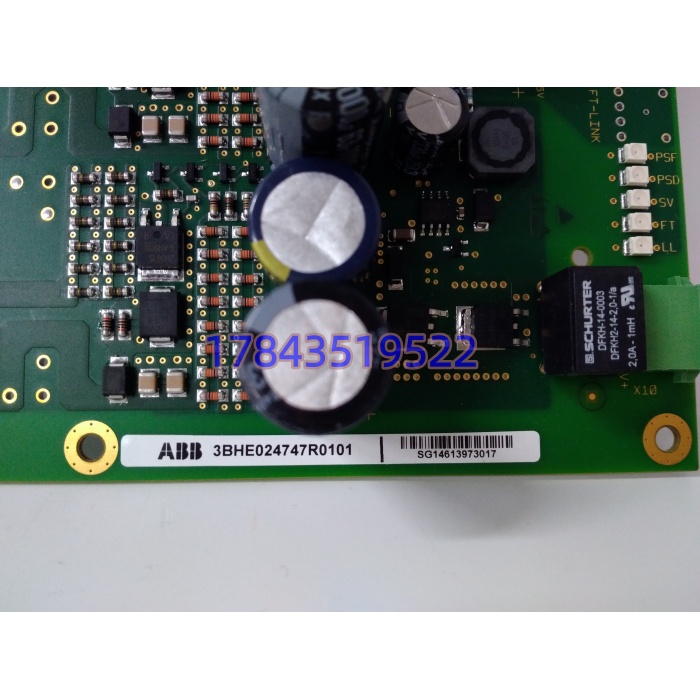

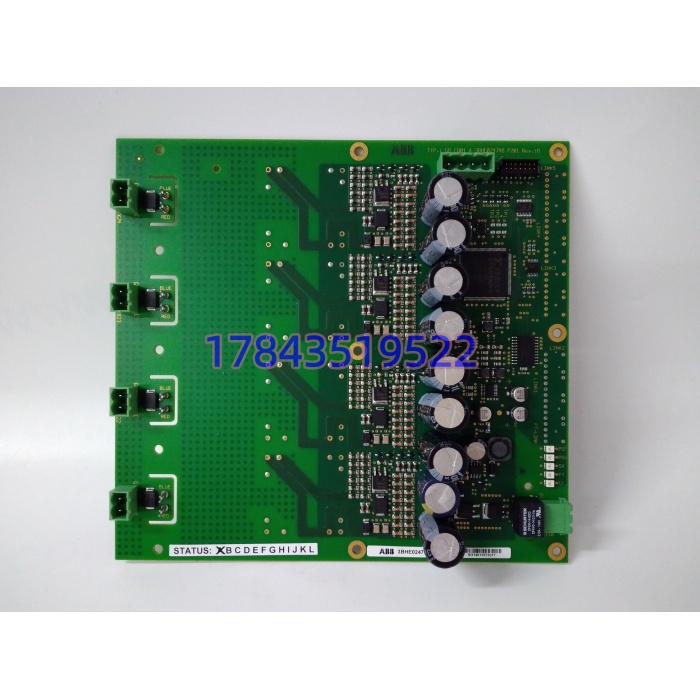

· 型号：GDC801 A101（3BHE024747R0101）
· 品牌：ABB
· 系列：GDC 系列 / ACS 中压传动与 UNITROL 励磁功率柜配套板
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 板卡型号 | GDC801 A101（GDC801B / GD C801 A101 同物尾标变体） |
| 订货号 | 3BHE024747R0101 |
| 板卡类别 | Crowbar 撬棒触发驱动板 / 门极驱动接口板（GDI），依装机柜型二选一主导功能 |
| 适用系统 | ACS2000/ACS5000（Crowbar 向）、ACS6000/ACS8000（GDI 向）、UNITROL 5000/6000 励磁功率桥 |
| 控制供电 | 24VDC（Crowbar 版）或 ±15VDC 背板（GDI 版），典型功耗 ≤10W，以实物标签为准 |
| 触发响应 | μs 级门极脉冲输出，无控制层扫描延时 |
| 隔离等级 | 控制侧↔功率侧 2500VAC（光纤+光耦），GDI 版经 POF/玻璃光纤隔离 |
| 接口定义 | Crowbar 版：X1/X2 电源、X3 母线电压采样、T1~T4 晶闸管门极驱动；GDI 版：多路 Tx/Rx 光纤至 GDU、门极电阻匹配排针 |
| 状态反馈 | Crowbar 版：触发确认 LED；GDI 版：GDU 欠压/DESAT/结温/光纤断链回读→封脉冲上报 |
| 峰值能力 | Crowbar 晶闸管桥短时泄放可达 4000A 量级（依外接电阻与母线参数） |
| 指示 LED | RUN / ERR / Fiber Link / Fault（GDI 版）；Crowbar 版简配 OK/Trigger |
| 安装 | 插入 ACS/UNITROL 专用功率柜导向槽或机架插槽，带锁紧杆 |
| 工作温度 | -20~+60℃（非涂层）；涂层版 -40~+70℃（以实物标签为准） |
| 存储温度 | -40~+85℃ |
| 湿度 | 5–95% RH 非冷凝 |
| 尺寸重量 | 约 180×120×30mm / 0.3–0.6kg（依版本） |
| 涂层 | 部分批次 PCB 三防漆（varnished），海上/高湿站注意同涂层备件 |
| 认证 | CE / UL / ATEX Z2（依批次） |
产品介绍
从 A 场景痛点切：中压传动柜最吓人的不是 IGCT 炸，是母线过压那一两百毫秒里没人按停——主控 DSP 算到阈值还要走通信周期，来不及。GDC801 A101（3BHE024747R0101）干的是硬件级兜底：母线电压采样进板卡比较器，超阈直接推晶闸管门极，μs 级把母线短路到撬棒电阻，IGCT 还没感受到尖峰能量就被钳住了。严格来说同一订货号在 ACS2000 里是纯 Crowbar 板，在 ACS6000 里又被 BOM 引为 GDI 门极接口板（收主控光纤、推 IGCT、回读 GDU 状态），采购前必须拍旧板正面——有 T1~T4 端子的是 Crowbar 向，多光纤接头的是 GDI 向，俩货内部布线不是一回事，经销商凭一个 3BHE024747R0101 混发是常态。
它的供应链价值在”功率柜备件不能等 12 周”。TCO 算一笔：一台 ACS6000 驱动 10MW 压缩机，GDC801 类板卡坏一片，母线过压保护降级，运行只能主动降负荷避峰，等原厂 BOL 释放期间机会成本够买三十张库存板。某个海上风电 DFIG 项目碰过，转子侧 Crowbar 板（同号）在 LVRT 测试里没触发，查出来是板卡比较器基准源漂移 3%，低电压穿越时阈值偏移到不动作，现场拿备件换完重做 LVRT 才过电网验收。事后把”功率电子板归 A 类、同涂层同尾标备 1 张”写进 EPC 备件规范。
应用场景与库存策略
Crowbar/GDI 板最阴的故障：不坏不报，只是阈值漂——过压保护还在菜单里”投入”，但实际动作点偏了 5%，电网晃电时该触发没触发，IGCT 结温尖峰一次就永久损伤。
- 石化压缩机 ACS6000 传动：IGCT 门极驱动接口，非它不可因光纤时序和 GDU 配对绑死。建议在线每功率柜备 1 张同尾标冷备，光纤接头异丙醇清洁套件随备。
- 海上风电 DFIG 转子 Crowbar：LVRT 合规兜底，非它不可因电网验收挂钩。建议 A 类 Last-time-buy 2 张封库，必须同 PCB 涂层状态。
- 水电/火电 UNITROL 5000 励磁功率桥：GDC801 作门极控制接口。建议备 1 张周转不拆封。
- 老厂 ACS2000 延寿：纯 Crowbar 向板，端子定义简单但订货难。建议供应商 VMI 代管 1 张，72h 直达。
- 备件商混发高发：采购规范强制附”旧板正面全照（端子/光纤/激光标）+ 装机柜型（ACS2000/6000/UNITROL）+ 涂层否”，收货先对再签。
真实案例：2021 年西北某煤制气项目，空分压缩机 ACS6000 传动柜两次”DC BUS OVERVOLT”跳车，主控查脉冲、查电容、查制动单元都没病。第三次跳车前维护班长拔下 GDC801 A101（3BHE024747R0101）看 LED，Fault 灯偶闪但主控无报警——板卡内部比较器温漂导致 Crowbar 误封锁 GDI 脉冲，主控以为门极正常。库存那张是 GDC801B 尾标、非 A101，插上去光纤映射对不上 GDU 地址，Drive Composer 扫到板但状态字全 0。从苏州库存商调同 同涂层件，到货刷参数（门极电阻跳线按旧板照片拨）插回，重做空载脉冲测试通过。停机 14 小时净损按空分液氧产量折算六位数。事后 PM 工单加：功率电子板每半年做母线模拟过压台架触发测试，不再信”LED 绿即好”。
