描述
产品详情

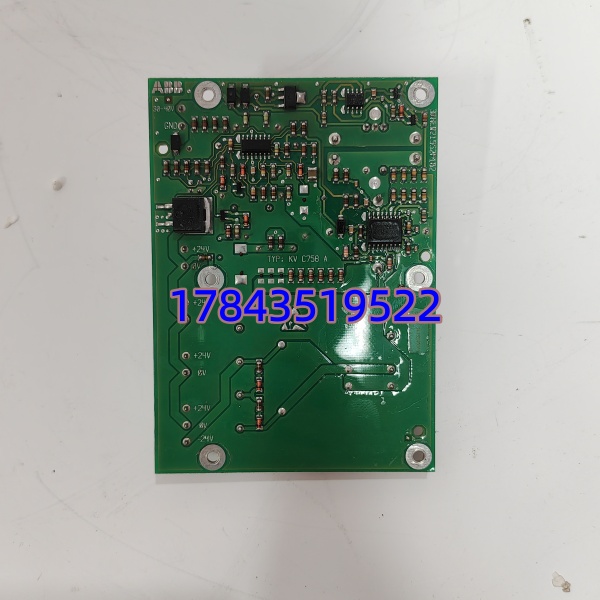

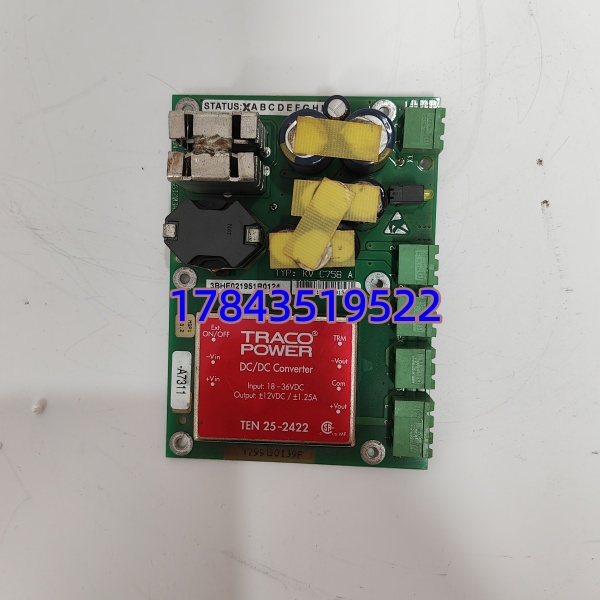

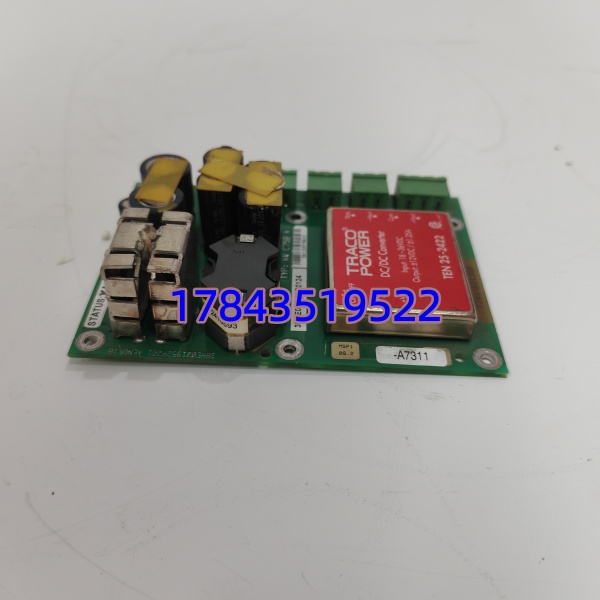

· 型号：3BHE021951R0124
· 品牌：ABB
· 系列：ACS5000 中压变频器 / Unitrol PPC 励磁系统内部控制板组件（KV C758 A124）
规格参数
- 产品型号：3BHE021951R0124（ABB 订货号），等效标识 KV C758 A124 / IPS DUAL VOLTAGE SUBPRINT
- 产品类别：PCB 子板（Dual Voltage Subprint），用于 ABB 传动/励磁系统内部控制箱
- 主要应用系统：ABB ACS5000 水冷水冷中压变频器、Unitrol PPC 系列励磁装置（如 PPC907BE 3BHE024577R0101 配套）
- 控制电源输入：标称 24 VDC（部分配置支持双电压 24VDC / 辅助 48VDC，依整机设计而定）
- 信号接口：隔离数字量输入/输出调理、少量模拟量输入（具体点数随整机版本，常见 4～6 DI + 2 AI）
- 通信/联机：通过背板排针或扁平缆与主控板（IGBT Gate Driver Ctrl / AMC 板）互联，部分版本含光纤接口用于 ModuleBus 扩展
- 电气隔离：信号通道与电源间 ≥500 Vrms（依据整机柜内隔离设计）
- 功耗：典型 <10 W（依实际负载）
- 工作温度：-20 ～ +70 ℃（工业级宽温）
- 存储温度：-40 ～ +85 ℃
- 相对湿度：5%～95%（非凝露）
- 防护等级：IP20（安装于控制箱内）
- 安装方式：PCB 板卡螺钉固定 + 多针排线插座（非 DIN 导轨，需随整机控制箱拆盖更换）
- 物理尺寸（参考）：约 160 × 100 × 35 mm，重量 ≈0.26 kg
- 认证标准：CE，RoHS，符合 IEC 60536/ IEC 61010相关要求
产品介绍
在某个水泥厂项目里碰过——ACS5000 水冷柜报”Control Supply Failure”，查下来是这块 C758 子板的 24V 输入滤波电容干涸导致欠压锁存，整机跳闸。变频器本体还能买到，但内部这块小板 ABB 单独不怎么推，属于典型的”整机不坏、部件难寻”死角。
3BHE021951R0124 本质是驱动/励磁系统控制箱里的双电压分配与 I/O 调理子板，不直接参与大功率变换，但它挂掉会让整套控制回路失电或失去关键反馈，触发装置闭锁。因为是 PCB 插件形式，更换只需断电拆盖板、拔排线换板、恢复——难点全在采购周期（原厂多已归入 Legacy 备件清单，欧洲渠道交期 8～16 周不等）。严格来说，它只适配特定代次的 ACS5000/PPC 控制箱版本，不同硬件 Revision（Rev.A/B/C）排针定义可能有微调，换之前拍张旧板正反面照比对，并以 ABB 原厂 Service Manual中 Section “Internal Boards – KV C758 A124” 为准。
应用场景与库存策略
变频器内部子板故障不像 I/O 模块能热插拔——必须停整流/逆变单元并断控制电源才能开箱更换。ACS5000 类装置多用在主风机、给水泵、压缩机等 A 类负荷，停机窗口极小，这块板又极少坏（平均 MTBF 长），导致很多厂根本没备。
- 火电/建材/冶金 — ACS5000 驱动主引风机/给水泵 → 子板故障致整柜闭锁无旁路 → 建议按装置台数每 2～3 台同型变频器备 1 块冷备（Buffer Stock），存防静电袋+干燥柜
- 水电/燃机 — Unitrol PPC 励磁系统内部控制箱 → 励磁故障=机组无法并网 → 关键机组建议独备 1 块，纳入继电保护/励磁年检时目视检查板件电容鼓包
- → 不同 Revision 可能不互换 → 采购时注明整机序列号(SN)和控制箱 Drawing No.，要求供应商核对 HW Rev.，别只报型号
- 新建项目选用新代次 ACS6080 等 → 此子板不适用 → 新平台有对应内部板，勿强行沿用老件
真实案例：2021年协助西北某 600MW 机组电厂做备件 ABC 分类复盘——他们三台引风机 ACS5100 跑了 13 年从未坏过内部板卡，就没备 3BHE021951R0124。某次春检摇表后恢复送电，#2 炉引风机控制箱 C758 子板上的 24V 输入 TVS 击穿（受潮+浪涌残留），装置反复报”Ctrl Pwr Loss”无法复位。原厂答复交期 14 周！最后从邻厂同型闲置柜拆了一块顶替，全厂降负荷等了 6 小时。事后他们按我建议锁了 2 块（分开放置不同库房防同批老化），每年小修打开控制箱目检电容状态。
