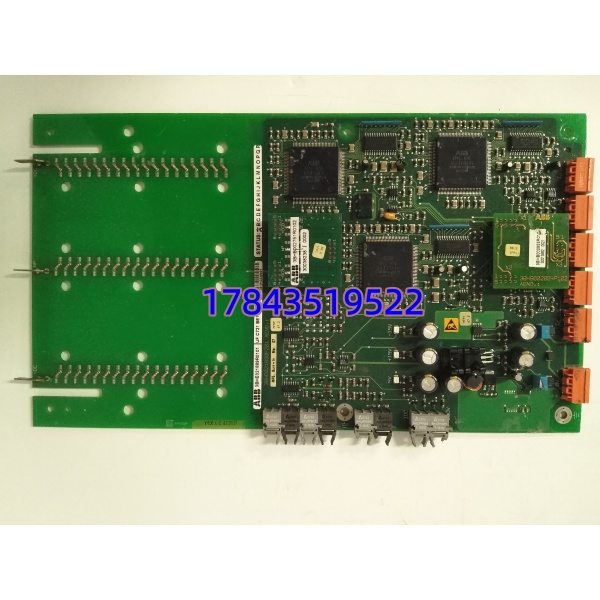

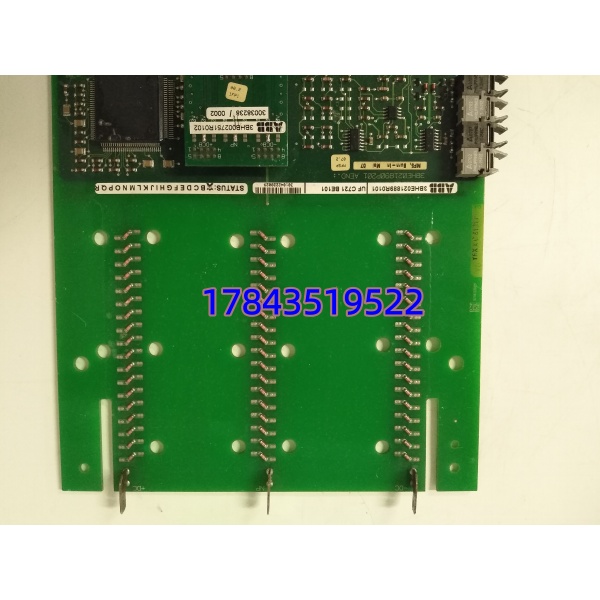

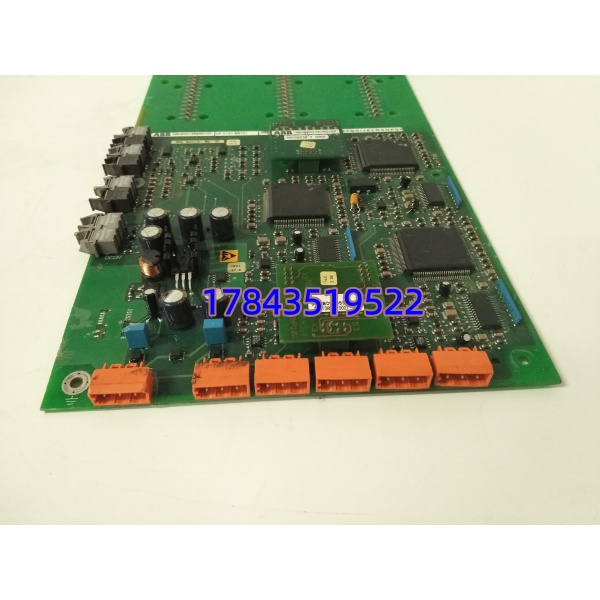

ABB 3BHE021889R0101 UFC721BE101 | 单元功能控制器

描述

产品核心摘要

· 型号：3BHE021889R0101 UFC721BE101（ABB ACS6000/ACS5000中压传动UFC721单元功能控制器，BE101=版本代码）

· 品牌：ABB（Asea Brown Boveri）

· 系列：ACS6000 / ACS5000中压交流传动（UFC=Unit Function Controller，插传动柜机架）

规格参数

• 产品全称：UFC721BE101 — Unit Function Controller 721, for ACS6000 / ACS5000 Medium Voltage Drive (Order No. 3BHE021889R0101)
• 制造商：ABB（原Drive Products线，现ABB Motion）
• 系统归属：插ACS6000或ACS5000中压传动柜机架（专用UFC槽位），或独立DIN轨装壳（UFC721 BE101独立版），做控制/通信接口连主控制AMC/IGBT驱动板
• 功能角色：UFC721=Unit Function Ctrl做PWM调制参数映射/故障保护/光纤通信中继，BE101版带特定I/O或光纤口配置（依原厂手册：通常1×光纤to AMC主控制，1×光纤to Drive Composer PC，DI/DO做本地启停/故障继电器）
• 接口：前面光纤端口（POF或玻璃光纤，连AMC主控制/IGBT驱动），后面背板或端子块进24 VDC供+DI/DO（启停/急停/故障继电器输出250 V AC/2 A），前面DB9 RS-232/485连Drive Composer PC配置
• 通信：光纤链路连AMC主控制（ACS6000的AMC3/AMC4），Drive Composer over fiber/RS-232，Modbus RTU穿透串口（参数读/写），非以太网原生（老ACS6000用光纤专有时隙）
• 供电：24 VDC ±20%（端子进M4螺钉或背板供），典型由传动柜内SD821或24 V UPS供，功耗≤10 W
• 指示：前面Run（绿=UFC与AMC通信OK），Err/Fault（红=光纤断/参数错/IGBT fault），Com LED闪光纤 traffic
• 安装：插机架专用UFC槽（欧卡160×100×25 mm），或独立35 mm DIN轨壳（约90×70×110 mm带端子前/下），IP20柜内，前面lock杆
• 物理：欧卡≈160×100×25 mm/0.2 kg，独立壳≈90×70×110 mm/0.45 kg，光纤口易脏（需专用棉棒酒精擦）
• 工作条件：0℃至+50℃操作（传动柜内，IGBT发热但UFC在控制区），存储-40℃至+85℃，5–95% RH非冷凝，MTBF渠道/MRO>10万小时需核对原厂
• 软件：ABB Drive Composer / DriveWindow（连RS-232/fiber读参数/事件日志， v3.x–v4.x）
• 生命周期：原厂EOL/NRND边缘，ACS6080/ACS5800后继但物理（UFC721 vs新UCU光纤不同），老钢厂/矿山/船舶中压传动还在跑，交期无新件MRO靠拆机测试顶
• 关联：常配机架+AMC主控制+UFC721BE101+IGBT驱动板，Drive Composer PC连光纤做PWM/保护

产品介绍

从维护者视角切入：这不是AC800M PLC也不是S800 I/O，而是中压传动柜里那块带光纤口和Run/Err LED的UFC721BE101——现场实测发现，老钢厂轧机或矿山提升机还插着它，光纤连AMC主控制做PWM调制参数映射（IGBT开关6 kV/10 kV电机），Drive Composer连RS-232/fiber读故障事件（过流/接地/光纤断），BE101版带特定DI启停/DO故障继电器驱柜门报警蜂zz。严格来说，它只在Drive Composer v3.x–v4.x下原生支持（光纤专有时隙非以太网），新ACS6080用UCU控制器物理（UFC721欧卡vs UCU DIN轨）和光纤接头（POF→玻璃混清）全不同，升要停中压电机重整光纤/参数映射（请以原厂手册为准），老线动不了因为轧机PID绑死IGBT特性。

作为库存经理，这归ABC的A类：一台钢厂热连轧 UFC721 Err红Run灭=光纤断AMC通信失IGBT关断轧机跳电废钢卷赔几十万，模块拆机四百到一千但停中压电机代价大。ABB原厂EOL交期无，老在钢厂/矿山/船舶还在跑，属于“停产、MRO靠拆机测试、建议备1件冷备+秋检做光纤环回（Drive Composer连读参数/Fault LED闪）”的典型传动保命件。TCO算，备件放柜+每秋检做光纤清洁（酒精棉棒）+Drive Composer参数备份，比等改造停轧机两天重整光纤赔百万。

应用场景与库存策略

痛点切入直白：凌晨钢厂热连轧首卷，柜UFC721BE101 Err红Run灭——光纤POF头脏（柜门开闭积灰）连AMC主控制断通信，IGBT关断轧机跳电废钢卷六万。拆发现光纤口尘斑（维护擦时用普通棉不是专用光纤棉），Drive Composer报“Fiber Loss AMC-UFC”，想热拔换UFC，我拦住——带电拔UFC=光纤抖通信全失IGBT再关断废卷，断传动总空开（轧机切本地手动），拔旧件（拍光纤线标：UFC→AMC主控制 POF橙头），装测试OK拆机UFC721BE101，上电Run绿Err灭Com闪，Drive Composer连读参数/Fault清，轧重启。ABB代理说 EOL无新件推荐ACS6080 UCU，改→UCU DIN轨+光纤POF→玻璃停重整两天。MRO二手池调货跨三省带不确定BE101 vs BE100（BE101=光纤配置DI/DO，BE100可能无DO混清致故障继电器盲）。

典型场景与备货建议：

• 钢厂热连轧/矿山提升：机架插光纤连AMC做IGBT PWM，DO故障继电器驱柜门报警。建议设备科备1件冷备件（Buffer stock）放防静电袋+传动柜旁，每秋检做光纤清洁（专用棉酒精擦POF头）+Drive Composer连读参数/Fault LED闪，拍光纤线标（UFC→AMC POF橙头）。
• 船舶推进/吊机：独立DIN轨 版宽温0–50℃柜内，升ACS6080需停重整光纤。建议按每柜备1件，成色选测试OK拆机（新交期无），附原Drive Composer .drv参数备份U盘+光纤备件（POF橙头标长）。
• 水泥/风机试验：混+AMC做中压风机调速，升UCU需停。建议，贴“仅 3BHE021889R0101，Drive Composer v3.x兼容，伴.drv U盘+POF光纤备件”。
• 造纸/浆厂：宽温柜内十年，光纤易脏。建议。

真实案例：华北某钢厂热连轧，2024年秋检后首卷，柜 Err红Run灭光纤POF脏连AMC断通信，IGBT关断跳电废钢卷六万。拆发现光纤口尘斑（维护用普通棉不是专用光纤棉），ABB原厂EOL无新件，紧急调MRO群里天津同行有测试OK拆机版，断传动总空（轧机切本地手动），拔旧件（拍光纤线标：UFC→AMC POF橙头长标），装拆机，上电Run绿Err灭Com闪，Drive Composer连读参数/Fault清（专用光纤棉酒精擦POF头），轧重启。全程跳电12分钟废卷六万，要是没拆机件等ACS6080升停两天重整光纤赔百万。事后提进A类，采购Last-time-buy 4件拆机放柜旁，附U盘.drv+POF光纤备件+光纤清洁棉，秋检做光纤酒精擦+Drive Composer参数备份+UFC Run/Err LED测拍视频。
