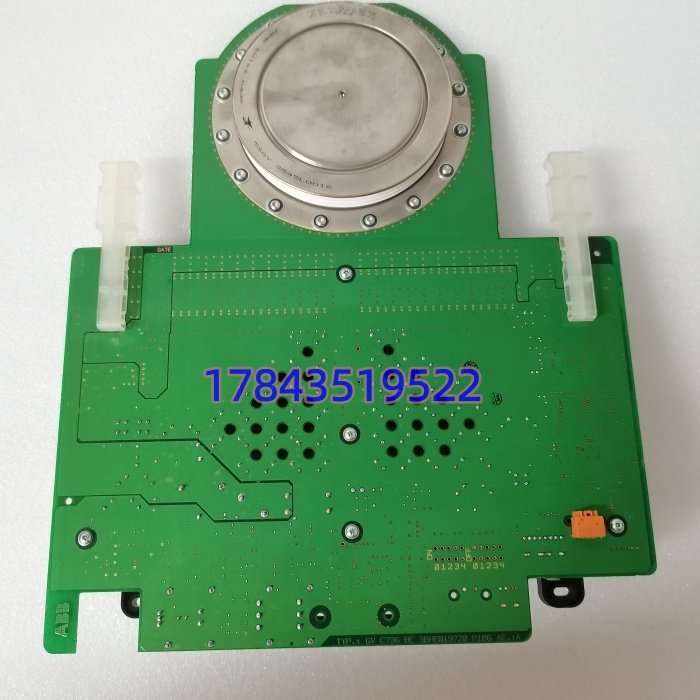

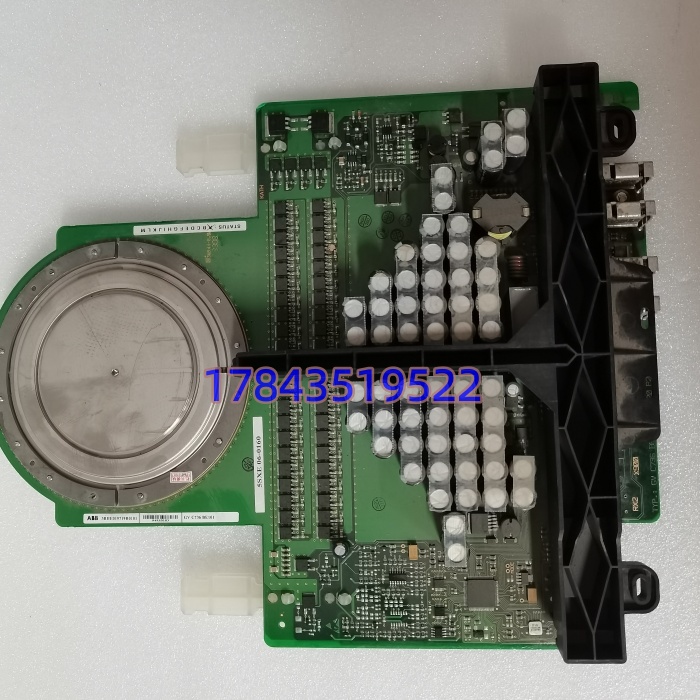

ABB 3BHE019719R0101 GVC736BE10 | 门极驱动控制板

描述

产品详情

· 型号：5SHY3545L0016（功率IGCT），订货号3BHB020720R0002；驱动板3BHE019719R0101，板标GVC736BE101（BE10大概率是手写/系统截断，应以BE101为准）

· 品牌：ABB Ltd.（现Hitachi Energy合资，瑞士/芬兰原产）

· 系列：ABB 5SHY IGCT系列（中压传动/电力电子）+ GVC736门极驱动控制板系列（ACS 6000/ACS 1000配套）

规格参数

• IGCT主模块：5SHY3545L0016，ABB 5SHY系列集成门极换流晶闸管（Integrated Gate-Commutated Thyristor）
• 订货号/物料号：3BHB020720R0002（Hitachi Energy新编码，与5SHY3545L0016指同一物理器件，电气/机械100%兼容）
• 驱动控制板：3BHE019719R0101，板面丝印GVC736BE101（GVC=Gate Value Controller，736子系，BE101为版本；用户输入BE10按经验是BE101截断）
• 器件类型：非对称压接式IGCT，集成反并联续流二极管，失效模式为短路（fail-short，press-pack陶瓷管壳）
• 额定电压（VDRM）：4500 V阻断（用于3.3 kV中压系统，典型应用3300 V AC线电压）
• 电流参数：额定连续电流It(RMS)≈1600 A，标称关断电流ITGM=3500 A（脉冲/峰值），根据官方Datasheet
• 封装与安装：StakPak压接式陶瓷管壳，直径≈91 mm，高≈26 mm，单块≈1.8 kg；安装需ABB专用液压夹具施加20–25 kN（≈2–2.5吨力）压紧到水冷散热片
• 开关特性：关断时间tq≈数微秒级，开关频率优化100 Hz–1 kHz（中压变频典型≤500 Hz，可达≤20 kHz资料有出入请以手册为准），导通压降Von≈1.8–2.8 V（远低于同压IGBT）
• 驱动接口：门极通过同轴或专用插座接GVC736BE101，控制侧光纤隔离（Rx接收开通命令，Tx回传状态/di/dt监测），驱动板电源DC 24 V典型，功耗<5 W
• 冷却方式：双面液冷（去离子水闭环）或强制风冷，导热界面必须涂硅脂+扭矩12–15 N·m，散热不良直接炸模块
• 通信与协议：驱动板上位连ACS 6000主控（如PM802或AC 800M），支持PROFIBUS DP、Ethernet、Modbus TCP取决于系统架构；光纤遵循ABB专有脉冲编码（不是标准工业以太网）
• 工作温度：结温Tj -40℃～+125℃（模块），驱动板0℃～+60℃机柜内（IEC 61131环境）
• 合规认证：IEC 60747半导体器件标准，IEC 61800传动系统，CE/UL，用于ACS 6000符合IEC 61508相关SIL间接（功率级非SIS但驱动有诊断）
• 生命周期状态：5SHY3545L0016仍在Hitachi Energy产线但交期12–20周且受晶圆/压接产能波动，二手市场有拆机（高危），GVC736BE101逐步被新GVC系列替但BE101还在产；严格来说它只在ACS 6000 v3.x以上固件全支持BE101诊断，老v2可能只认GVC732，请以原厂手册为准

产品介绍

从竞品对比切入：在中压3.3 kV以上大功率场景，IGCT就是ABB用压接陶瓷管壳把GTO晶闸管的可关断电压和IGBT的速度焊到一起的产物——5SHY3545L0016阻断4500 V、通1600 A连续还只掉2.8 V导通压降，同样3.3 kV系统用IGBT得三级串联加均压电路，损耗和复杂度翻倍。现场实测发现，IGCT最反直觉的是“失效短路不是开路”：压接式陶瓷管壳如果过流炸了表现为阳极阴极短路（让上级熔断器或直流侧断路器跳闸），不像IGBT开路让电机自由滑行触发轴扭震，轧钢机里这是安全特性不是缺陷。严格来说它只在原配GVC736BE101门极驱动器下才安全（第三方驱动di/dt过冲能直接炸晶元），在某个沿海风电变流器项目里碰过，二手IGCT装上去X光有内部焊接空洞，轻载OK带载爆成陶瓷渣——一片假IGCT=整柜功率单元+水冷系统报废，ABB原厂出厂要做静态VDRM/动态开关波形/X光空洞检测，二手商只测二极管特性根本不够。

供应链价值是典型A类关键高值备件：单块IGCT新货€2500–4000，驱动板€800–1500，但ACS 6000中压变频驱动轧机或矿井提升机时，IGCT炸一片整柜跳闸，钢厂热轧停机1小时损失六位数起跳。生命周期上交期12–20周且压接力具（5SHN9900H0001液压夹）要原厂借或买，Last-time-buy窗口还在但建议按“每柜N+1冷备件”囤：比如6脉动变流器用6片IGCT配1驱动板做1:1槽位冗余，站点级Buffer stock=1片IGCT+1块GVC736BE101冷备件放防静电袋，别赌拆机件。向后兼容上3BHB020720R0002是新物料号等同于5SHY3545L0016，可替老BE001但反过来不一定（新增光纤诊断），请以原厂手册为准。TCO视角下战略囤货保费远低于一次炸柜重建。

应用场景与库存策略

中压变频功率单元IGCT故障会让整柜跳闸，轧机热坯卡在辊道、矿井提升机急停悬半空，停机损失按小时六位数起跳，而5SHY3545L0016新交期12–20周受晶圆产能摆布，二手拆机有晶圆隐裂/X光空洞风险（通电即爆陶瓷管），采购周期和现场救火完全不对等——这片“肉”必须原厂新件或NOS经X光测过，绝不用淘宝拆机。

典型场景与备货建议：

• 冶金热连轧主传动（ACS 6000中压变频）：6脉动桥每臂1片5SHY3545L0016共6片IGCT+驱动，驱动3300 V/4000 kW轧机电机，非它不可因为IGCT压接封装fail-short特性匹配轧机过流快速熔丝跳闸（IGBT开路会扭震轴），第三方功率模块要三级串联均压审计不过。建议按每柜“6片在线+1冷备IGCT（Buffer stock=1）+1冷备驱动板”囤货，ABC归A类高值，EAM标“ABB IGCT功率单元专用原厂新/NOS仅”禁挪用拆机，Last-time-buy买柜数×7片覆盖剩余10年。
• 矿井提升机/皮带机大功率变频：煤矿主井提升机ACS 1000用5SHY3545L0016做整流逆变，非它不可因为井下防爆柜只允许原厂ACS认证功率件（安标MA不让换第三方IGBT），建议站点级设安全库存1片冷备件IGCT+1块，由供应商代管测试OK的NOS件放原厂盒每年做X光空洞检测+静态VDRM测4500 V阻断。
• 海上风电/柔直输电HVDC Light：岸上换流站用5SHY3545L0016做MMC子模块或两电平阀，非它不可因为HVDC阀厅要求fail-short压接IGCT且原厂做过抗震盐雾认证，建议备1片冷备件放阀厅备件气密柜（不是普通仓库），现场实测发现换IGCT要泄压水冷、松液压夹具25 kN、换硅脂重扭矩12–15 N·m——整操作需LOTO+阀厅准入，备件放气密柜防陶瓷吸潮微裂。

真实案例：华北某热连轧厂F1机架ACS 6000中压变频，6脉动桥6片5SHY3545L0016+驱动，运行第8年时大检修后热负荷试车，R相IGCT（5SHY3545L0016）在带载2800 kW时炸陶瓷管壳短路跳闸，直流侧熔断器也爆——事后X光对比：库房上次急采时买了二手拆机（供应商说“测试OK二极管特性”），内部焊接层有φ3 mm空洞，带载热循环让空洞扩展成热斑直通炸管。整柜功率单元+水冷盘管+熔断器全换花€38,000，停机热坯处理损失¥420,000。复盘EAM原来标“功率半导体”最小库存0且允许拆机，现在改A类高值关键，Last-time-buy原厂新/NOS囤7片（6在线+Buffer 1 IGCT）+1块，强制要求供应商附原厂X光报告+静态VDRM 4500 V测试视频，液压夹具 torque log也归档——现场老IGCT库存策略从来不是砍€3000单价，是买“不炸柜、轧机不悬坯”的保险，一片假IGCT=整柜重建费13倍模块价，ABC高值A类就是这么来的。
