描述
产品详情

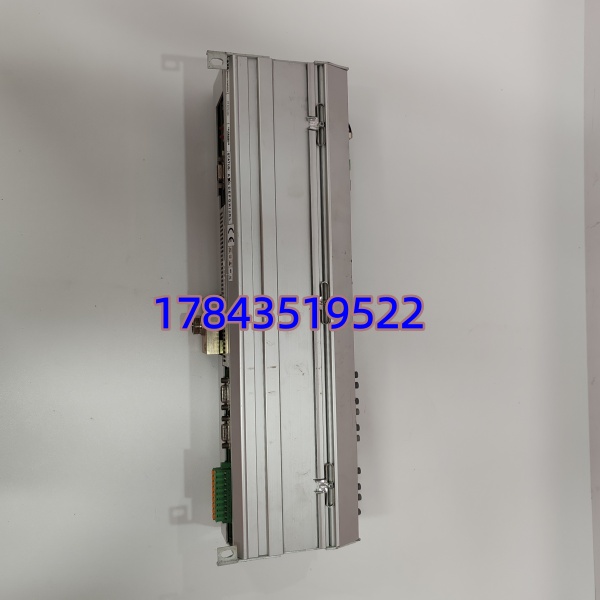

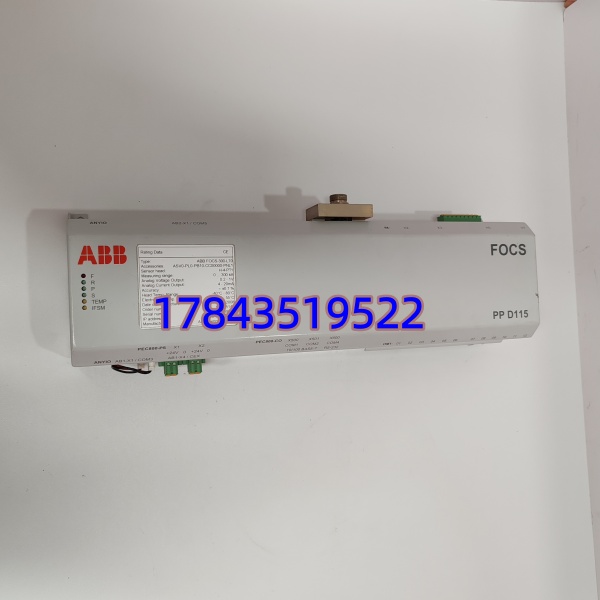

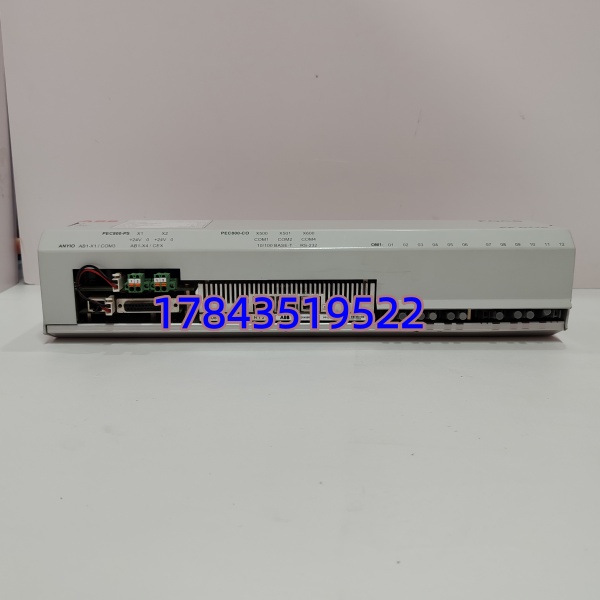

· 型号：PPD115A02
· ABB Order Code：3BHE017628R0002（SG579989013 为板级 Serial No.，非独立可购物料——采购盯 3BHE017628R0002 + “PPD115A02” HW Ver）
· 品牌：ABB（Drives — ACS6000 Medium Voltage Drive Platform）
· 系列：ACS6000 — PPD115 Drive Control & Process Unit (Hardware Version A02)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PPD115A02 |
| ABB 订货号 | 3BHE017628R0002 |
| 板级标识 | SG579989013（内部 Serial/Board No.，仅供参考核对原板） |
| 模块类型 | PPD115 — ACS6000 Drive Control Processor (Main CPU Board) |
| 适用系统 | ABB ACS6000 中压变频调速装置（典型 2.3kV～6.9kV 传动，冶金主传/矿山提升/风机水泵大型 MV Drive） |
| 处理器 | 32-bit RISC + 控制协处理器/DSP（依版本运行 DTC 内核），板载 Flash 存参数集 & 应用宏 |
| 内存/备份 | NVRAM（Tuner / 累计值 / Fault Stack）+ 电池后备 SRAM（典型 CR2032 或 ABB 指定锂电，掉电保持 ≥5 年依电池健康） |
| 与功率单元接口 | 光纤链路至 AINT/AINP 接口模块（IGBT 触发 & 直流侧采样回读），光电隔离 ≥ 4kV |
| 外部通讯 | 至 AIOC (Operator Interface) / 上位 DCS via Profibus DP / Modbus / Ethernet（依配置），至 RDCO 控制箱背板 |
| 控制功能 | 直接 Torque Control (DTC) 或矢量 FOC，速度/转矩给定处理，故障保护逻辑(过流/过压/接地/温度) |
| 状态指示 | PWR / RUN / FAULT / COM LED + 调试口（RS-232/485 至笔记本 running DriveWindow/DriveStudio） |
| 供电 | 由 ACS6000 控制箱 RDCO 背板提供 24VDC（典型功耗 8～15W） |
| 冗余 | 部分 ACS6000 配置双 PPD115 做温备/热备（依 Option Code），单控无冗余 |
| 参数下载/调试 | ABB DriveWindow / DriveStudio over serial/ethernet，支持参数上载/下装 & Fault Logger 读取 |
| 热插拔 | 通常不支持运行中热插拔——须停传动控制电源更换，部分系统允许带电拔但新板需重新初始化(建议按 Manual 停机更换) |
| 工作温度 | 0℃～+55℃（控制箱环境），存储 -40℃～+85℃，湿度 5%～95% 非凝露 |
| 认证 | CE / UL / cUL / GOST-R，符合 IEC 61800-5-1 / EN 50178 |
| 物理尺寸(参考) | 插卡式 PCB ≈160×120×25 mm（带屏蔽罩），固定螺丝 + 导向销，重 ≈0.25 kg |
产品介绍
在钢厂热连轧主传 柜里——PPD115A02 跑的就是 DTC 电机模型 + 速度/转矩闭环，通过光纤跟 AINT 功率接口板对话，给定来自轧线 Level 2 或操作员台。(现场实测发现老批次 PPD115 最脆弱的是后备电池耗尽致 NVRAM 掉电→ 重启后 Tuner / 故障堆栈归 Default，极端情况参数集需从 PG 重灌——建议每 12～18 月测电池电压 <2.8V 即换。) 它挂了 = 变频柜失去控制算法→ 传动跳闸，连着主机停机，典型 ABC-A 关键件。
按备件经理账本： 仍 ABB 高端 MV Drive 主力但 PPD115 特定 HW Rev(A02 早期批次)进入 Mature/Limited，交期偶有 12～20 周。按在线每套独立传动 至少备 1 块经 DriveWindow 可识别同 HW Ver 冷备件，冗余配置失 Backup 后再坏直接跳车——主传一次非计划停机损失(产线待料)是模块价格的百倍，Buffer Stock 的 ROI 不用争。
应用场景与库存策略
中压变频控制核心——冶金轧机主传、矿山提升机、大型风机/水泵 MV Drive 的矢量/DTC 控制与功率单元光纤接口。 故障且无备件时：单控直接跳车；冗余配置失 Backup 能力(下次再坏跳车)。
- （连续运行 7000+h）→ 非它不可（专有光纤协议+参数绑定）→
- 矿山提升/大型风机 MV Drive → 建议大修窗口前锁定货源，确认 HW Ver 匹配。
- 版本注意：PPD115A01/B01 与 A02 物理兼容但 Flash/EEPROM 内容不同——新版通常可下装旧 .dpr 参数(需 DriveWindow 版本够新)，旧版可能不认新 Option Code。优先找与原装完全一致 A02；替换不同 Ver 须先确认 DriveWindow Release Note 支持并重新下装参数文件验 Tuner/Accel-Decel 设定。
- 电池管理：每块 PPD115 带后备锂电池/钮扣电池仓——运行期每年测电压，低于 2.8V 或 BAT LOW LED/Alarm 立即更换(带电换通常安全)，备件入库配全新未过期电池单独封存。
真实案例：
西南某 1780mm 热连轧 R1 主传 ， Primary+Backup 冗余配。运行第 8 年 Backup 上电报 “NVRAM Battery Fail + Checksum Warning”，因冗余尚在没订备件(“等年度 ABB 维保包覆盖”)。五个月后 Primary 因柜内冷却风扇滤网堵死过温 Watchdog Reset，系统切 Backup→ Backup 因 NVRAM 校验失败也 Fault→ R1 主传跳闸整线停轧 6h。原厂渠道 3BHE017628R0002 A02 交期 14 周起，第三方找同 Ver NOS 件空运 2 天顶上。事后修订： 所有 PPD/APM/AINT 类按 N+1 设 Buffer Stock，建立 电池电压 + NVRAM Health 趋势点检。
