产品详情

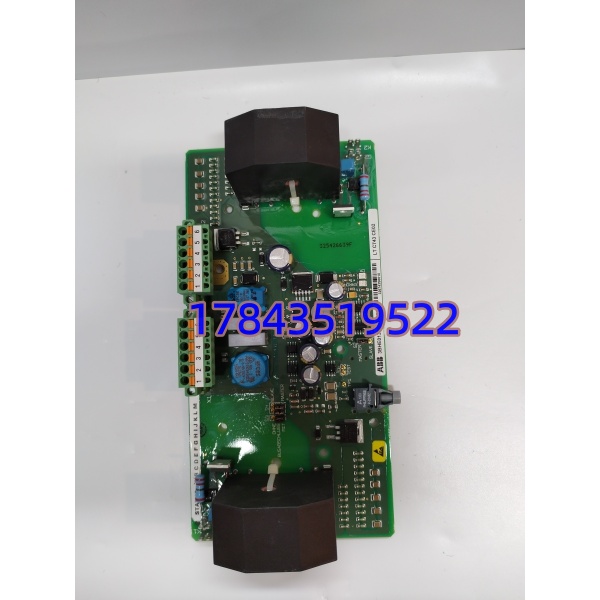

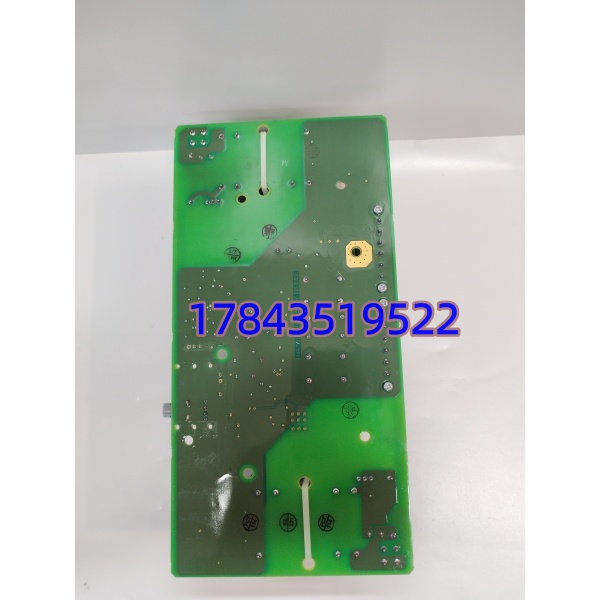

· 型号：3BHE013299R0002
· 品牌：ABB Drives（Medium Voltage & High Power Converter Systems）
· 系列：ACS 6000 Series — IGCT Gate Drive Unit / Control Interface Board（依 BOM 定位）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整物料号 | 3BHE013299R0002（ABB ACS6000 IGCT 传动备件 — 常见于 Gate Drive Unit (GDU) 或 CDR Interface Board BOM 位，具体形态依柜 Year/Option 定） |
| 适用传动 | ABB ACS 6000 (ACS6016 / ACS6020 等 IGCT 拓扑)、PCS 8000 HVDC 换流器相关 IGCT 级 |
| 适配 IGCT | 5SHY 系列压装 IGCT（如 5SHY42L6500 / 5SHY03L6000 等），须核对原柜 BOM 中 IGCT↔GDU 配对关系 |
| 安装位置 | IGCT 功率柜门板 / 驱动光纤分配架 / 叠层母排旁驱动插槽 — 依实物（板卡插装 or GDU 盒式） |
| 接口(板卡型) | ① 多芯光纤至 AC800PEC 或 CDR 板(Rx/Tx) ② 低压辅助电源引自背板(±15V/24V) ③ 高压门极电缆至 IGCT 门极端子 ④ 状态反馈接点 |
| 供电要求 | 控制电由传动控制柜或 GDU 独立电源模块供 ±15V / 24V DC（典型），严格按原柜接线图 |
| 标识/ID | 板载 EEPROM 烧录唯一 Board ID，DriveWindow / Drive Composer 上电做 “Hardware Identify” 校验 — 换件后须 ID 匹配通过方可 Run |
| 状态指示(板卡型) | 若存在 LED：RUN / ERR / Fiber Act；无灯型纯靠 DriveWindow 读 Status Word 及 Fault Logger |
| 光纤规格 | 多模 62.5/125μm 或 50/125μm（ST 或 FC 接头依版次—ACS6000 典型 ST 多模），接头须无尘清洁 |
| 保护功能 | 门极欠压检测、desaturation 保护、光纤通信丢失(Loss of Light → 触发 IGCT 软关断 + 报 Fault)、温度告警 |
| 工作环境 | 柜内 0～+40℃(板卡) / IGCT 柜风冷或水冷环境，禁止凝露 |
| 存储温度 | -40～+85℃ |
| 静电防护 | CMOS 门极驱动器件静电敏感 — 拆装必须戴接地腕带，禁止裸手触碰光纤头或 IC 引脚 |
| 认证 | 跟随 ACS6000 整柜认证 CE / UL / GOST 等 |
| 生命周期状态 | Mature / Selected Phase-out — IGCT 配套 GDU 新件按单定制交期 16～30 周，市面以拆机测好件 + New Surplus 为主 |
| 常见关联 | ACS6000 控制柜(AC800PEC)、IGCT 模块(5SHY42L6500)、RC 吸收(3BHB…)、光纤跳线(ST-ST 62.5/125)、DriveWindow 授权 |
产品介绍
某个热连轧主传动改造项目里碰过——ACS6000 运行第九年报 “GDU Communication Loss Phase C Top”，DriveWindow 指向特定 3BHE… GDU 板卡，光纤通断测试 OK 但 ID 芯片读不到，判断板载 EEPROM 老化损坏。换块测好件插进去、Drive composer 做 Hardware Identify → Pass → Start，五分钟恢复轧制。(严格来说 3BHE013299R0002 在同柜 BOM 中可能对应 GDU 盒体或 CDR 接口板——二者外形差异大但共用此 PN 前缀，下单必须提供原柜铭牌 + 拆下件正面标签照片，我司核对 ABB 原始 BOM 再发，绝不发”同名不同物”件误你停机。)
从采购决策看，它的 CRO 三要素很直白：现网 ACS6000 IGCT 柜可直接匹配（DriveWindow 自检通过不需改参数）、渠道有测好拆机件现货救急（ABB 原厂定制交期 16～30 周且部分老 GDU EOL）、中压主传动故障停机 = 全线停产小时损失十万级起——按 IGCT 柜数 N+1 建冷备，对称桥臂建议同期评估老化程度。特别注意：IGCT GDU 是静电敏感件，收货到安装全程需 ESD 防护，供应商须附 ID 校验记录。
替换与升级建议
✅ 直接替换（零改动）
- 3BHE013299R0002 同编号各 Rev 版互替：完全兼容同 IGCT 功率柜 BOM 位，插/安装后 DriveWindow “Hardware Identify” PASS 即 RUN，传动参数不需改。PCB 修订(Rev C/D/E) 向下兼容老工程。
- 对称相 GDU（A/B/C 相同 PN）：单相坏可单换，若三相均已运行 >10 年可借大修同期更换防连锁——IGCT GDU 老化模式含渐变漂移不易肉眼判断。
⚠️ 软件兼容需注意（注意）
- 不同 3BHE… / 3BHB… 前缀不可混用： 柜内 GDU / CDR 板 / RC 吸收各有独立 PN——物理可能近似但 EEPROM Board ID 与 IGCT 配对逻辑不同，插错报 “Board ID Mismatch” 或误触发 IGCT。必须核对原标签完整 PN 含 R0002 后缀。
- ：整体柜改造不属紧急直替——新平台 GDU 架构不同仅作长期汰旧参考。
❌ 硬件不兼容
- 低压 ACS510/550/880 驱动板 / 西门子中压 GM150 门极单元 等：完全不同电压/电流/封装，物理不能装入 IGCT 柜。
- 仅 RC 吸收电容组件（同柜其它 3BHB… PN）：不可替 GDU 功能，二者 BOM 位不同。
