描述
产品详情
· 型号：5SHY3545L0009
· 品牌：ABB
· 系列：5SHY IGCT 功率单元（配 GVC750BE101 门极驱动控制单元）
规格参数
| 参数项 | 规格值 |
|---|---|
| 半导体型号 | 5SHY3545L0009（非对称集成门极换流晶闸管 Asymmetric IGCT） |
| 订货号（驱动组件） | 3BHB013085R0001（门极驱动 PCB 组件，含在整套单元内） |
| 控制单元件号 | 3BHE009681R0101 / GVC750BE101（门极驱动控制单元） |

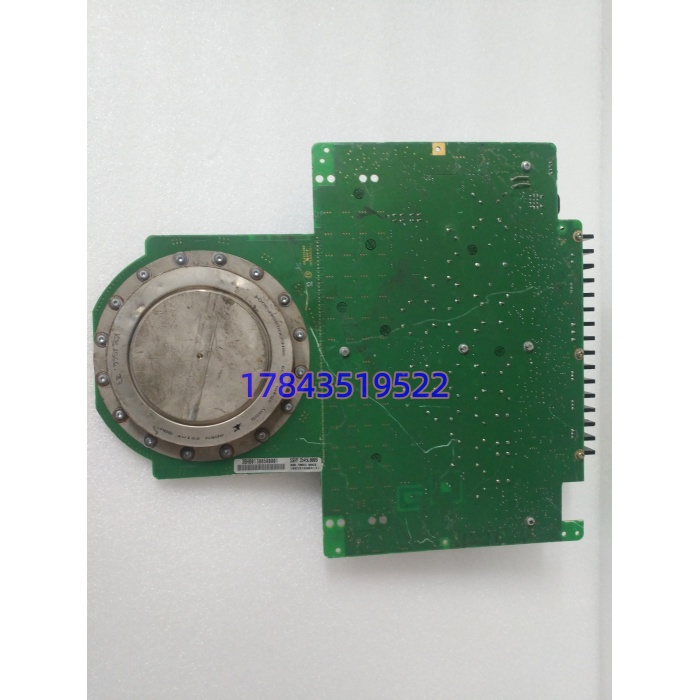

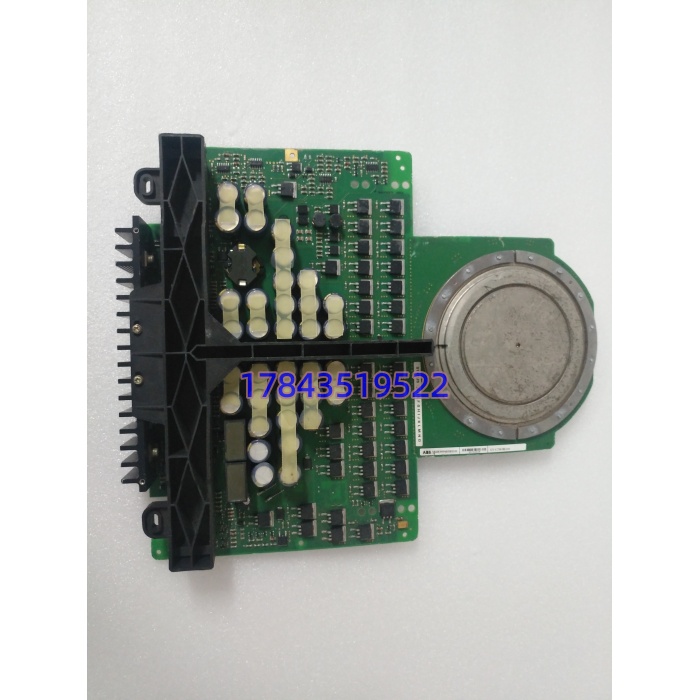

| 产品定位 | 高压大电流 IGCT 功率单元（成套：IGCT 芯片 + GVC750 驱动 PCB + 散热器 + 端子支架 + 滤波电容组） |
| 额定电压 VDRM | 4500 V（部分商家误标 45kV，结合实际应为 4.5kV） |
| 额定电流 IT(AV) | 3500 A（RMS 最大约 4000A） |
| 峰值关断电流 | 约 6000 A（短路冲击能力） |
| 导通压降 | ≤2.5 V @ 3500A（低损耗） |
| 关断时间 | ≤3 μs（典型 <1μs 在理想门极条件下） |
| 开关频率 | 最高约 500Hz-2kHz（硬开关，非 PWM 高频） |
| 隔离电压 | ≥10 kV（光纤隔离，驱动侧与高压侧完全浮地） |
| 门极驱动输出 | 峰值 10A 脉冲，持续驱动 2A |
| 供电 | 驱动单元自取转换器直流母线辅助电源（典型 28-30V DC），无需外供 24V |
| 冷却方式 | 双面水冷（去离子水，ΔT=35℃ 设计）或强制风冷依配置 |
| 封装形式 | 圆形压接式（Press-pack）陶瓷密封，双面液/气冷兼容 |
| 安装 | 标准变频器功率单元机架，需施加严格计算的压接力（依 ABB 手册扭矩） |
| 尺寸与重量 | 模块本体约 180×90×50mm / 2.5-3kg；成套含散热器约 15-60kg（依配置） |
| 工作结温 | -40℃~+125℃（芯片极限），柜内环境温度约 -20~+70℃ |
| 防护等级 | 本体 IP00（须装于受控功率柜内），成套柜体 IP20 |
| 诊断功能 | IGCT 过流、短路、过温、门极电路故障检测，光纤反馈至主控 |
| 安规与认证 | CE、UL、IEC 61131-3、IEC 62477、EMC、RoHS、ATEX 可选 |
| 生命周期 | ABB 主推已转新 IGCT/IGBT 平台，5SHY3545L0009 系归备件服务线，新项目推新一代 HV-IGCT |
产品介绍
场景痛点切入：在某个海上平台压缩机项目里碰过这么一幕——ACS6000 功率柜运行第 7 年，5SHY3545L0009 其中一只 IGCT 结温报警”overtemp”每周冒一次，复位就好。仪电班当水冷流量波动处理，清洗了滤网没根治。第三周夜班这只管子彻底短路，炸开压接陶瓷壳，相邻两只也被过流拖垮，整套 6.6kV 变频停机 36 小时等瑞士空运三只成套单元（USD 单价五位数）。拆下件测：去离子水回路某支路流量比设计值低 18%，这只管子长期结温偏高 15℃，门极驱动 GVC750BE101 的故障反馈 LED 其实早就在闪，没人看。这才明白 IGCT 功率单元的失效节奏：先结温漂移、再门极驱动告警、最后短路炸管，从不突然死。
作为 5SHY3545L0009 配 GVC750BE101 驱动控制单元，它把 4500V 非对称 IGCT 芯片和 ≥10kV 光纤隔离门极驱动深度集成，双面水冷让 3500A 满载时结温爬升可控，导通压降 ≤2.5V 比老 GTO 省一半损耗。采购算 TCO 别只看二手价（国内成套 30000-80000 人民币跳动，视是否含 GVC750 驱动单元），得算”炸管连累相邻管”的代价：一台 9F 燃机因一只 IGCT 短路拖垮半桥，停机 36 小时少发电够买三十套。生命周期上 ABB 已把本系归到服务期，老 ACS6000/UNITROL6000 机群续命靠 Last-time-buy 同订货号成套（5SHY3545L0009 + 3BHB013085R0001 + GVC750BE101 三件号一致）+ 备份去离子水回路流量记录，而不是升新一代 HV-IGCT——升平台要换整桥功率柜、重做水冷管路和门极光纤映射，停机窗口比留两套冷备贵十倍。
应用场景与库存策略
IGCT 功率单元最阴的故障是”结温漂移型”：不短路、不报硬故障、导通压降还正常，但去离子水某支路流量低 15%，结温比设计值高 10-20℃，门极驱动 的 Fault LED 偶闪。等运行部发现，这只管子已经把相邻两只的均流搞歪，半桥波形畸变。
- 火电厂引风机/给水泵 ACS6000 中压变频（6.6kV）：非它不可（DTC 直接转矩绑定 IGCT 开关时序），建议每面功率柜备 1 只同订货号成套冷备（5SHY3545L0009+3BHB013085R0001+ 三件齐全），且顺手备 2 套去离子水密封圈（O-ring 比 IGCT 坏得勤）。
- 海上平台压缩机变频（6kV 级）：涉 ATEX Zone 2，备件必须原厂成套带 Zone 2 标，别拿非防爆翻新顶；建议由 ABB 授权服务商代管。
- 矿山 4kV 串联多单元变频：振动+粉尘，到货先查压接面平整度和 conformal coat，再入恒湿柜；水冷接口必须用原厂 O-ring。
- 水电厂 UNITROL 6000 励磁整流桥：建议把”每 20000 运行小时强制下线测门极驱动阻抗+结温基线”写进 PM，比等 Fault LED 闪再救火省心。
- 海外 EPC 项目：成套体积大、空运贵且静电/潮湿敏感，建议国内中心库备 1 成套、项目国当地备 1 成套，走 A 类 ABC 管控（炸管停机损失 >> 单元价）。
真实案例：2021 年华北某 2×1000MW 电厂，#1 炉引风机 ACS6000 功率柜运行第 9 年， 驱动单元每周报一次”IGCT#3 gate fault”自恢复。电气班当光纤接头脏处理，酒精擦了继续跑。第六周夜班#3 管短路炸壳，陶瓷碎片打伤相邻#2 管门极引线，半桥停输出，引风机跳闸触发 MFT（主燃料跳闸），机组停运 28 小时。库房有 5SHY3545L0009 芯片但没配 3BHB013085R0001 驱动 PCB（以为通用），紧急从瑞士 ABB 调成套，空运 30 小时到。换下件回厂解剖：去离子水支管流量计偏差 22%，#3 管结温长期超设计 18℃，门极驱动阻抗漂 12%。反思：5SHY3545L0009 备件卡不能只记”IGCT 1 只”，必须把”5SHY3545L0009 芯片 / 3BHB013085R0001 驱动 PCB / 控制单元 / 去离子水流量上次测量值 / 门极驱动阻抗基线”绑在一起；否则备机上线发现缺驱动 PCB 或 O-ring，比没备件还多耗 30 小时。
