产品详情

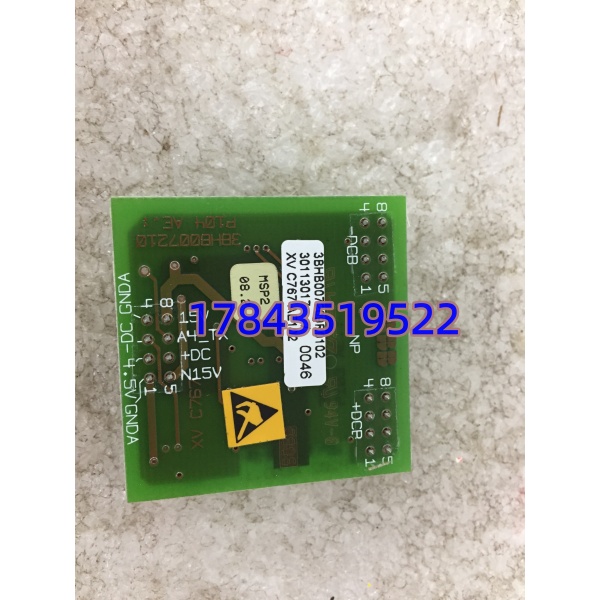

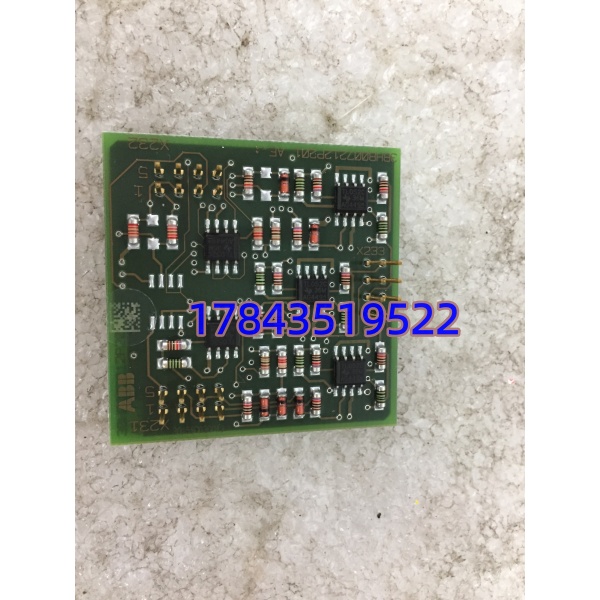

· 型号：3BHB007209R0102（常见 HW Rev -A / -B / -C，功能兼容需同代 IGCT stack）
· 品牌：ABB Drives — Motion Business Area
· 系列：ABB ACS 600 / ACS 800 Medium Voltage Drive (IGCT based) — Gate Unit / Trigger Interface Board
技术参数
- 模块定位：IGCT Gate Trigger & Monitoring Board（Gate Unit, GU），用于 ACS600/ACS800 系列 IGCT 中压变频功率单元
- 适用传动平台：ACS 600 (早期 315-5000kW IGCT 版)、ACS 800 (MV IGCT 版，尤 690V~4160V 压装 stack 含 5SHY 系列 IGCT)，不适用于 ACS800-01 低压柜 (NDBU / NDCU 系列) 或 ACS880 新平台 GU 板（不同 P/N）
- 配对 IGCT 类型：通常配合 5SHY 35L450x / 5SHY 42L650x 等 ABB IGCT，旧代与新代 GU 物理尺寸同但 EEPROM 校正值不同——换板建议保留原 IGCT 配对或按 ABB 要求做 Parameter Upload 重校准
- 光纤接口：接收来自 AINT-12 / AIMU 控制板 PWM 指令光纤（Tx/Rx 对），通常 62.5/125μm 多模 ST/BFOC；同时回传 fault / status 光纤信号
- 门极输出：通过压装弹簧针直接接触 IGCT 门极端子，脉冲能量与死区由板上 ASIC + 隔离 DC/DC 提供
- 保护功能：IGCT desat 检测、dv/dt 监测、板温 NTC 输入（接散热铝板 NTC）、欠压锁定(UVLO)，故障通过光纤上报 AINT → 触发 drive trip “Gate Fail” / “IGCT Desat”
- 供电：通常由功率 stack 内隔离 DC/DC 供 ±15V 或经专用辅助电源模块（依柜型），板载 LDO 稳压
- LED 指示：通常 PWR（电源）、FO (Fiber Ok / Fault)、GN (Gate Normal)——依 Rev 可能有 Test Point
- 校准数据存储：板载 EEPROM / 微调电位器存 gate delay trim / desat threshold——换新板后需执行 Drive Window Parameter -> Upload from HW 或按手册做 Gate Test 校验，否则可能报 Gate Imbalance
- 安装形式：固定于 IGCT 压装单元侧面铝散热器，螺钉 + 定位销，带静电防护手套操作（MOS 栅极敏感）
- 工作环境：功率柜内 -25～+70℃（运行时柜温通常 ≤50℃），5%～95% RH 非冷凝，海拔 ≤1000m 不降容（2000m 需确认）
- 认证：IEC 61800-5-1、UL / cUL（依完整驱动柜认证）
- 停产备注：部分早期 ACS600 IGCT GU 随平台 EOL，全新 NOS 极罕，主流为测好拆机/翻新品（光纤口目检无灼伤、EEPROM 读 ID OK、与原 IGCT 配对测试）
产品介绍
某矿山提升机 ACS800 MV IGCT 柜年检发现一块 3BHB007209R0102 上 FO LED 不亮——光纤对折测试确认 AINT 控制板发光正常，GU 板内部 DC/DC 启振失败（投运第 16 年电解老化），替换后需进 DriveWindow 做 Gate Test 单脉冲验证（<200ms 脉宽 禁全压）。现场最痛的不是板贵，是IGCT 门极板失效 = 整柜闭锁，中压柜没法像 PLC 模块那样旁路运行，而且 GU 板与 IGCT 是”生死搭档”——随便找块外观相同但 EEPROM 未配对的可能报 Gate Fail 或需重新校准。它是典型高价值慢流备件：单价高、年耗极低（几乎零），但中压传动停一天损失通常以十万计。
从 CRO 视角买家三件事：确认你现场是 ACS600/800 IGCT 中压柜（非低压 ACS800-01）；确认旧板完整标号含 HW Rev；确认供应商能做 EEPROM ID 读验（防发来物理同但校参不匹版本）。我们出货每块做：目检光纤口无灼伤氧化、金手指/压装针无弯、EEPROM 读 ID 匹配预期 P/N、对标已知好 GU 板光纤握手模拟测——你要的是装进功率单元、DriveWindow 里 Gate Test PASS、无 spurious Gate Fail，不是一块蒙尘 PCB。注意：此板仅限 IGCT 柜内使用，不能做 ACS800-01 低压柜 NDCU/NDBU 替代，也不可独立运行。
替换与升级建议
✅ 直接替换
- 3BHB007209R0102 同 HW Rev（或 ABB 书面确认向上兼容 Rev）→ 直接拆旧装新，扭矩按手册（通常 M4 螺钉 1.2 N·m 忌过紧压裂 PCB），连光纤前戴防静电腕带。装完 DriveWindow → Hardware → Upload from Unit → Gate Test (Single Pulse) 校验。IGCT 配对数据建议保留原柜参数备份（存 .dwo 工程）。
- 若原标老码 3BHB007209Rxxxx（不同 suffix为包装/小改）通常可替当 IGCT stack 代次相同——但建议新板 FW/EEPROM 参数经 Drive 上传校验。
⚠️ 需评估（IGCT 代次/校准）
- 不同 IGCT 代次 GU 板（如 5SHY 35L45xx 早期 GU ↔ 5SHY 42L65xx 晚期 GU 对应不同 3BHB P/N）→ 不可随意互替，gate charge 不同可致 IGCT 过热或 desat 误报。必须核对现装 IGCT 完整型号（标签在 IGCT 侧面 5SHY… ）匹配 GU 板 P/N。
- ACS880 MV IGCT GU 板 → 物理可能近似但 P/N 不同、EEPROM content 不同，不推荐混用除非 ABB service 书面批准。
❌ 硬件不兼容
- NDBU-95 / NDCU-12（ACS800 低压柜控制/驱动接口板）→ 完全不同物品、安装位置、功能。
- RDCO-02 / RCNA-01（ 现场总线/控制选项板）→ 非功率部分无关。
