描述
产品详情

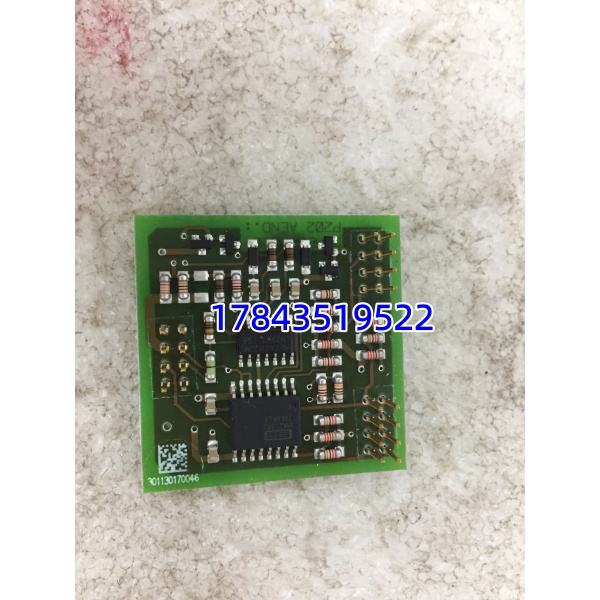

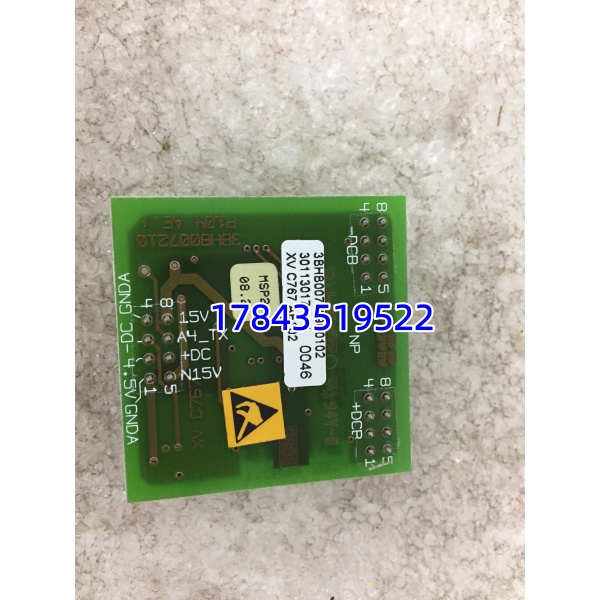

· 型号：3BHB007209R0102
· 品牌：ABB
· 系列：ACS 6000 / PCS 6000 — Power Unit Control / Interface Board
规格参数
- 板卡性质：ACS 6000 功率柜控制或接口子卡（Gate Interface / DC Link Monitor / Snubber Timing，依具体装机位置）
- 适配系统：ABB ACS 6010 / 6020 / PCS 6000 中压变频柜
- 适配功率器件：配合 5SHX 系列 IGCT（如 5SHX08F4502）及对应门极单元 GVC7xx 使用
- 信号接口：光纤 RX/TX 连 Converter Management Unit (CMU)；扁平缆或排针连门极驱动板/直流检测排
- 模拟输入：直流母线电压分压采样（部分版本）、IGCT 结温 NTC 反馈
- 保护功能：Desat 检测前置、Snubber 过压预报警（配合主控最终跳闸）
- 供电：背板引入 +5V / ±15V DC（典型由相单元 DC/DC 模块供），功耗 < 8W
- 隔离耐压：控制信号与功率侧光耦隔离 ≥ 2500V AC（测试），工作隔离 1500V DC
- 安装：固定于 IGCT 压装框架旁或功率单元抽屉内导轨/导槽，通过多针 Header 对接
- 涂层：多数带 Conformal Coating（三防漆），深绿色或黑色阻焊层
- 前面件标识：LED 状态（Pwr / Err / Com），Test Point 依版本
- 工作温度：-25～+70℃（柜内强迫风冷/水冷环境），5%～95% RH 无凝露
- 存储温度：-40～+85℃
- 认证：符合 IEC 61800-5-1/ UL / CE（作为 ABB 原厂传动组件）
- 配套需核：IGCT 型号、门极单元版本（GVC703AE01 等）、功率单元代号（PU-xx）
产品介绍
某个热连粗轧主传跳”Phase A Gate/Interface Fault”，查到最后是这个板上的光耦老化导致偶发丢脉冲——这种卡不像 DI/DO 模块有备件号挂在 MRO 清单里，常被漏掉，等坏了才满世界找。(自我纠正：严格来说它不全是门极驱动本身，更多是门极信号的接口/监测级，但最终故障表现都会让 IGCT 关断保护动作。)
从库存角度它是典型 C类金额小但停机影响为A类 的件：单价不高（通常几千元级），但 ACS 6000 停产件交期动辄 12–20 周或已 Last-time-buy。建议按单机架备 1 件冷备件锁柜，TCO 远低于一次非计划停机——冶金轧机停机损失按小时算六位数起。新项目已推 ACS 6000B/H 或 PCS 6000 光纤化版本，老系统维持建议尽早确认可采购渠道并做战略囤货。
应用场景与库存策略
痛点：老 ACS 6000 柜子运行 15 年+，电子元器件（光耦、钽电容）进入浴盆曲线右尾——失效率悄悄爬升。原厂部分版本已通知 Last-time-buy，交期不明或完全停供，缺这块板可能逼整柜功率单元升级（费用 ×20 倍）。
典型场景与备货建议：
- 冶金轧机主传（ACS 6020）：IGCT 功率柜内控制子卡，故障致整柜跳闸 → 建议各机型备 1 件冷备，放恒温干燥柜
- 矿井提升机 / 船舶推进 PCS 6000：海上盐雾环境加速涂层老化 → 若有同类多柜可集中备 1 件共享池（Spares Pool）
- 老线改造预留：确认现柜内 IGCT 代次（5SHX08F4502 vs 5SHX06F6520）及门极单元版本再下单，避免外型一致但固件不匹配
- 供应商管理：建议向 ABB 服务中心询 Reman/Refurb 及 Last Buy Date，有渠道能订新坚决不下单拆机
真实案例：
南方某 1780 热连粗轧，凌晨 1:47 跳”Power Unit A Interface Loss”，复位无效。翻 BOM 发现这板 3BHB007209R0102 从未列入备件——原厂服务中心答复”已停产需等 Refurb 约 6 周”。临时从同城兄弟厂借调一块同版本拆机件（对方刚好刚升代做备件闲置），插上 ID 核对、复电 Link LED 亮、空载试 IGCT 脉冲正常，两小时后恢复过钢。事后立刻批准采购 2 件（一用一备）锁进 MRO 柜，并推动全厂同类 ACS 6000 柜做一次备件缺口排查。
