描述
产品详情

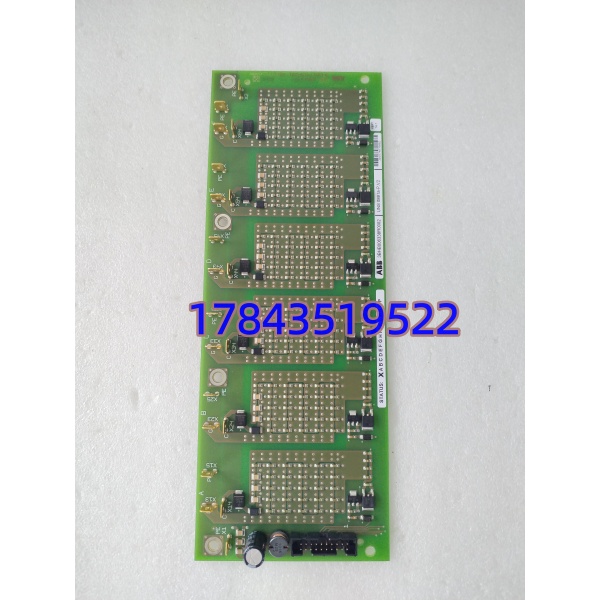

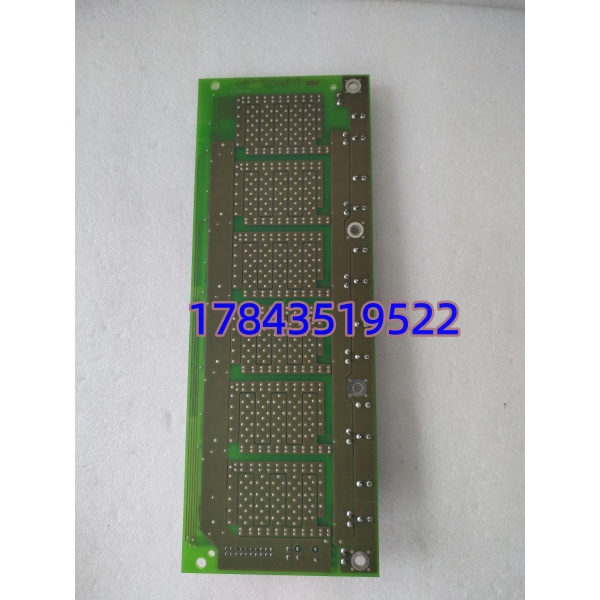

· 型号：3BHB006338R0002
· 品牌：ABB Ltd.（瑞士/芬兰原产，高压传动与电力电子部件）
· 系列：ABB Large Drives — IGCT-based HV Converter 门极驱动配套板（关联 GUS / GUP / GDK 系列，配合 5SHY IGCT 使用）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整物料号 | 3BHB006338R0002（ABB Heavy Drives / Power Electronics Spare Part GAN） |
| 板卡类型 | IGCT Gate Driver Interface / Control Board（门极驱动控制与监测板，非 IGCT 管芯本身） |
| 适用传动平台 | ABB ACS600 / ACS1000 / ACS5000 / AC800PEC 系列高压变频器（IGCT 拓扑），部分早期 SAMI 系列 |
| 配套功率器件 | ABB 5SHY 系列 IGCT — 典型 5SHY35L450X（4.5 kV / 4000 A)、5SHY4045L000x 等（严格来说需核对你 IGCT 型号与驱动版本匹配表） |
| 信号接口 | 上行：光纤/差分 LVDS 至主控 AINT/AINP 板收 PWM 指令与状态查询；下行：驱动 IGCT 门极端子经脉冲变压器/门极单元(GUS) |
| 保护功能 | 去饱和检测(Vce monitor)、门极欠压/过压监测、温度监测（通过 IGCT 内置 NTC 或外接 Pt100）、硬件封锁脉冲(Block) on fault |
| 辅助电源 | 典型 DC 24 V（取自功率柜控制电源模块），部分版本 ±15 V 内部生成；功耗 ≈5～10 W |
| 隔离耐压 | 控制信号↔功率侧 ≥4 kV（光耦+光纤隔离），符合 IEC 60664-1 加强绝缘要求 |
| 状态指示 | 板载 LED：RUN / FAULT / READY / TEMP WARN，部分版本有 Test Point 测试点 |
| 固件/可调元件 | 板上 DIP 开关设节点地址（多 IGCT 并联时区分）、死区时间/保护延时可通过驱动软件或硬件跳线设定（依版本） |
| 安装方式 | 功率柜抽架插槽式或螺柱固定（依具体 IGCT 功率单元结构设计），带接地弹片接柜内 PE |
| 工作温度 | -25 ～ +70℃（典型工业级）；存储 -40 ～ +85℃ |
| 认证标准 | CE、UL、IEC 61000-6-2 EMC，符合 IEC 60747 功率半导体驱动接口相关指引 |
| 尺寸 / 重量 | 约 180×120×25 mm（依版本） / ≈0.25 kg |
| 配套必查件 | 通常与 IGCT 管芯(5SHYxx)、门极单元(GUS)、吸收电容、钳位二极管同柜维护；驱动板故障可能要求同批 IGCT 做静态测试验证 |
产品介绍
（E 维护者视角——从”IGCT 驱动板误报 Desat 导致轧机主传动无故跳闸”谈备件价值）
北方某 1780 mm 热连轧主传动（ACS600 IGCT 拓扑 6 kV / 4.5 kV IGCT）运行第十一年，雨天潮湿天偶发”IGCT Desat Fault”跳闸——摇表、IGCT 本体测试均 OK，最终锁定驱动板 3BHB006338R0002 上一片光耦老化导致关断检测阈值漂移。换板后故障消失再未现。这块板在柜里十年不坏，但一旦参数漂移或元件老化引发误闭锁整个轧线瘫几分钟就是百万级降负荷损失。它是高压传动里真正的”A 类单点”——比 IGCT 本体故障率略高且更难预判（无前置报警）。
ABB 对老 ACS600/早期 IGCT 平台驱动板部分 PN 已收紧 LTB 窗口或转 NOS-only，原厂新单基本关单，市面流通 NOS（原厂剩余新库存）和拆机测试良品。按 ABC 分类属 A 类极低周转极高停损备件，建议有在役 IGCT 高压传动按”每功率柜（每相臂）备 1 件共享池，重要单整流/逆变柜独备 1 件”做 LTB——多相同传动平台共享池按 N 柜备 ceil(N/2)+1 件（最低全场备 1 件）。新项目选 ABB ACS5000/ACS6000 新代 IGCT 平台，老线维护窗口抓紧锁货。
替换与升级建议
✅ 直接替换
- 同 PN 3BHB006338R0002（同日期码批次近产）——物理安装孔位、光纤接口类型、DIP 地址定义、IGCT 配对逻辑完全一致。断电拔出旧板（先断 DC 24 V 辅助电源及确认功率侧无电压），插新板固定、恢复光纤与电源、核对 LED 序列（通常 READY 先亮 → RUN 后亮 → FAULT 灭），需做静态触发测试（Drive 内置 Test Mode 或手动给出门极脉冲）确认 IGCT 开通/关断正常再投满载。
- 注意：换新后建议用传动调试软件（如 DriveWindow / PEC Workbench）读驱动板固件版本及 IGCT 配对参数，若原系统存过 Calibration Data 可重载入。
⚠️ 需核实后替换
- 其他 3BHB006338Rxxxx 后缀（不同修订版）——物理兼容但通常修订版向上兼容老 IGCT，向下不一定。若供应只能提供新修订版需确认 IGCT 型号在兼容矩阵内（ABB IGCT-驱动板 Compatibility Table），必要时同步微调驱动参数（死区/Desat 门槛）。
- IGCT 功率半导体本身（5SHY35L450X 等）——不能替驱动板，两者互补：IGCT 是功率开关、3BHB006338R0002 是让它按指令开关的大脑接口。故障时分别排查：先查驱动板 LED / 光纤链路 / 辅助电源，再测 IGCT 本体 Vf / 阻断耐压。
❌ 硬件不兼容
- ABB IGBT 驱动板（如 3BHB 系列对应 IGBT 平台）——IGCT 与 IGBT 驱动拓扑不同，门极电荷/负压要求/去饱和检测机制不同，物理不能替。
- 普通通用触发板——无 IGCT 专用 Desat + 温度监测 + 光纤链路，强行搭接会致 IGCT 直通炸毁。
