描述
产品详情

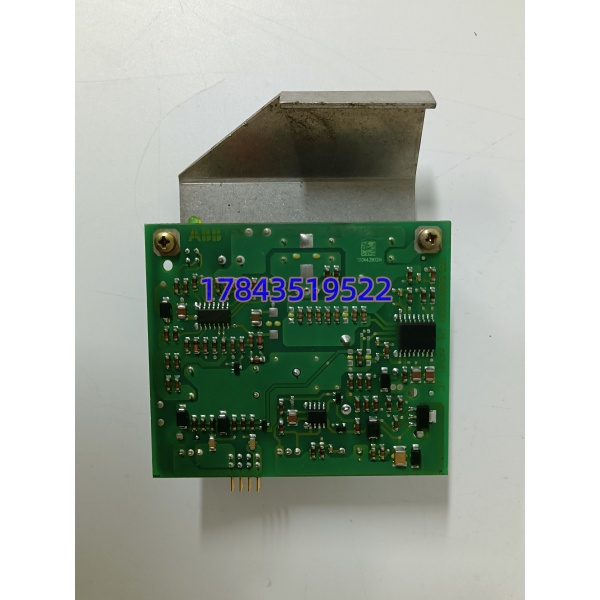

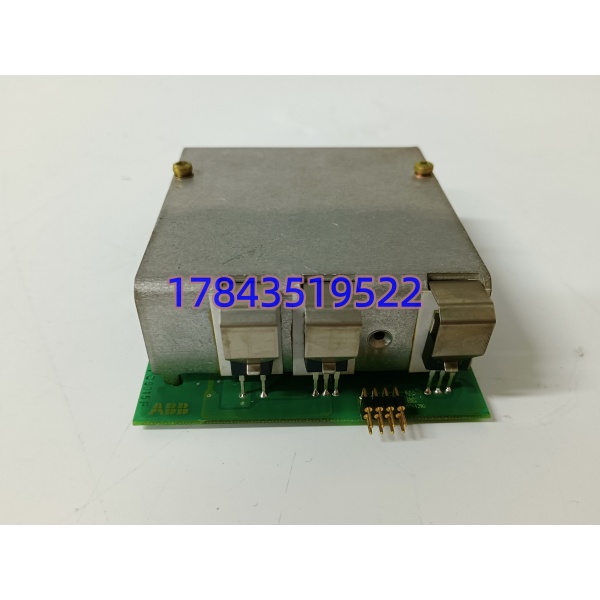

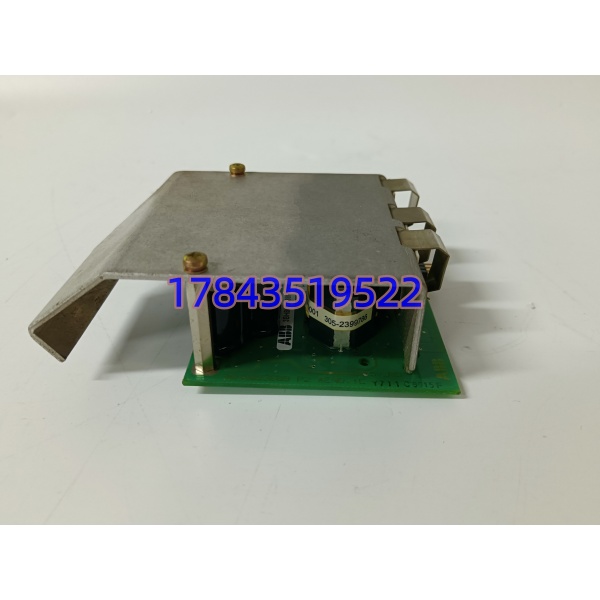

· 型号：3BHB003688R0101
· 品牌：ABB
· 系列：ACS1000 中压交流传动系列
规格参数
- 产品型号：3BHB003688R0101
- ABB型号标识：KU C711 AE；PCB ass. varn. Subb. 20V
- 产品类别：I/O接口板 / GUSP SUBBOARD
- 兼容系统：ACS1000系列中压交流变频器（含风冷/水冷、带/不带集成变压器型号）
- I/O点数：最大32点
- 输入类型：数字输入、模拟输入
- 输出类型：数字输出、模拟输出
- 通信接口：RS-232、RS-485
- 支持协议：Modbus RTU
- 符合标准：IEC 61131-2
- 供电电源：24 VDC（需核对以原厂手册为准）
- 工作温度：-10°C 至 +50°C
- 存储温度：-25°C 至 +70°C（需核对以原厂手册为准）
- 防护等级：IP20（柜内安装）
- 安装方式：模块化插槽安装
- 材质：PCB电路板，涂覆三防漆（varnished）
- 重量：约0.5-1.0 kg（单块子板，需核对以原厂手册为准）
- 关联主件：需配合门极单元电源3BHB004661R0101（KUC711AE）使用
- 备件等级：ACS1000标准备件包（标准配置1件，扩展配置6件）
产品介绍
3BHB003688R0101是ABB ACS1000系列中压交流变频器的I/O接口板，内部型号标识为KU C711 AE，属于GUSP（Gate Unit Power Supply）子板组件。它安装在门极单元电源模块（3BHB004661R0101）上，负责处理变频器与外部控制系统之间的数字量/模拟量信号交换，同时提供RS-232/RS-485通信接口支持Modbus RTU协议。
这块板子的核心价值在于它是ACS1000变频器与外部世界的”翻译官”——它将DCS或PLC发来的启停指令、速度给定、状态反馈等信号转换成变频器内部能识别的电平信号，同时把变频器的运行电流、温度、故障代码等状态回传出去。坦白讲，ACS1000这种中压变频器（315kW到5000kW级别）一旦出现I/O板故障，整个传动系统就处于”聋哑”状态，主机无法接收任何外部指令，生产线直接停摆。我在现场见过因为这块板子上的某个光耦老化，导致远程启停信号时通时断，最后被迫全线停车更换备件的情况。
应用场景与行业案例
痛点切入
变频器通常驱动的是几百千瓦到几兆瓦的大电机，应用场景包括主通风机、循环水泵、压缩机这些关键负载。凌晨2点接到电话说水泵变频器I/O板故障，DCS画面显示所有反馈信号丢失，操作员只能现场手动启停。这种故障的致命性不在于板子本身多贵，而在于它让整台价值几百万的变频器失去了”听觉”和”表达能力”，主机只能空转或被迫停机。
典型场景
- 电力行业循环水泵：火电厂或核电站的锅炉给水泵、循环水泵由驱动，I/O板负责接收DCS的4-20mA调速信号和启停指令，同时回传轴承温度、振动报警。非它不可的原因是这些信号必须经ABB专用接口板处理，第三方I/O无法直接接入的控制系统。
- 矿山主通风机：矿井主扇由中压变频器驱动，I/O板连接瓦斯传感器、风门位置开关和调度室远程控制。矿山环境粉尘大、湿度高，IP20的板子必须安装在密封电气柜内，但信号隔离和抗干扰设计让它能在这种恶劣条件下长期运行。
- 化工压缩机：乙烯装置中的裂解气压缩机由驱动，I/O板处理来自ESD系统的紧急停车信号和防喘振控制器的转速调节信号。化工装置连续运行要求高，这块板子的可靠性直接关系到整线停车损失。
- 冶金轧机辅传动：热连轧生产线中的除鳞泵、层流冷却泵由中压变频器控制，I/O板与L2级自动化系统通信，接收轧制节奏相关的速度给定。冶金现场电磁干扰极强，RS-485的差分传输和板上的光电隔离是抗干扰的关键。
- 城市供水泵站：自来水厂取水泵站的大型离心泵由驱动，I/O板连接SCADA系统，实现恒压供水控制。市政供水要求24小时不间断，备件必须随时可用。
真实案例
2022年冬天，我在山东一家化工厂处理-1000-A-07变频器的故障。这台变频器驱动一台2800kW的循环氢压缩机，是加氢裂化装置的心脏。那天夜班，DCS操作员发现变频器所有远程信号突然变灰——运行反馈、电流反馈、温度信号全部丢失，但变频器本体还在运行，压缩机没停。操作员不敢动，因为不知道变频器实际状态，万一误操作可能导致联锁停车。我赶到现场，用笔记本电脑直接连变频器本地RS-232口，发现通信正常，但所有远程I/O点显示”开路”。拆开柜门检查，发现3BHB003688R0101板子上的一个24V电源保险丝熔断，导致外部I/O回路失电。更深层原因是板子上的某个数字输出通道驱动外部继电器，继电器线圈老化短路，拉低了电源。换上备用I/O板（厂里正好有标准备件包里的这一块），重新配置I/O地址，2小时后恢复。厂长后来跟我说：”这块板子不到一万块，但停一天损失200万，备件必须锁在保险柜里。”
