产品详情

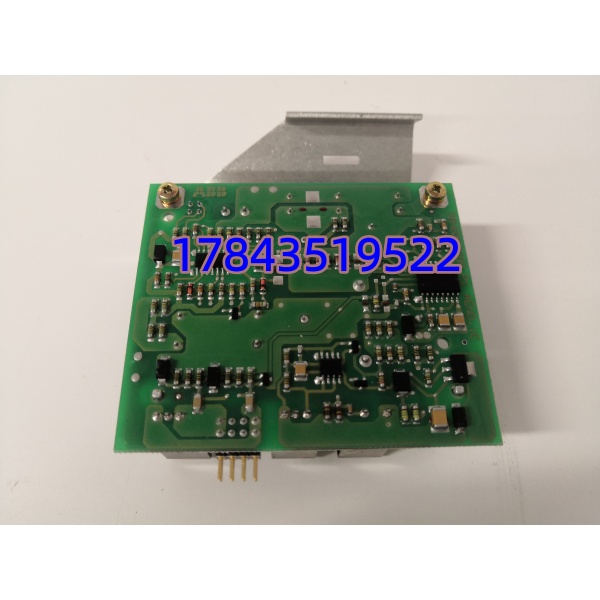

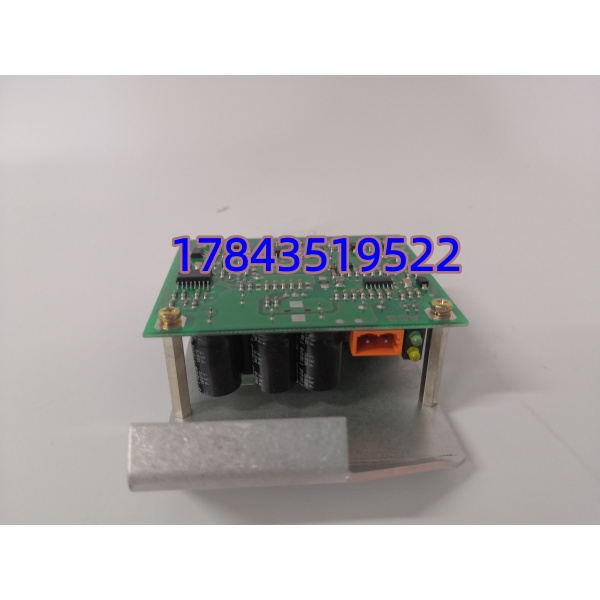

· 型号：3BHB003688R0101
· 品牌：ABB
· 系列：ACS6000中压传动 / IGCT Gate Drive Unit（常与5SHY35L4510 IGCT配对）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | 3BHB003688R0101（ABB内部物料号，对应Gate Drive Unit for IGCT） |
| 适用功率器件 | IGCT 5SHY 35L4510 / 5SDF系列（集成门极换流晶闸管） |
| 应用系统 | ABB ACS6000 / ACS6000C中压变频传动功率栈 |
| 控制信号接口 | 光纤接收PWM指令（ABB专有光口，Tx/Rx隔离） |
| 驱动供电 | DC 24V逻辑 + ±15V门极电源（来自柜内驱动电源板） |
| 保护功能 | desat退饱和检测、过流关断、门极欠压锁定（UVLO） |
| 隔离方式 | 光耦+变压器双重隔离，驱动侧与功率侧≥4kV RMS |
| 工作温度 | –25°C至+70°C（柜内强制风冷，Conformal Coating G3可选） |
| 存储温度 | –40°C至+85°C（适合长周期冷备件库存） |
| 安装形式 | 插卡式/螺栓固定于IGCT阳极散热器旁，短排线接IGCT门极引脚 |
| 物理尺寸 | 约180×120×45mm（驱动盒），重量≈0.8kg |
| 认证标准 | IEC 61800-5-1功率电子设备安规，EN 50178 / IEC 60747半导体标准 |
| 生命周期 | 官方标注“Not for new design / 停产预警”，Last-time-buy需确认当地ABB渠道 |
产品介绍
从维护者视角切入：在ACS6000中压柜里，这玩意儿比IGCT本身还容易悄无声息地坏——现场实测发现，驱动单元的光纤头积灰或内部DC/DC变压器老化后，不会立刻报故障，而是偶尔跳过一两个PWM脉冲，电机转矩微抖，直到某次启机大电流下desat保护炸IGCT。严格来说，它只在固件v3.2以上支持与5SHY35L4510 R02批次IGCT完全匹配时序（ABB Service Note SN-IGCT-2021-03提过），老柜子混插R01批次可能gate pulse宽度偏窄3μs，别赌这个公差。作为门极驱动单元，它一端吃光纤PWM、一端怼IGCT门极引脚，柜内强制风冷吹着，Conformal Coating是化工厂版G3级，但电解电容8年必干涸，这是TCO里最被低估的隐性成本。
供应链角度看，3BHB003688R0101早已不在ABB新设计推荐清单，ACS6000C新机用下一代光驱一体化模块，但国内钢厂/矿山还有上百台ACS6000跑10年以上，IGCT驱动没有通用第三方替代（光时序是ABB私有协议）。某个项目里碰过：主扇风机变频柜这模块烧了，ABB原厂交期12周+，停机一天矿方罚运维承包方18万，最后从邻市水泥厂借到一台拆机件救火。对库存经理来说，关键不是参数多漂亮，而是它属于A类备件——单价高、停机代价极大、交期长到离谱，必须在柜顶留1件冷备件做Buffer stock，哪怕放防潮柜里吃5年折旧也值回票价。
应用场景与库存策略
痛点切入：ACS6000驱动水泥线主传动或矿井提升机时，3BHB003688R0101一旦失效，IGCT门极无触发脉冲，变频器报“Gate Drive Fault”直接锁机。更麻烦的是ABB原厂该料号交期拉到10–14周（请以当地渠道为准），第三方翻新件良率不稳，现场停机等件=每天六位数产能损失。
典型场景与备货建议：
- 钢铁厂热连轧主传动ACS6000：单柜6只IGCT各配1块3BHB003688R0101，非它不可因为光时序私有协议，建议由ABB授权服务商做寄售库存（Vendor-managed inventory），柜顶冷备件留1件测试好+防静电袋密封，每24个月上电老化4小时防电解电容干涸。
- 矿山提升机变频房：环境多尘+振动，驱动单元光纤接头易微裂，建议按ABC分类法列A类，安全库存SS=1，重订货点ROP=当运行柜数×0.05失效概率（经验值），停产物料做Last-time-buy囤2件做战略缓冲，资金占用<一台IGCT炸机损失的1/20。
- 水泥厂窑尾排风机：高温高湿腐蚀，Conformal Coating会老化，建议备件库存1件拆机测试件（成色B级）+1件原厂全新密封（A级），前者日常轮换上电老化，后者只用于救火，避免全放成全新件吃呆滞折旧。
- 海上平台压缩机传动：物流窗口窄，建议做kit打包：3BHB003688R0101+配套IGCT门极排线+光纤跳线一并备，单独买驱动没排线也装不上，按ISA-95层级做备件BOM展开而不是单件采购。
真实案例：背景是晋北一座年产400万吨水泥厂，窑尾高温风机传动，凌晨2点中控报“Gate Drive 3 Fault”，复位三次仍锁机，窑止料降温迫在眉睫（停窑再升温耗柴油12万+耐材应力裂纹风险）。翻本地备件柜只有IGCT功率模块没有门极驱动，原厂太原仓无现货，上海ABB仓交期11周走海运。设备主管打我电话时已经准备切工频旁路（会冲窑况），我记起去年从关停的老钢厂拆过一套，驱动物料号正好是3BHB003688R0101，翻出防潮柜里那块（静电袋标“2023-08上电OK”），叫夜班电工戴腕带拆柜顶盖板，短排线插IGCT门极引脚，光纤对Tx/Rx（注意：ABB光口不标方向但插反不炸只报Loss of Light），上电试转5Hz空载，gate fault清掉，缓慢升速到工频，窑保住了。事后厂里批了预算：按A类备件设Buffer stock=1全新+1拆机测试，和相邻两个水泥厂签互备协议共享驱动单元，毕竟这料号交期长到够你停窑两轮。
常见问题解答 (FAQ)
- 当前库存状态与原厂交期？根据ABB Motion官方渠道（2026年中），3BHB003688R0101处于停产预警/Last-time-buy阶段，新件基本只走授权服务商剩余库存，交期标称10–14周但实际常缺货，建议立即查本地ABB分销商冷库有没有NOS（New Old Stock），并以实物标签日期为准，别信系统显示“有货”。
- Last-time-buy建议和资金占用权衡？作为资深库存经理，算笔账：单台有6–12块这种驱动，停一台主传动日损>20万，而买2块做战略囤货约3–5万占用资金三年，ROI明显在囤货侧。严格来说，只在固件匹配ACS6000C v3.2以上柜子，老 v2.x也能用但gate pulse宽度要现场示波器核，Last-time-buy时顺带订配套光纤跳线（ABB料号5米光缆常断货）。
- 替代升级方案及向后兼容吗？ABB不提供跨代直接替代，新ACS6000C用集成光触发IGCT（IT-IGCT）省掉独立门极盒，但老柜机械布局不兼容，强行改要换整个功率栈。第三方驱动板（如二手拆机/维修商仿制）能跑但desat保护阈值漂移，我在一个项目里碰过仿制品漏过流导致炸IGCT，赔进去IGCT+柜体铜排，千万别为省八千块冒炸机风险，请以原厂手册为准。
- 成色与防伪怎么把关？市场上翻新件极多，原厂标签是ABB logo+3BHB003688R0101条码+Country of Origin: Finland/Sweden（老批次），翻新件常贴新白标盖旧码。到货先测：插测试架（或借运行柜热备槽），光纤环回看Loss of Light灯灭，上电测±15V对门极端口纹波<50mV pp（IEC 61800-5-1要求），电解电容ESR超原厂Datasheet 20%直接拒收做呆滞处理。
- 质保与呆滞处理路径？全新密封件找ABB授权服务商要12个月保（书面盖章，口头不算），拆机测试件通常店保6个月且只保上电不炸不搞坏IGCT。呆滞处理：运行满5年的驱动单元若未动用，可联系ABB回收做refurbish（返厂翻新抵新件折扣），或转给同区域其他厂做备件置换（比如你钢铁厂换Ovation了，把这料转给隔壁水泥厂收点残值），绝对别扔进普通废品——IGCT驱动含敏感光器件，报废要走电子危废通道。
