描述
产品详情

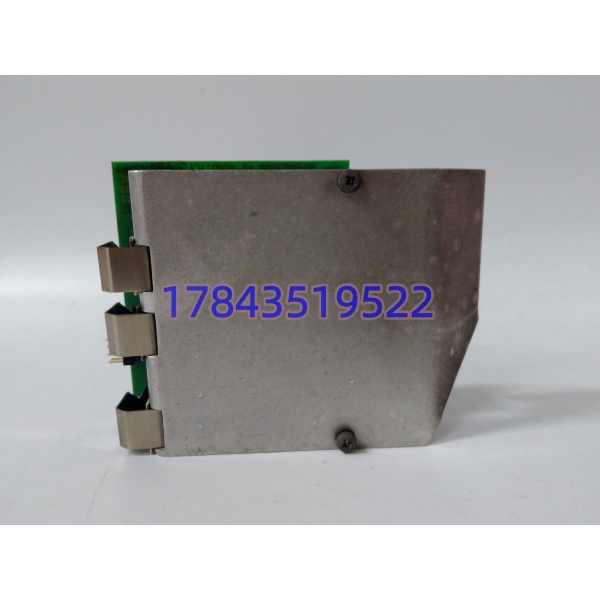

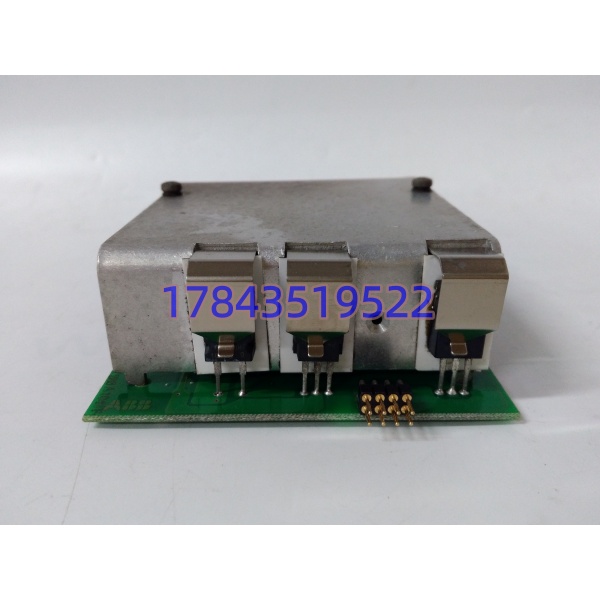

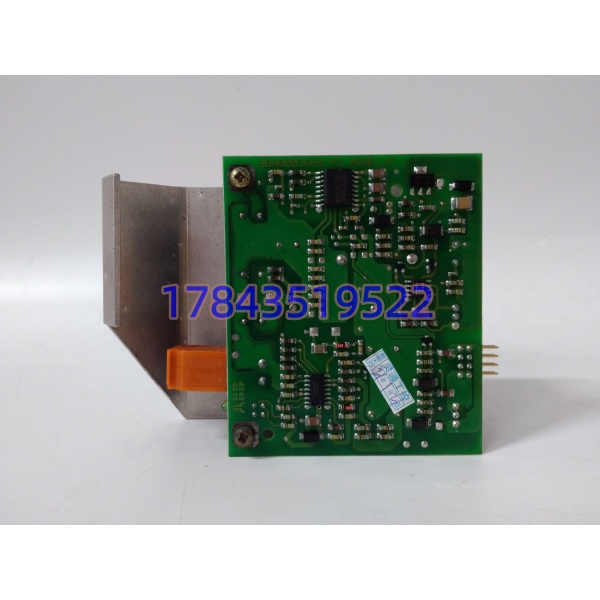

· 型号：3BHB003688R0001
· 品牌：ABB
· 系列：ACS1000（中压变频，2.3~3.3kV 级）
规格参数
| 参数项 | 规格值 |
|---|---|
| 件号归属 | ABB 3BHB 传动备件树（非 3BSE/3BDS DCS 树） |
| 应用平台 | ACS1000 系列中压变频柜控制盒 |
| 板卡角色 | I/O interface board（外部端子↔内部 AMC/CDP 主控） |
| 信号类型 | 数字量输入/输出、模拟量 4-20mA 进/出（具体通道数以原厂图纸为准） |
| 隔离 | 现场侧与主控侧高电气隔离（抗变频器 EMI） |
| 板内供电 | 24V DC（从变频柜控制电源取，非外部独立供） |
| 安装 | 控制盒内导轨卡装或螺装，经扁平缆/排针连主控 |
| 通讯 | 板内并行/串行总线连 AMC，不对外跑 Profibus/EtherCAT |
| 工作温度 | -20~+60℃（柜内控制盒环境） |
| 尺寸重量 | 约 300×250 级（不同批次板材尺寸有出入，以实物为准） |
| 替代关系 | ACS1000 后续被 ACS2000 替代，件号不直通，需查等同表 |
| 状态 | ACS1000 归 Legacy，新货绝迹，流通以 New Surplus/翻新板为主 |
产品介绍
3BHB003688R0001 不是站在 DCS 机架里的模块，是蹲在 ACS1000 变频柜门后控制盒里那块“中转板”。外部电缆（来自 DCS 的启停指令、频率给定 4-20mA、故障复位、运行反馈）先到端子排，再经这块板做光电/继电器隔离和电平转换，送给变频器主控 AMC 板；反向把变频器状态（运行、故障、电流模拟量）回送出去。它值钱的地方不在参数多漂亮，而在 ACS1000 老柜十年运行中，这块板受端子侧感应雷、变频器谐波耦合最靠前，坏的概率比 AMC 主控高，但换它不用动整机参数——插回去主频给定和故障字照常。
和网上瞎标的“PM864A 冗余 CPU”完全不是一回事：PM864A 是 3BSE053240R1 那支 AC800M CPU，前缀 3BSE；这支 3BHB 是传动件。和“IGCT 3300V/3600A”也不是一回事，IGCT 是功率器件（如 5SHY 系列），这件是控制盒里的弱电接口板。采购单写 3BHB003688R0001 供应商发 接口板才对，发 CPU/电源/IGCT 都是错标。
应用场景与行业案例
我处理过最典型的一次：水泥厂生料立磨主风机 变频，DCS 给 4-20mA 频率指令，画面拉到 50% 现场只转 32%，查 AMC 主控没问题，顺藤摸瓜量接口板 AI 通道，发现光耦次级基准漂了，20mA 对应内部值只到 16mA。
- 电力厂辅机：凝结水泵、引风机 变频改造，DCS 硬接线启停+模拟给定全经 3BHB003688R0001 转接，非它不可，因为 控制盒开孔和排线连接器锁死这块板，换第三方板尺寸不对。
- 冶金除尘：除尘风机变频，外部故障连锁（轴承温度高、柜门行程）进 DI 经这块板隔离，变频器谐波串不回 DCS 端子。
- 矿山主排水：多级泵变频，运行反馈和电流 4-20mA 回传上位，接口板隔离坏了表现为“DCS 看到运行灯闪、实际变频器在转”。
- 船舶推进： 水冷版，控制盒湿度高，接口板端子氧化导致 DI 启停指令偶发丢，擦板重焊端子能撑半年。
前年西南某铝厂，电解排烟机 报“Ext Fault 外部故障”反复跳，查 DCS 侧没发故障，端子排量电压正常。背景是这块 3BHB003688R0001 是 2004 年装机，板上一颗 DI 光耦漏电，把“运行反馈”误译成“外部故障”反灌 AMC。危机是排烟机跳停电解系列负压波动，一小时损十几万。后来从同厂球磨机 备件库借一块同件号库存板（ 同型号多台同配），断电 10 分钟拆控制盒门、拔扁平缆、换板、恢复，Ext Fault 消失。说实话 老柜最该备两块件：一块 AMC 主控、一块 3BHB003688R0001 接口板，后者坏的频率是前者的两倍，但单价低常被忽视。
