产品详情

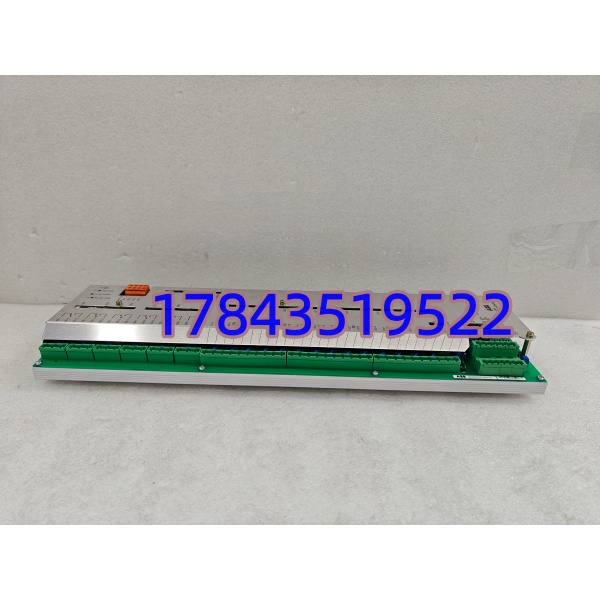

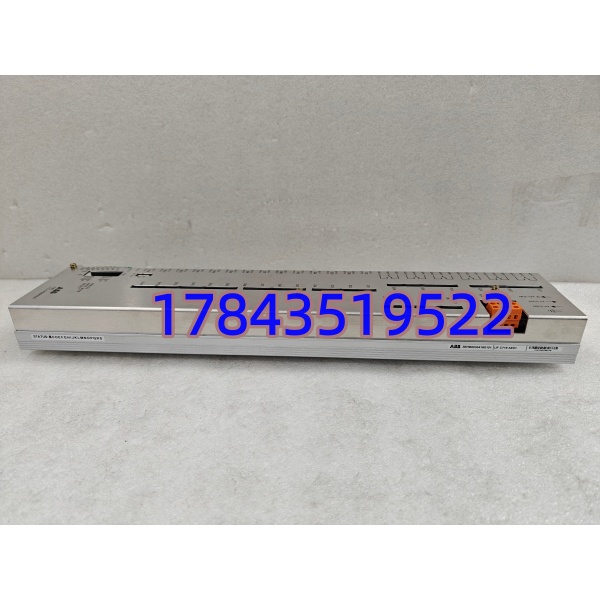

· 型号：3BHB003041R0101（ABB Type：UFC719AE01，关联号 3BHB00072R0101）
· 品牌：ABB
· 系列：ABB Large Drives — ACS1000 / ACS6000 / PCS6000 功率单元 UFC 系列
技术参数
- ABB物料号：3BHB003041R0101（UFC719AE01），替代/关联订购号 3BHB00072R0101
- 适用系统：ABB ACS1000、ACS6000 中压变频器及 PCS6000 风电变流器功率单元（具体功率栈型号须核对，以Drive Type Code为准）
- 功能角色：Unit Fire/Control Board — 介于 DDCS Link 与 Gate Drive Unit 之间，处理门极触发时序、硬件保护(Desaturation/SC)、状态回传
- 控制信号接口：光纤或电气DDCS接收端口（依功率单元版本），低压逻辑侧与高压侧通过板上DC/DC隔离（典型强化隔离 ≥2.5kV，部分架构更高）
- 供电方式：通过功率单元背板或专用辅助电源取 24 VDC（典型允许 ±20%），功耗数瓦级
- 保护功能：IGCT/IGBT 退饱和检测(Desat)、门射极电压监测、短路硬件关断（响应速度快于固件保护）
- 诊断指示：板载多枚 LED（PWR / RUN / FAULT / Status），可现场快速判断电源/光纤/驱动异常
- 通信/同步：经 DDCS（Distributed Digital Control System）串行光纤链路与主控 AMx4x 或 RDx5x 通信，不通过Profibus/Ethernet直连
- 工作环境：0～+55℃（柜内安装，非户外），5%～95% RH 无凝露； conformal coating（防污涂层）依出厂批次
- 机械形式：PCB组件带金属支架/安装孔位，直接固定于功率单元门极驱动托架或插槽，非标准DIN导轨模块
- 认证：CE / UL（依具体批次），符合 IEC 60664隔离要求
- 生命周期：Legacy/Obsolete——主要流通二手测好件或NOS(New Old Stock)尾仓
产品介绍
某个矿山球磨机ACS6000柜出过这问题——运行中报”Gate Drive Fault”，复位后能跑半小时又锁，最后查是UFC719AE01板上隔离电源DC/DC热漂移导致门极欠压检测误动。它的核心价值不是处理控制逻辑，而是做主控DDCS信号→高压功率器件门极脉冲的隔离转换+纳秒级硬件保护，这块板失效等于整相臂失去触发能力，传动必跳闸。
跟普通I/O卡不同，它直接挨着IGCT/IGBT模块安装，长期承受功率柜内温变与微震动，电解电容和光耦是先衰部件。ABB已逐步将新项目导向PCS6000/ACS6080新代板件，现役老柜子基本只能找测好二手或NOS尾仓。采购铁律：核对驱动柜Type Code + 旧板完整物料号（含Rev字母），只搜”UFC719AE01″可能买到不同硬件版本的板子插上不兼容。建议顺便订一块放备件柜——停机等件代价远高于板子本身。
替换与升级建议
✅ 直接替换（完全兼容）
- 3BHB003041R0101（UFC719AE01）↔ 3BHB00072R0101——ABB官方交叉引用为同功能不同订货号批次，硬件兼容可直接替换，插上无需改参数（Drive自动识别），工作量≈断电更换+目检光纤接头清洁。
- 原损坏板同物料号不同Rev（A/B/C）→ 新板——通常向上兼容，Drive固件较新时自动适配；若Drive报HW Version Mismatch需确认Drive FW是否支持该Rev，极少数老FW需保持旧Rev。
⚠️ 需确认功率单元匹配（不可盲目替用）
- ——插槽/外形接近但DDCS协议版本、Gate Drive接口定义不同，严禁跨系列互替，会致驱动封锁或损坏功率器件。
- 升级至ACS6080/PCS6000新代功率单元整包——属系统改造级，需更换整个功率单元包括叠层母排与门极驱动，不在单板替换范畴。
❌ 硬件不兼容
- AC800M I/O模块、CI系列通信卡、S100 Bus Coupler——完全无关架构，不可替用。
