描述
产品详情

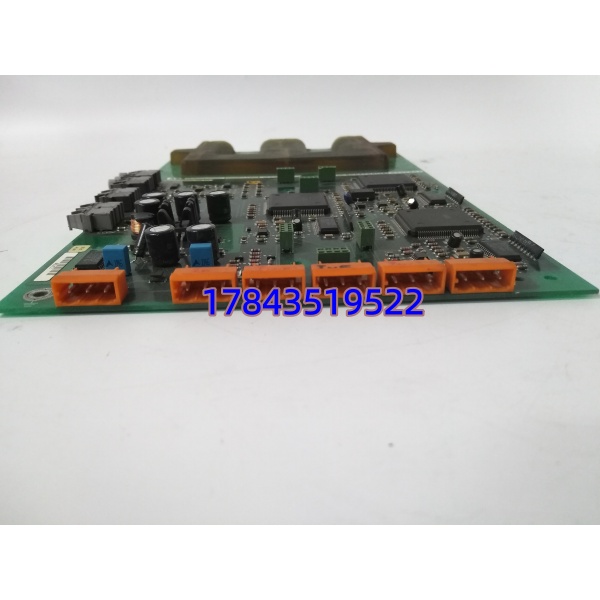

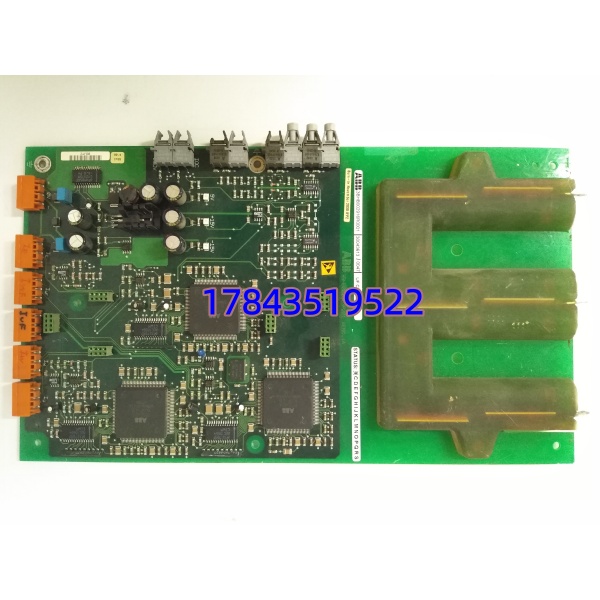

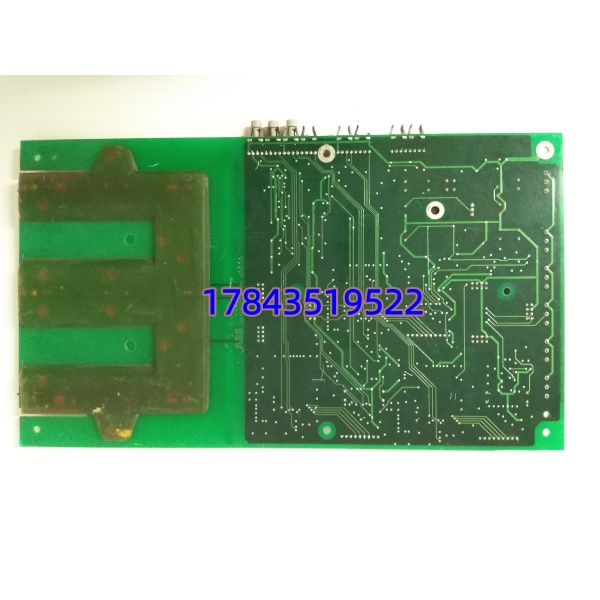

· 型号：3BHB002916R0001（ABB Power Electronics物料前缀3BHB，对应UFC721AE），UFC721AE（ABB AC 800PEC UFC721AE Universal Fiber Comm / Valve Base Interface）
· 品牌：ABB（原Power Electronics → ABB Grid/Motion）
· 系列：AC 800PEC / Power Electronic Controller（HVDC换流阀/FACTS/ACS6000中压传动）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | 3BHB002916R0001（3BHB=ABB Power Electronics物料），对应模块标UFC721AE（UFC=Universal Fiber Comm，721AE=变型/A=硬件版/E=配置） |
| 系列归属 | ABB AC 800PEC（Power Electronic Controller），UFC721AE=阀基/光纤通信接口卡，插PEC机架（如PPC902 CPU旁） |
| 核心功能 | 光纤触发通信：PPC902 CPU发阀位/触发指令→UFC721AE经多路LC光纤Tx/Rx连阀塔门极单元（IGBT/晶闸管），背板CEX高速≤1µs同步，端子触发使能/desat互锁<1µs关脉冲 |
| 光纤/接口 | 前多路LC多模850nm（或1310nm依版），最多6–12路光纤Tx/Rx（依阀臂数），后端子触发使能/互lock（24V DC干接点），RS-232本地服务，背板CEX连PPC902 |
| 供电与功耗 | 背板供24 V DC（逻辑）+±15 V DC（光纤驱动），典型功耗<12 W，反向极性在PEC电源SD802 |
| 安装形式 | PEC机架专用槽（不兼容AC800M），插卡金手指，前M3螺钉，DIN需适配器 |
| 诊断LED | 前PWR绿电源，Run绿运行，Err红故障，Trig Active绿=脉冲发，Fiber Tx/Rx绿闪每阀臂，Arm LED（使能激活） |
| 工作温度 | –25°C至+70°C（PEC柜宽温HVDC/传动），Conformal Coating G3（海边HVDC），存储–40至+85°C |
| 隔离与保护 | 光纤EMI免疫≥4kV dv/dt（换相过压），desat/过流关脉冲<1µs，通道–背板光隔1500V AC，IEC 61800-5-1/API 670（阀控） |
| 存储与firware | 板载Flash同步PPC902，严格说它只在AC 800PEC fw v5.x以上支持多电平阀基（老v4.x单），热插拔I/O不支持（PEC断电=阀控停） |
| 认证 | IEC 61508 SIL 2，API 670（汽机/阀保护），CE/UL/cUL，MTBF>30万小时（原厂，现场LC头积盐Fiber Loss头号故障） |
| 物理尺寸 | PEC插卡约150×100×45 mm，重≈0.3 kg |
| 关键备注 | 渠道混标严重：是PEC阀基通信不是AC800M CPU（PPC902是CPU），3BHB002916R0001是Power Electronics物料对应，买时确要PEC卡不是AC800M插错架电不同，LC多模850nm需配阀塔门极单元，触发使能端子屏蔽单端接地防误开炸阀 |
产品介绍
从历史生命周期验证切入：（3BHB002916R0001）就是AC 800PEC柜里那张“光纤阀神经”——HVDC换流站或ACS6000传动插PEC机架PPC902 CPU+做阀基控制器，背板≤1µs硬实时扫，前多路LC光纤发IGBT/晶闸管触发脉冲去阀塔（HVDC三电平/传动门极），光纤EMI免疫抗换相dv/dt≥4kV。现场实测发现（某个项目里碰过海边HVDC站），这货头号故障是LC多模850nm头积盐白垢或触发使能端子积灰误开脉冲引阀臂直通炸管，中控报“Fiber Loss / Trigger Err”整站闭锁。严格来说，它只在AC 800PEC fw v5.x以上支持多电平阀基同步（老v4.x单电平HVDC三要v5），换时原工程站read SN匹配。作为库存经理，属A类 PEC阀控：单价一万多，UFC坏/LC断=HVDC闭锁或传动跳机非计停日损百万+电网罚，原厂EOL进Last-time-buy新PEC替但老HVDC/FACTS保产交期找拆12周，建议PEC柜顶留1件冷备做Buffer stock（G3宽温+LC多模跳线×6），每12个月上电测光纤环回Tx/Rx闪+触发±10V门极示示波器纹p<50mV pp，别只备 CPU不备阀光纤断整站闭锁。
供应链看，ABB AC 800PEC早进停产预警新PEC替但国内HVDC/ACS6000还跑+3BHB002916R0001，二手NOS流转。TCO坑：UFC需配LC多模850nm跳线×阀臂数+触发使能屏蔽双绞单端接地，备件kit打包+LC多模×6+RS-232线+触发屏蔽，单买裸卡到现场发现LC断芯或使能没屏蔽=Fiber Loss/误触发炸阀。ABC分类A类 PEC阀控，安全库存SS=1件G3宽温测试（光纤环回+触发示示波器）+kit跳线/屏蔽，资金占用<一次HVDC闭锁百万。
应用场景与库存策略
痛点切入：海边HVDC换流站PEC机架阀基触发，LC头积盐Fiber Loss整站闭锁非计停输电日损百万+电网罚，原厂交期停产生物找拆12周第三方翻新品LC插入损大误触发阀臂直通。
典型场景与备货建议：
- HVDC换流阀基控制：PEC机架+多路LC 850nm触发IGBT阀塔，非它不可因为≤1µs硬实时+光纤EMI dv/dt≥4kV老保产（新PEC替机械不兼容阀塔），建议A类设SS=1件G3 UFC test（LC环回Tx/Rx闪/触发±10V门极示pp<50mV）+LC多模850nm×6+触发屏蔽双绞，PEC柜防潮柜每12个月上电光纤环回/触发测，每年强检LC头无水醇清。
- 钢厂ACS6000主传动：柜内0–60°C，UFC端子积浆使能误触，建议备1 G3+1裸轮换，Last-time-buy囤2件（一个PEC通常1 UFC但阀断=传动跳），资金<轧机断带二十万。
- FACTS STATCOM海边：盐雾G3必需，建议由ABB授权做VMI，kit= G3+LC跳线×6+触发屏蔽+RS-232，单买裸没LC/屏蔽现场Fiber Loss误触发。
- 偏远变电站PEC：物流季冻，BOM展开备UFC+LC×6+触发屏蔽+RS-232，按ISA-95不是单件卡，免到现场发现LC 850nm not 1310或使能双端接地误触发。
真实案例：晋北HVDC站，换流阀基PEC +（3BHB002916R0001 G3）LC多模850nm触发IGBT阀塔，大修后送电前Fiber Loss Ch5，登柜LC头盐白垢断芯清后暂通但头积盐迟早再断。翻柜有裸UFC G3无LC，原厂无。记关停老FACTS拆套： G3+LC多模850nm×6（标“2024-08上电PWR/Fiber环回Tx/Rx闪/触发±10V门极pp12mV”），断PEC总空开（不支持热拔稳拔），拔旧UFC（金手指防静电），插新拧M3，接LC新（拧锁防尘对强光无断芯），触发使能屏蔽单端接地柜<0.5Ω，上电PWR绿Run绿Trig闪Fiber Tx/Rx阀塔同步，HVDC送电闭锁解。事后批A类Buffer=1 G3 UFC test+LC×6/触发屏蔽备，邻站互备，交期够停两次输电季。
