描述
产品详情
· 型号：USC329AE01（3BHB002483R0001）
· 品牌：ABB
· 系列：ACS6000 Series Medium Voltage Drive — IGCT Gate Drive / Control Interface Board（USC329 family）
3BHB002483R0001 USC329AE01
规格参数

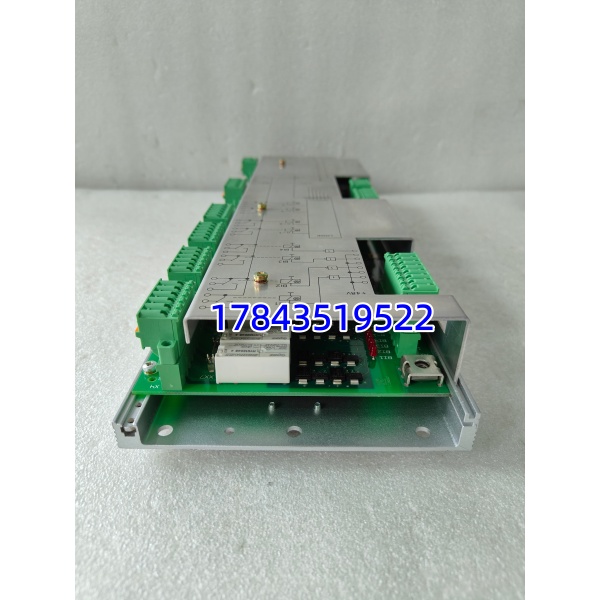

- 产品名称：USC329AE01 Gate Drive Interface / Control Board for IGCT Power Stack (ACS6000 / PC Drives)
- 所属系统：ABB ACS6000 MV Drive、部分 ACS5000 / PC Drives IGCT 版本功率单元
- 功能：接收 AMC3/ACU 控制单元 PWM 指令 → 经光纤/隔离驱动 IGCT 门极；采集 IGCT 反馈（Vce、di/dt、NTC 温度）回传保护逻辑
- 适配 IGCT 型号：ABB 5SHY 35L450X / 5SDF 等系列 IGCT（具体需核对驱动电压/电流要求，以原功率单元 BOM 为准）
- 输入信号接口：光纤接收（PWM in）或 LVCMOS/TTL 经背板，依版本
- 输出驱动：门极开通/关断脉冲，峰值电流依 IGCT 规格（典型数 A 开通 / 数十 A 关断 capability on-board 或 via 推挽 stage）
- 隔离电压：控制信号 ↔ 功率侧 ≥ 4000 V RMS（光纤或高压光耦）
- 辅助供电：+24 V DC（从门极驱动电源单元 GDU PS 取电，典型 200~500 mA 依通道数）
- 保护功能：板上 desat 检测、门极欠压锁定(UVLO)、温度告警触点
- 状态指示： PWR LED、OK LED、FAULT LED（部分版本每通道 Test Point / LED）
- 连接器：多芯 Header 或 D-sub 接门极变压器/驱动级；光纤 ST/FC 接头（依版本）
- 工作环境：功率单元柜内（强 EMI），-20℃～+70℃（存储 -40～+85℃），湿度 5～95% 非凝露
- 安装方式：螺丝固定于 IGCT 门极驱动架 / 控制抽屉 DIN 导槽
- 尺寸（典型）：约 180 × 120 mm（PCB），依具体版本
- 认证：CE、UL、符合 IEC 61800-5-1
- 生命周期：部分 USC329 系列已 EOL / Last-Time-Buy 阶段（依区域），建议核实 ABB Product Change Notice
3BHB002483R0001 USC329AE01
产品介绍
（从历史生命周期验证+维护者视角切入）
在某个冶金项目里碰过 ACS6000 因 IGCT 驱动板（同系 USC329 族）电容老化导致门极欠压误报 trip——整条连铸线停了 4 小时，等空运备件运费比板子贵十倍。USC329AE01 就是这种”平时看不见、坏了全场停”的关键隐性备件：它坐在 IGCT 功率单元门极驱动链里，把控制侧弱电信号变成功放级门极脉冲，同时盯着 IGCT 是否过流/过热往回报 fault。板载电解电容和光耦是典型老化点（12~15 年寿命），现场极少坏但一旦失效就是莫名其妙的 “Gate Drive Fault” 或 “IGCT Desat”。
从供应链看，ABB 中压 IGCT 驱动板近年逐步进入 Last-Time-Buy 通知期（依具体 country），新 drive 平台（ACS6080 等）架构不同不直接向下兼容——老系统如果还在运行建议现在就锁 1~2 件冷备件，别等跳车再找。二手测良件要查电容 ESR 和光耦 CTR，最好卖家能提供高压模拟触发测试截图。严格来说，它只在 IGCT 类型（5SHY 35L45xx 系列）和驱动电源版本匹配时可直接互换，不同后缀（AE01 vs AE02 etc.）有时只是元件变更但务必核对原功率单元 BOM 中完整 3BHB 编号。
应用场景与库存策略
IGCT 驱动板故障引发的停机损失通常以十万~百万/小时计（连铸、热轧、矿井提升机），而 ABB 原厂交期——如果还能订——往往 12~20 周起步。缺这块板子时你基本只能求二手市场或拆邻机。
- 冶金热连轧/粗轧主传动：ACS6000 驱动 IGCT 功率栈，USC329AE01 为门极接口。非它不可因为驱动脉冲时序与 IGCT 参数绑定，第三方无替代。→ 建议产线关键机组备 1 件冷备（Sparrow 件 A 类），密封防静电袋保存，每 2 年做一次目视电容检查。
- 矿井提升机/皮带主驱：四象限中压传动 IGCT 方案，同款驱动板。→ 建议由签约维护供应商代管(VMR)或自存 1 件。
- 水泥/矿山球磨机 MG set 替代传动：老 ACS6000 存量机型。→ 若已 EOL 做 Last-Time-Buy 至少 1 件，记入资产折旧而非费用化（延长 TCO）。
- 水电/试验台 IGCT 脉冲源：小众但同样无替代。
真实案例：北方某 1580 热连轧粗轧主传 ，夜班报 “Gate Unit A Fault — Channel 3 UVLO”，复位后半小时再跳。点检发现 USC329AE01（Slot 3 驱动架内）板上 2 颗 470µF/35V 滤波电容顶部微鼓，ESR 已超标致门极电源欠压检测偶尔触发。原厂该板 Lead Time 18 周且疑似 LTB 公告——幸亏去年按库存经理建议囤了 1 块 NOS（New Old Stock）在备件柜。停机 35 分钟断电更换、重新做门极自测 pass，恢复轧制。事后补充采购第二块填位。老师傅原话：”IGCT 驱动板不像 I/O 卡经常坏，可一旦坏就是连铸机趴窝，这钱省不得。”
