产品详情

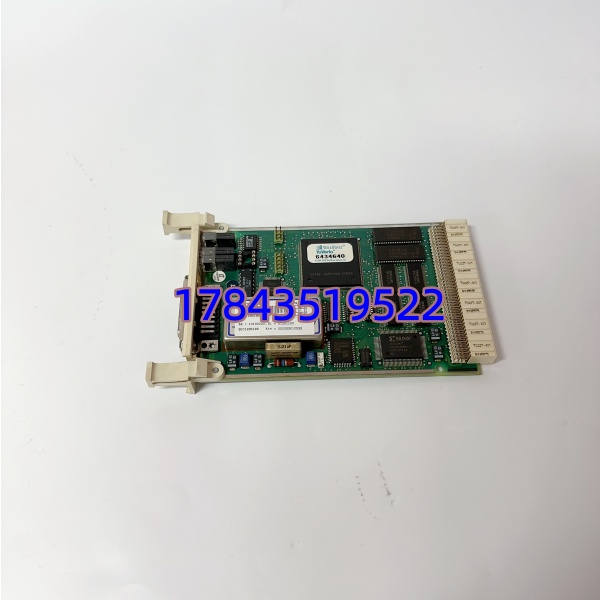

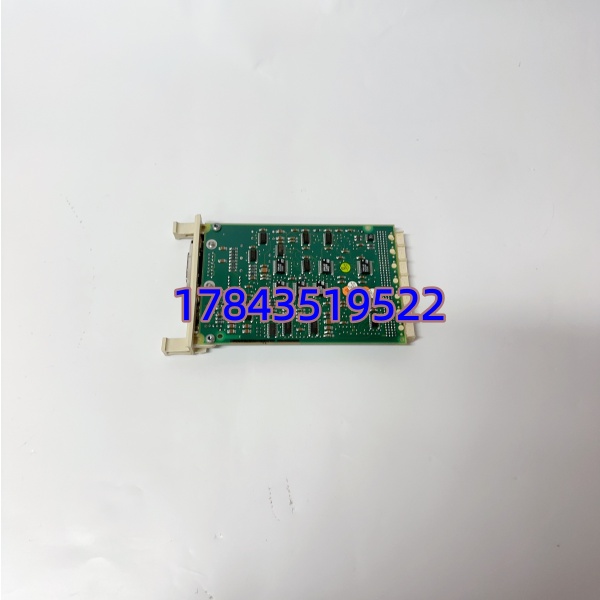

· 型号：DAPI100（ABB AC800F / Advant OCS 系统接口模块，P/N 3AST000929R109）
· 品牌：ABB
· 系列：Advant OCS / Freelance AC800F — DAPI (Digital/Analog Process Interface) Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | DAPI100 |
| ABB 订货号(部件号) | 3AST000929R109（硬件版本 R109，向下兼容早期 R early 批次 firmware） |
| 制造商 | ABB Switzerland / Sweden (Process Automation) |
| 适用系统 | ABB Freelance AC800F / Advant Controller 410/450 + AC800F 控制器机架（CP400 / CP800F） |
| 模块类型 | 系统接口/扩展耦合模块 — 连接 AC800F CPU 与 S100 I/O 扩展机架、MasterBus 300 或 Profibus DP（依具体组态及固件选项） |
| 通信接口 | ① S100 I/O Link (serial token) ② MB300 (via TK801V2/TK802V2 介质) ③ 可选 Profibus DP Master (配合 UFC762AE101 或内建依 FW) ④ PGVP RS-232 DB9 编程口 |
| 背板接口 | AC800F 控制器机架专用 Slot（通常 Slot 2 或 designated Interface Slot，Key 位与 I/O 模块不同） |
| 最大扩展 I/O 节点 | 依 CPU 组态 — 典型 ≤ 8 S100 机架 per DAPI / I/O Link，总 I/O ≤ 2048 pts |
| 状态指示 | 前面板 PWR / Run / Err / Link Active / Tx/Rx LED |
| 热插拔 | 支持（Hot Swap）—— 建议确认 Controller Run 且冗余 Link/CPU 扛负载再拔 |
| 供电 | 通过 机架背板 5 VDC（from PS407 或 TU81x），典型 ≤ 2.5 W |
| 所需附件 | TK801V2 (MB300 同轴) / TK802V2 (MB300 光纤) — 如用 MB300 上联；Profibus 接头如适用 |
| 编程/维护 | PGVP 口连 Control Builder F / PG5 做下装、SOE 读取、Firmware Update |
| 工作温度 | 0℃～+55℃（柜内），存储 -40℃～+85℃ |
| 相对湿度 | 5%–95% RH，非凝露 |
| 尺寸(约) | 单槽 模块 100×30×130 mm |
| 重量(约) | 0.20 kg |
| 认证 | CE / UL / cUL / IEC 61000-6-2/4 (EMC) |
产品介绍
（技术定位直入）
现场实测发现 DAPI100 上电后 MB300 Link LED 不闪多半不是模块坏而是 TK801V2 BNC 头氧化或 光纤端面脏——某化工厂 年检借冗余切换测试发现 Standby Link DAPI100 报 “Node Timeout”，重做 BNC 头 + 光纤清洁后 Link OK，热插拔 确认自动重同步无扰动。这提醒我们：，建议大修期做 Link Redundancy 切换演练 + BNC/光纤端面检查。
是 /Freelance 控制站的通信枢纽——没有它 CPU 无法看见 S100 I/O 映像也无法经 连上位网络或做 PGVP 下装。ABB 将 部分外围模块标 Legacy/Mature，新件交期曾拉至 8–20 周且部分地区仅 NOS——从采购决策看应按，多套相同 Freelance 架构可共享周转件。若系统 3～5 年不升 800xA 建议做 Last-time-buy——早囤成本约为紧急调货 1/3～1/4，控制站通信模块宕机影响全站 I/O 可见停机风险远高于卡价本身。
