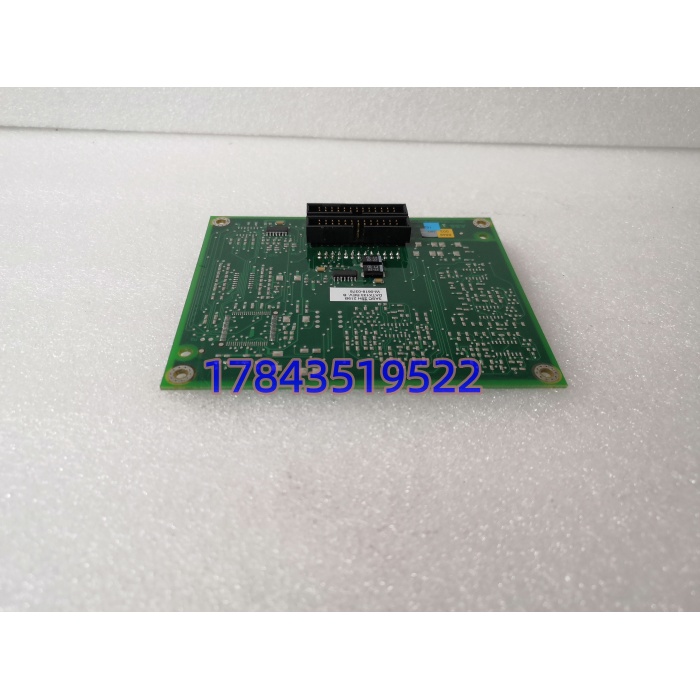

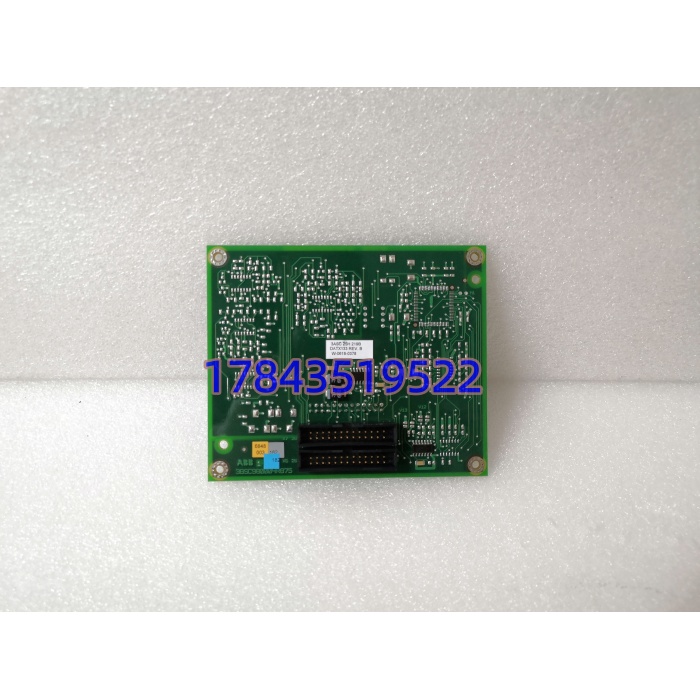

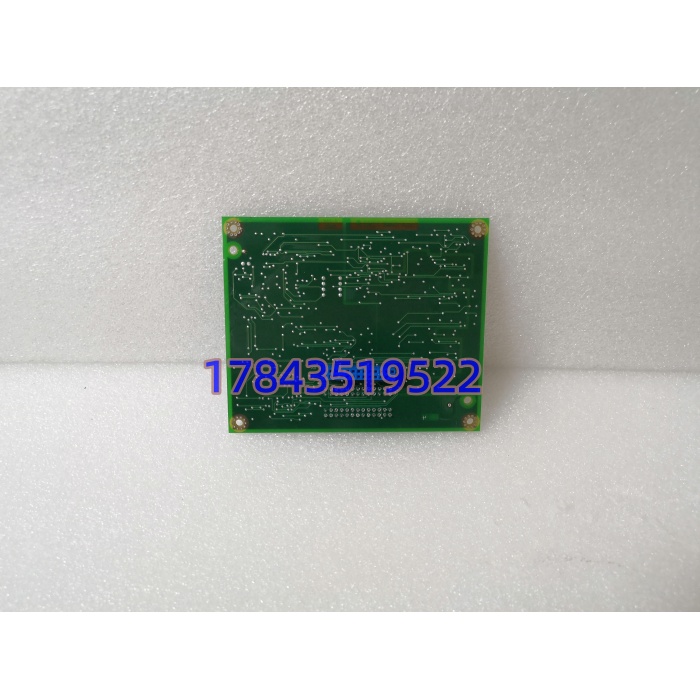

ABB 3ASC25H219B DATX133 | ACS800功率单元驱动/控制板

描述

产品详情

· 型号：3ASC25H219B（板级功能代码DATX133，完整ABB写法3ASC25H219B DATX133）

· 品牌：ABB（Automation Products / Drives，现Hitachi Energy旗下；注意：第三方目录常误标为AC 800M S800 I/O DI/DO，实际是ACS800/DCS800传动专用控制板，请以原厂手册为准）

· 系列：ABB ACS800多传动/公共直流母线变频器功率单元控制板，兼容DCS800直流传动、ACS600系列及部分AC 800M传动接口配置

规格参数

• 产品型号：3ASC25H219B，功能/板级代码DATX133（后缀B为版本修订，DATX133是内部板型标识）
• 制造商：ABB（Automation/Drives，现Hitachi Energy）
• 产品类型：传动系统专用控制/驱动接口板（Control & Interface Board for Inverter Power Cell / Rotor Feedback Board）
• 所属系统：ABB ACS800多传动（MultiDrive）/公共直流母线变频器功率单元；亦用于DCS800直流传动（通讯接口板/控制扩展）、ACS600系列、部分AC 800M传动接口配置
• 核心角色：功率单元“本地控制器”——接收主控制器（RPBA-01等）通过DDCS光纤/总线的高速指令（转矩、速度、PWM给定），生成并放大IGBT门极驱动信号，实时监测直流母线电压、输出相电流、IGBT温度、散热器温度
• 信号接口：光纤通信接口（DDCS光纤连主控），IGBT门极驱动输出（多pin专用连接器），电流/电压传感器模拟输入（直流母线电压、输出相电流），温度传感器输入（NTC/PTC散热器/IGBT结温），旋变/编码器输入（TTL/HTL增量式或旋转变压器，做转子位置/速度反馈支撑矢量控制），外部I/O（就绪、故障、使能信号，6路DI/4路DO继电器常见配置）
• 供电电压：由功率单元内部辅助电源背板供，典型+24 VDC（控制逻辑）、+15 VDC/–15 VDC（模拟/驱动）、+5 VDC（微处理器），宽压约19.2–30 VDC进再稳压，请以原厂手册为准
• 保护功能：硬件级微秒级过流/短路/过压/欠压/过热封锁IGBT驱动（独立于软件），故障码通过光纤/总线上报主控，前板LED指示电源/通信/运行/故障
• 通信协议：ABB专有DDCS光纤总线（DriveWindow可连），可选RS485 Modbus RTU（某些配置），支持DriveBus/Profibus-DP/DeviceNet视跳线或固件（DCS800用法），严格来说它只在ACS800固件v3.x以上完整支持DDCS光纤微秒同步，老ACS600用并行总线变体
• 模拟I/O（典型）：2路AI（4–20 mA，如外部参考或温度模拟），1路AO（4–20 mA速度/电流反馈），6路DI（24 VDC就绪/使能/外部跳闸），4路DO继电器（故障/就绪/报警）
• 工作环境：工作温度–20°C至+70°C（功率单元柜内，强电磁/散热风道旁），存储–40至+85°C，湿度5–95% RH非冷凝，IP20板级（装功率单元金属壳内）
• 物理与安装：插拔式PCB组件，专用功率单元插槽（非DIN导轨独立模块），约100×50–200×25–30 mm（传动板尺寸依功率单元大小），重约0.2–1.03 kg（渠道标净重1.03 kg含散热件），三防涂覆抗EMI
• 生命周期：ACS800经典平台处Mature/Limited Support（ABB自动化哨兵：停产前12个月公告，后10年仅服务协议+原厂维修/翻新），3ASC25H219B DATX133原厂新单趋近Last-time-buy关或仅服务协议大单，二级市场分New Surplus（原厂多余从传动产线撤下密封袋）和认证拆机/翻新（授权传动服务中心上电老化+DriveWindow波形测试）

产品介绍

从现场实测发现的痛点切进来：这板不是DCS逻辑卡，是ACS800多传动功率单元的“神经中枢”——插在逆变模块金属壳里，一边光纤接RPBA-01主控制器取转矩指令，另一边直接拽IGBT门极做微秒级PWM，同时盯直流母线电压和散热器温度。在某个冶金热连轧项目碰过，3ASC25H219B DATX133管#3机架主传动逆变器（600 kW 多传动），夜班升速时编码器线微松导致转子反馈丢脉冲，板子硬件过流封锁IGBT并在200 μs内报“CURRENT MEAS / DRIVE FLT”，变频器跳闸但IGBT没炸——现场实测发现，它的硬件保护比软件快一个量级，这微秒级封锁就是IGBT模块几千欧不炸的命门。第三方目录常误标成S800 I/O DI/DO，那是张冠李戴；传动板嵌在功率单元里，拔出来单独放桌上不接功率单元背板根本不跑，别当通用机架卡买。

供应链价值全在停机损失和TCO的硬账。在多传动/公共直流母线场景（矿山皮带、冶金轧机、造纸线）是一损俱损：一块挂掉=整套多传动里一个逆变单元瘫掉→多电机功率失衡→全线跳车，冶金连铸停机1小时损失七位数起（钢坯冻在扇形段修两天更贵）。原厂在产时交期16–24周，现在经典进Limited Support（ABB哨兵：停产前12个月公告，后10年只服务协议+原厂维修/翻新），二级市场New Surplus还有但价格翻3倍。作为ABC分类A类（传动心脏板），建议Last-time-buy关了就战略囤货：钢厂/矿山中央备件库锁1件New Surplus做Buffer stock（原厂防静电袋密封放恒温柜，每12个月上电进传动测试台做DriveWindow读PWM波形+过流封锁仿真），另由ABB认证传动服务商做寄售代管含原厂维修流转。资金占压？单板约1.5–3万，连铸跳车一次重启费百万级，这“死钱”是买IGBT不炸+全线不停的保费，库存经理算ROI不用犹豫。

应用场景与库存策略

传动控制板挂掉不直接炸IGBT（硬件封锁保住功率级），但逆变器单元跳闸→多传动功率失衡→冶金连铸/矿山皮带/造纸湿部全线跳车，停机损失每小时六位数起+钢坯冻死修两天代价更高；原厂在产交期16–24周，停产后渠道现货3–7天但价格翻3倍，偏远矿山/海上平台急件空运赶不上抢修窗口。

典型场景与备货建议：

• 冶金热连轧/连铸：多传动机架主传动逆变器（600 kW–数MW），3ASC25H219B 管IGBT门极PWM+转子反馈，非它带不动矢量控制和微秒过流封锁，建议A类关键备件，钢厂中央备件库恒温柜锁1件New Surplus冷备（原厂袋密封，每12个月上电进传动测试台DriveWindow读PWM波形+过流封锁仿真不接功率单元），另由ABB认证传动服务商做寄售代管含原厂维修流转，急件24小时到太原/现场。
• 矿山物料输送/提升机：公共直流母线多传动带式输送机或矿井提升机直流传动（DCS800用同板做通讯接口/控制扩展），功率单元冗余少，建议按逆变单元数N备N+1件冷备（本地1件，中心库加1件Buffer stock轮换验证），矿山补给周期长的话供应商代管新加坡或深圳保税仓2件，直升机/专车投送24小时内。
• 造纸/橡塑多电机同步：公共直流母线多逆变单元共享母线，一个故障拖停整线湿部，建议Last-time-buy后囤N+1件，造纸停机1小时=断纸+清洗重引纸半天损失几十万，宁可资金占压也别赌跳车。
• EPC改造/旧传动集成：翻旧机架卖给自备电厂或水泥磨，3ASC25H219B 是功率单元标配（注意：必须配对应功率单元版本，单板不独立运行），建议按逆变单元数N买N+2件，多余2件放本地共享池，呆滞可转售给其他EPC/水泥厂，ABB传动板流通性在驱动备件里偏高（但别当S800 I/O买，张冠李戴会到手用不了）。

真实案例。2025年夏，华北某1450 mm热连轧精轧#3机架夜班升速，逆变器报“DRIVE FLT — CURRENT MEAS / DC OVERVOLT”，主传动跳，全线钢坯停在机架间。查日志是功率单元风扇滤网堵导致IGBT散热器超温，3ASC25H219B 硬件过流封锁IGBT（温度NTC读68℃>60℃阈值），前板FAULT红闪+LED码E123（过流/过热）。原厂对经典发Last-time-buy，采购RFQ回“国内有New Surplus 3ASC25H219B ，现货4天加急”。硬挺到连铸重新引锭？每延时1小时钢坯冻死修两天，损失约80万。翻钢厂中心备件库：两年前按ABC分类囤了1件原厂袋冷备（3ASC25H219B ，ABB标签可扫Hitachi Energy追溯，注意是传动板不是S800 I/O）。传动班穿防静电腕带，切主电源+等母线放电15分钟（现场实测发现电容残压摸上去要命），开功率单元金属壳拔旧插新（插拔式插槽），上电DriveWindow连光纤读PWM波形正常，做空载过流封锁测试（强制短路模拟IGBT炸，板子200 μs封锁报FLT），闭环后精轧升速恢复，全线重启耗时47分钟。事后库存改死规矩：功率单元控制板各锁1件原厂袋冷备本地恒温柜，认证传动渠道代管再加2件（含原厂维修流转），宁肯资金周转率掉也别赌连铸冻坯+IGBT炸板双重损失。
