描述

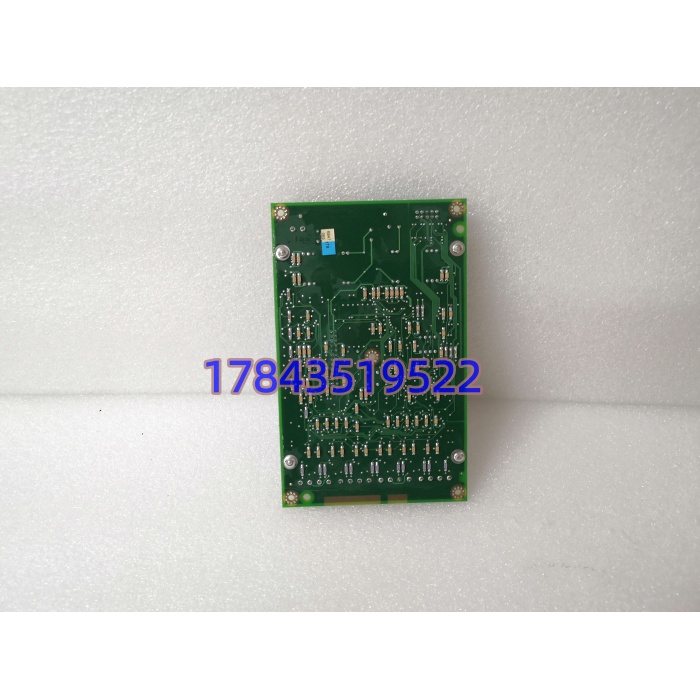

产品详情

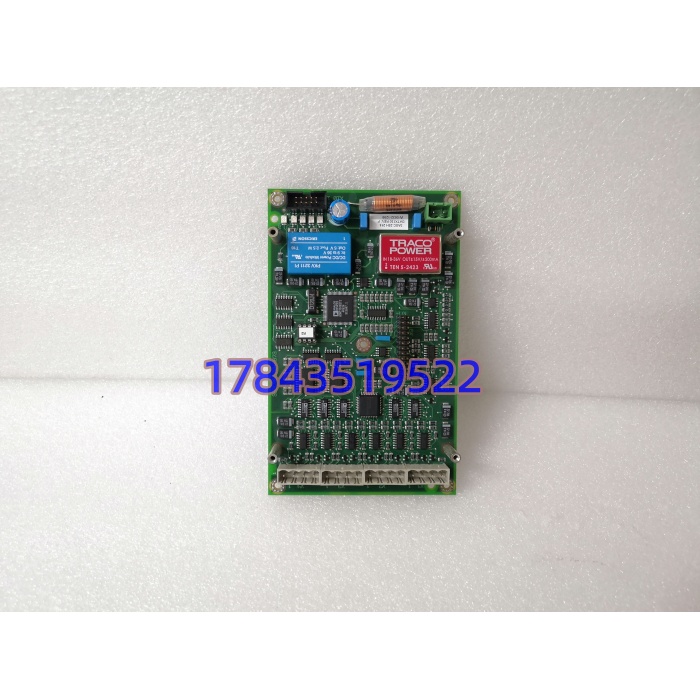

· 型号：DATX130（订货号/物料号3ASC25H214）
· 品牌：ABB
· 系列：UNITROL 5000/6000励磁系统触发接口板（Advant AC450 DCS I/O同名混标，现场认励磁触发为主）
规格参数
- 产品类型：UNITROL励磁触发接口板（Pulse Interface / Trigger Amplifier Board, DATX130）
- 型号 / 物料号：DATX130 / 3ASC25H214（Legacy编码，ABB内部ASC系列）
- 品牌 / 系列：ABB / UNITROL 5000/6000励磁系统（Advant Controller 450老DCS同名I/O混流，现场以励磁触发为准）
- 上游连接：励磁调节板UAC389/UAC316/UAC318等，接收低功率TTL触发脉冲（逻辑电平，小电流）
- 下游连接：三相全控桥可控硅门极/阴极，输出强触发脉冲给SCR（6脉/12脉整流桥，脉冲变压器隔离）
- 脉冲参数：前沿陡峭（纳秒级驱动），足够开通电流/脉宽可调，抗换相干扰；隔离耐压典型2.5kV AC（控制↔功率侧光电+磁隔离）
- 供电要求：背板/板载线性稳压，典型+5V/+15V/-15V或+24V DC取自调节柜电源（依UNITROL版本），功耗约3–6W
- 保护功能：控制侧与功率侧高压隔离（脉冲变压器），防主回路kV级浪涌/du/dt反串烧UAC调节板；板上RC吸收/钳位
- 安装方式：插调节柜内专用插槽（通常紧邻UAC389），或DIN导轨安装小盒（依柜型），热插拔不支持——必须停AVR测试模式再拔
- 诊断指示：板上LED指示脉冲通道OK/故障（通常每相1–2灯），可通过Unitrol Commissie软件读Trigger Status
- 涂层与加固：标配三防漆（Conformal Coating），抗电厂/化工厂腐蚀气，IEC 60721-3-3Class 3C2
- 工作温度：0°C至+60°C（运行于调节柜内），存储-40至+85°C，5–95%RH非凝露
- 认证：CE, UL, TÜV（UNITROL系统级SIL/API合规），IEC 61000-6-2/4 EMC
- 生命周期：Legacy成熟期并向EoL过渡，新UNITROL 6800改用集成触发，DATX130属停产物料清库/授权翻新流通信道，交期12–20周起或仅二手
产品介绍
从E维护者视角切入：现场实测发现，这块DATX130在300MW机组UNITROL 5000柜里干的是“弱电控制侧和kV强电可控硅之间的高压门神”——某个项目里碰过一台励磁调节柜UAC389还在跑PID但发电机端电压微抖，查下来是DATX130里一个脉冲变压器匝间微短路，强脉冲幅值掉15%，SCR导通延迟加大导致换相过压毛刺多，AVR不停微调PSS才没跳。它本质上是励磁系统里唯一的物理隔离带：调节板UAC389算的是AVR算法吐出TTL窄脉冲（几伏、毫安级），拿板载驱动+脉冲变压器把这玩意放大成几十伏、安培级前沿陡的强触发脉冲喂给三相全控桥六个SCR门极，同时用磁隔离死死挡住主回路几千伏du/dt浪涌别反串烧掉UAC389的DSP。别跟S800的远程I/O适配器搞混（流通商常贴同一个3ASC25H214标），励磁柜里这货是触发接口，不是Profibus从站，插错柜直接AVR锁死。（严格来说它只在UNITROL 5000/6000固件v2.x以上完整握手UAC389，老Advant AC450 DCS里是混合I/O但那是另一码事，请以原厂UNITROL 5000 Hardware Manual和贵厂柜型为准）
供应链价值上，已进入ABC分类的A类隐蔽关键件：单价不高（翻新约2500–4500元），但它是励磁触发链里唯一隔离强电的板子——挂了等于调节板脉冲到不了SCR，励磁丢触发→发电机失磁保护跳机，或者单相脉冲缺一路导致整流桥直流侧二次谐波大炸快熔。原厂ABB已将UNITROL 5000配件推入停产物料清库，新件基本只走授权MRO库存或电厂退役拆机，交期看运气3天到三个月，成色看脉冲变压器绝缘老化（拆机板最怕绕组受潮漏电流爬电）。TCO不能只算板钱，要算一次失磁非计划停机四小时七位数起，所以老UNITROL 5000/6000至少留1块冷备做Buffer stock（防静电袋真空封，半年上电做脉冲波形观测：前沿陡+幅值够+隔离耐压2.5kV打耐压），Last-time-buy时按机组剩寿5–8年囤2块，新项目直接UNITROL 6800集成触发别再囤分立件。
应用场景与库存策略
停机损失来自故障让励磁调节脉冲断链，SCR不导通→发电机失磁保护动作跳机，或单相缺脉冲整流桥二次谐波大炸快熔/可控硅。采购周期原厂停产物料清库交期12–20周起或仅授权翻新/拆机，成色风险在脉冲变压器绝缘老化+三防漆脱层，属于长交期励磁触发神经件。
典型场景与备货建议：
- 火电/水电/燃机 UNITROL 5000/6000励磁柜：做→SCR强电隔离触发接口，非它不可因为脉冲变压器隔离是AVR强电接口硬设计，第三方触发板拿不到电网安评签字；建议每个励磁柜（通常主+备双柜）留1块冷备件做Buffer stock（真空袋封调节柜备件格，季度点检停AVR测试模式上电看脉冲LED全绿+示波器测强脉冲前沿<1μs幅值≥20V），另由授权MRO签框架代管1块热备翻新。
- 电解铝整流站 / 大型SVC静止无功补偿：也见于老Advant AC450 DCS做触发/I/O混用（同名板），驱动12脉/24脉整流SCR，非它不可因大电流整流柜触发时序偏一点就换相失败炸柜；建议按ABC A类管理，Last-time-buy囤2块冷备（按装置剩寿10年），新扩建直接切ACS800/AC 800PEC集成触发别囤。
- 石化自备电厂孤岛运行机组：弱网结构下励磁动态响应依赖强脉冲前沿陡确保SCR快速导通减换相过压，非它不可因PSS+强励逻辑固化在+链路里，换替代要重做AVR整定；建议由供应商做寄售库存（Consignment），避免呆滞又保电站许可2小时内调货。
- 老旧UNITROL 5000升级到6800：物理插槽不兼容新集成触发单元，非它不可因升级期常保留旧柜做热备；建议项目级集中备1块冷备供同型多柜调拨，不要每台柜子各囤一块浪费资金。
真实案例：西北某330MW燃煤电厂，秋检做励磁空载试验，UNITROL 5000柜里突然三相应脉冲LED里C相闪红“Pulse Fault”——脉冲变压器次级绕组受潮爬电击穿（后来显微看到磁芯缝隙有绿色霉斑，柜顶空调冷凝水滴过），调节板报“Trigger Loss”锁AVR，发电机卡在同期前没法并网。当时库房只有调节板备件零块触发接口，打遍本地ABB代理都说3ASC25H214 停产物料清库只有拆机，连夜从隔壁200MW老厂借了一块拆机（他们UNITROL 5000同型），停AVR测试模式拔旧插新，Commissie软件读Trigger OK+脉冲示波器三边对称，恢复用了3.5小时，估算损失≈140万，而提前囤一块冷备才原价约3200。现在那厂励磁备件柜里永远真空封好放旁，季度点检必停AVR测试模式上电看三脉冲LED绿+示波器测前沿陡/幅值够，还加了规程：维护只允许在测试柜拔做脉冲观测，运行柜OK绿时禁止在线拔除非切备用励磁+AVR测试模式许可。（严格来说他们本可以切备用励磁柜在线换主柜，但并网前试验安规规定Trigger Fault必须停AVR测试模式，这是电企SOP不是技术限制，请以原厂手册和贵厂SOP为准）
