描述
产品详情

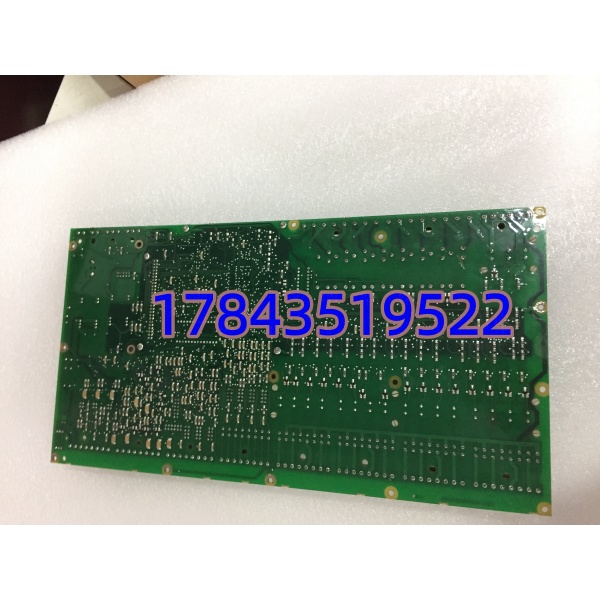

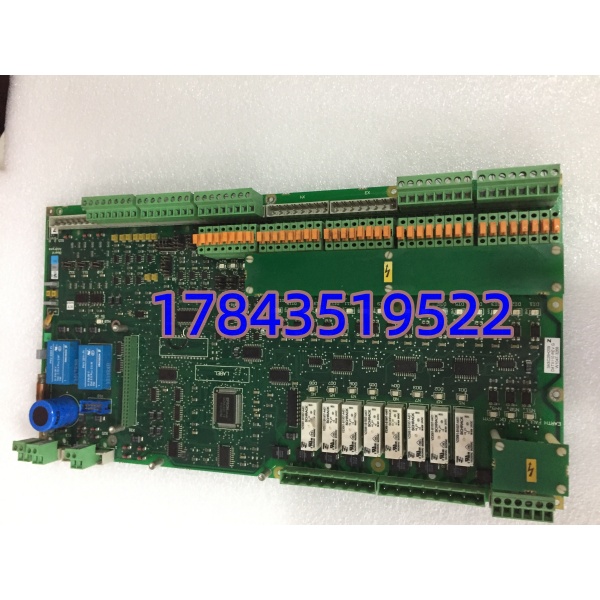

· 型号：3ASC25H209（ABB S800 I/O 模块 DATX110 — 16-ch 24V DC Transistor DO, NPN/Sinking）
· 品牌：ABB（ABB Automation）
· 系列：S800 I/O for AC 800M / Symphony Plus / Advant OCS — DATX110 Digital Output Module（Discontinued / EOL）
技术参数
| 参数项 | 规格值（以实物铭牌及 ABB S800 I/O DATX110 Manual 3BSE018269 为准） |
|---|---|
| 完整型号 / Order Code | 3ASC25H209 — DATX110 16-Channel 24 VDC Transistor Digital Output Module (NPN/Sinking) |
| 制造商 | ABB Automation / ABB Process Automation |
| 产品类别 | S800 I/O 数字量输出模块 — 插 S800 TU8xx 端子单元使用 |
| 输出通道数 | 16 点独立（每 8 点一组内部公共，物理公共端在外配端子块） |
| 输出类型 | NPN 晶体管（Sinking / 漏型），正逻辑：负载一端接 DO 点、另一端接 +24VDC，COM 接 0V |
| 额定负载电压 | 24 VDC（工作范围 20.4～28.8 VDC，最大 30 VDC） |
| 每通道额定电流 | 0.5 A（阻性负载），模块总计 ≤ 8 A（依所选端子单元供电能力） |
| 最小负载电流 | 典型 1 mA（低于此建议加假负载防漏电流误导通） |
| 导通压降 | ≤ 1.5 V @ 0.5 A |
| 开关响应时间 | 导通 ON < 0.2 ms，关断 OFF < 0.5 ms |
| 短路保护 | 每通道电子式短路/过流保护，自动恢复（锁后可软件复位或模块重上电清除） |
| 隔离电压 | 现场侧↔逻辑侧 500 Vrms（1 min），通道组内不隔离（分组 COM） |
| 背板电源消耗 | +5 VDC 典型 70 mA（逻辑侧，由 S800 背板经 TU 供给） |
| 诊断功能 | 模块状态 LED（RUN/ERR/SUPPLY），每通道 Output Active LED，短路/开路诊断上报至 AC 800M |
| 必需端子单元 | TU810（紧凑）、TU812（标准）、TU818（接地型）等 TU8xx 系列 — 单独订购不随模块附赠 |
| 安装位置 | I/O 机架 DIN 导轨，模块插入已安装 TU8xx 端子单元 |
| 热插拔 | 支持（系统正常运行时下电更换，重新上电自动初始化） |
| 工作温度 | 0～+60℃（存储 -40～+85℃），5～95% RH 无凝露 |
| 认证 | CE、UL 508、cULus，符合 IEC 61131-2 |
| 生命周期状态 | Discontinued / EOL — ABB 已停产，原厂无新造，市场仅 NOS（未拆封老库存）及拆机测试/翻新品 |
产品介绍
（E 维护者视角切入）现场实测发现 晶体管 DO 模块最常出的问题是”灯亮负载不动作”——十有八九是现场接线把 PNP 源型负载误接到 NPN 漏型 上，或 COM 公共端忘了接 0V。这块板子是 ABB I/O 家族里专为 24V DC 低功率负载（电磁阀线圈、指示灯、SSR 触发、小功率继电器线圈）设计的 16 通道高速晶体管输出：微秒级开关可做 PWM（需 PLC 支持），每通道带电子短路保护自动恢复这点现场很实用——曾遇工人误短 24V 进 DO 点模块锁住报警但没烧，复位后恢复正常。它插进 TU810/TU812/TU818 端子单元后被 AC 800M 或 Symphony Plus 通过 ModuleBus 扫描，Control Builder M / Control Builder Plus 里拖进来配 I/O 即可。不像继电器模块有机械寿命限制，但驱动感性负载（接触器线圈 >0.5A 或 >10mH）建议现场并续流二极管防关断过压损 MOSFET。
从 CRO 讲属 B 类 Legacy I/O：ABB 已 EOL，整站 →S900(PROFINET) 或 AC 800M 新 I/O 需换基座改组态。对仍跑 AC 800M / Symphony Plus 的装置建议趁有带烤机报告的 NOS Lock 1 块（单 站）或 N+1 共享（多同构 站），持有成本（千百元级）对比一次因 DO 全失导致阀门/报警失控机会成本说得通。采购时要求供方做”带 TU812 基座实际上电——依次激励 8 通道带 24VDC 指示灯负载验证导通+人为短接触发短路保护自恢复+背板通信 OK”。
替换与升级建议
✅ 直接替换
- — 断电拔旧模块本体（保留 TU8xx 端子单元及现场接线不动），插新模块扣紧，上电系统自动重识别 I/O Slot 无需改组态（若原 HW Config 已配 类型）。唯一正确做法。
⚠️ 软件兼容需改配置（有条件替代）
- DATX111（部分区域 16-ch 源型 PNP 版）/ DO810（AC800M 本地机架 24V DC 源型 DO） — 物理不同平台或输出极性不同：DATX111 是 PNP 源型 模块可替但接线需改 COM 接 +24V、负载回 0V，且需在 HW Config 更新槽位类型为 DATX111 重下 I/O 配置；DO810 是 AC800M 本地机架（非 TU8xx）不能替 远程 I/O 位。不推荐作紧急 1:1 替用除非确认现场负载可改接线且接受重组态。[请以 ABB I/O Compatibility Matrix及原厂手册为准]
❌ 硬件不兼容
- S900 I/O（CI502 等 PROFINET 模块）、IC693MDLxxx（GE）、VersaMax — 背板/端子不同无法插入 机架。整机 →S900 属技改（需换端子单元+重新组态）。
