描述
产品详情

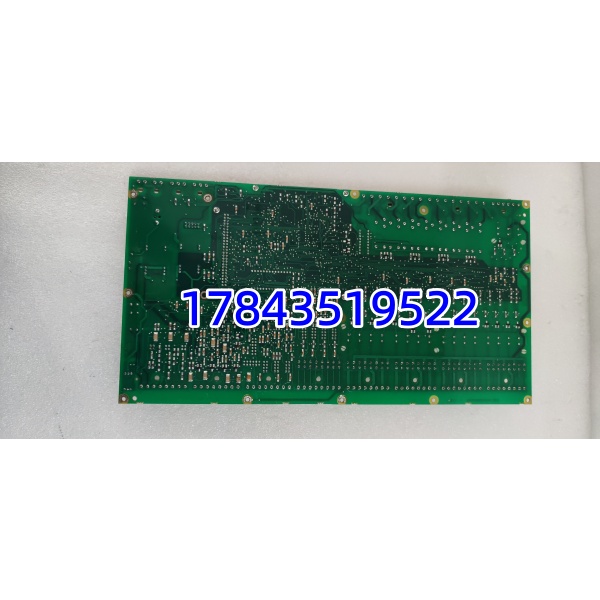

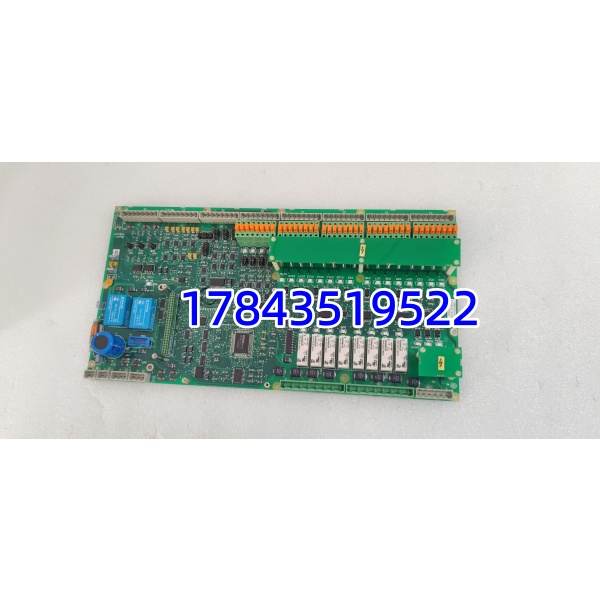

· 型号：DATX110（物料引用 3ASC25H209 DATX110）
· 品牌：ABB
· 系列：ABB S800 I/O — Analog Output Module, 8 Channel
规格参数
- 产品类型：S800 I/O 模拟量输出模块（AO），8 个独立通道
- 适用系统：ABB System 800xA（S800 I/O 站 via CI854A/CI867 etc.）、Advant OCS（带 S800 I/O 接口）、部分 Procontrol P14 经 S800 网关（非原生 Procontrol P 并行总线）
- 输出信号类型：4–20 mA 或 0–20 mA（每通道软件组态，默认 4–20 mA），电流 sinking 型（模块灌电流）
- 通道数：8 路独立（Ch 1–8）
- 分辨率：12 bit 标准（部分固件 16 bit 可设高精度模式——以 S800 I/O 固件版本为准）
- 基本精度：±0.2 % FS @ 23℃（典型），温漂 < 0.01 % FS / ℃
- 负载范围：最大负载阻抗 600 Ω @ 24V 现场电源（依现场供电电压：Rmax = (Vfield-VLoopDrop)/Imax，典型 Vfield=24V → ≈600Ω；Vfield=36V → ≈1200Ω）
- 现场供电要求：需外部 24V DC 现场电源 经 TU 端子单元给 AO 回路供电（模块本身不供回路功率，只调节电流）——这点常被忽略
- 断线检测：支持（4–20mA 模式下 <3.6mA 或开路报 Channel Fault）
- 限值监视：每通道可设 High / Low Limit 及 Hysteresis，超界报模块 Diagnostic Bit
- 隔离：通道-系统总线 / 电源 ≥500 V AC 光电隔离；通道间不隔离（共地）
- 状态指示：模块面 LED — PWR（绿）、RUN（绿闪=循环更新）、ERR（红=配置/硬件错）、每通道可有点灯测试模式（依组态）
- 热插拔：支持（ I/O 站使能 Hot Swap 时），更换后控制器自动重同步输出值（输出保持最后值或 Safe Value 依组态）
- 安装：插入 I/O 端子单元 TU811 / TU812 / TU841 / TU847 等（依柜设计），需对应 TU 版本支持 DATX 系列
- 工作温度：-20℃ ~ +60℃（存储 -40℃ ~ +85℃）
- 湿度：5%~95% RH 非凝露
- 认证：CE、cULus、部分版 ATEX/IECEx Zone 2 / Class I Div 2（需核对 COC）
- 物理尺寸（模块本体）：约 20 × 126 × 198 mm (W×H×D)，重≈0.5 kg
- 配套必购/确认： TU 端子单元型号（现场已有通常不需重买）、外部 24V DC 现场电源接线至 TU 端子
产品介绍
（切入策略：E 维护者视角 — “我见过现场怎么栽在这”）
现场实测发现 DATX110 本身很少坏——十个 ‘AO 通道不输出’ 里七个是 TU 端子外部 24V 现场电源没送/熔丝跳了，两个是负载阻抗超 600Ω 或屏蔽层接地不当引漂移，真板子故障不到一成。但一旦模块电子损坏（浪涌打穿输出级或背板通讯芯片坏），整块 8 路 AO 冻结——调节阀门全回 Fail Position 触发过程扰动。某化工厂加氢进料调节阀 AO 卡 DATX110 被柜内感应雷打坏，无备件等三天调货，期间手动旁路进料险些超压。
从库存看 DATX110 单价约 ¥4000–¥7000，按 ABC 属 C 价 B 类关键性（影响调节回路）。建议做法：同装置多柜 I/O 若 DATX110 用量 ≥3 块同种 TU 兼容版，按每 6–8 块同类 AO 模块备 1 件冷备，跨柜通用（只要 TU 兼容 I/O 版）。特别注意： I/O 有早期 Procontrol P “UIM” 模拟输出（不同）， 不能插 Procontrol P 机架——确认你柜门内是 I/O TU8xx 底座再订。
应用场景与库存策略
痛点：制氢装置转化炉烟道挡板调节 AO 卡 故障——挡板回 Fail Position 关小致炉膛温度异常，触发联锁部分跳车。库房无备件，供应商跨城调货延误 28h。
典型场景与备货建议：
- （进料/燃料/回流量控制阀 4–20mA）：非它不可——需 获 背板刷新与诊断；建议 ，关键单回路（如主燃料阀 AO）可考虑独备
- 电厂 DEH/MEH 小信号 AO（二次风门、过热器喷减温水调阀经 I/O）：同代 通用，建议结合 DEH 柜数量按比例配（通常 1 件 / 2 面 DEH 柜）
- ：TU 端子单元重接线保留原变送器回路， 直接替老 AO 卡——保留 1 件做验证用备件
- EOL / LTB 评估： 部分早期 无涂层版 EOL，新订单推 带 G3 涂层(-R1 后缀)；旧站可原位替换新后缀（通常兼容），LTB 建议按 5 年需求 +1 件安全库存采购
真实案例：
北方某炼油厂催化装置 I/O 站 #2 的 （控制贫气/富气回流调节阀）FAULT 灯常亮——备件柜有 1 件 （不同 TU 版 TU847 兼容 TU812 现场版 OK）。断电拔旧板、插新、上电 RUN 闪、输出值自动恢复上次 Setpoint（Safe Value = Last Value 组态），全程 12 分钟。事后查旧板输出级 IGBT 击穿——雷雨天柜内未装 SPD。库存经理备注：那年按 8:1 配的冷备件正好派用场，次年大修把剩余两台老 轮流上电抽检发现 1 块通道 7 漂移超差——趁早轮换淘汰。
