描述
产品详情

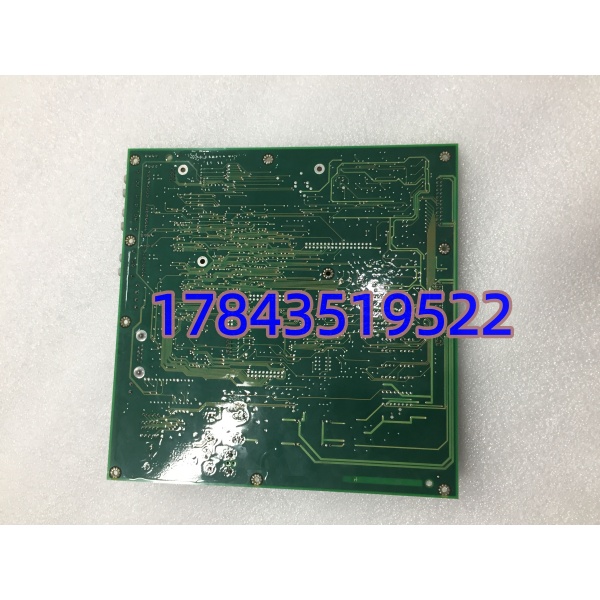

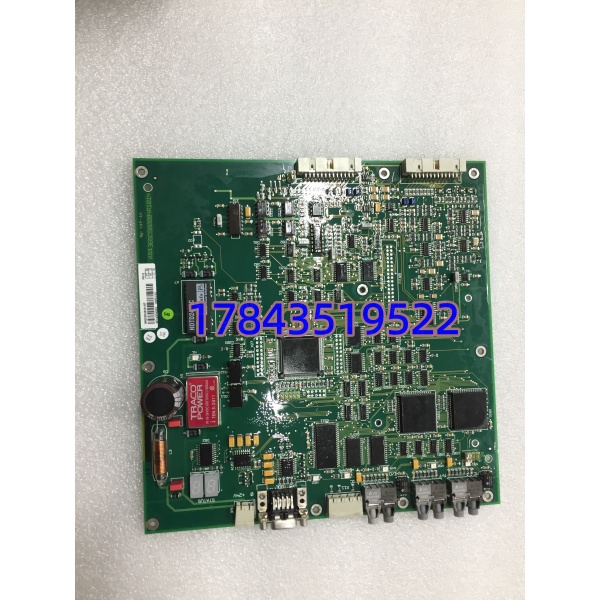

· 型号：3ASC25H203（商品名 DSBC172，部分文档写作 DSBC 172）
· 品牌：ABB（Procontrol / Advant OCS Legacy Product）
· 系列：Procontrol P13 / P14 — S100 I/O Bus Coupling & Extension Modules
技术参数
- ABB物料号：3ASC25H203（DSBC172 Triple Bus Coupler for S100 I/O system）
- 适用系统：ABB Advant OCS / Procontrol P13、P14 控制器架构，配合 PP841 / PP845 / PU515 等 CPU 模块使用
- 安装位置：S100 远程 I/O 机架最左侧（首位插槽），或通过总线扩展电缆连接主 CPU 机架
- 总线类型：S100 三总线（Triple Parallel Bus — Data / Address / Control），与 CPU 侧 S100 Bus Interface 对接
- 耦合方式：扁平电缆（短距）或 光纤/HSL 链路（长距扩展，需配对应 S100 Bus Extender 附件）
- 最大扩展能力：单 CPU 可带多组 机架（具体上限依 CPU 型号及总线负载，典型 ≤8 个远程段，每段 ≤16 I/O 模块）
- 板上固件存储：EEPROM / EPROM（版本须匹配 CPU 固件包，老版本可能导致 “Bus Error” 或无法进入 RUN）
- 状态指示：PWR（电源）、RUN（运行）、ERR（故障）、BS（总线状态）LED，用于现场快速判诊
- 供电方式：通过 机架背板取电（经系统电源模块如 SD82x 系列），典型工作电压 19.2～30 VDC，功耗 ≈ 3～6 W
- 通信速率： Bus 标准时序（非以太网速率概念），过程数据刷新周期由 CPU 扫描周期决定（典型 10～100 ms 级）
- 机械/安装：标准 模块宽度（单槽 20.3 mm 或 30 mm 依机架世代），35 mm DIN 导轨或 机架专用导轨，前端带把手及 LED 窗
- 工作环境：0～+55℃（运行），-25～+70℃（存储），5%～95% RH 无凝露
- 认证：CE / UL（依具体批次），符合 IEC 61131-2柜内安装要求（IP20）
- 生命周期状态：已停产（Legacy / Obsolete），仅二手尾仓或经测试翻新件流通
严格来说，DSBC172（3ASC25H203）EPROM/固件版本须与你现网 CPU 的 Advant / Procontrol 固件包匹配（如 PU515A FW x.xx 对应 DSBC172 EPROM label 含特定版本号）。买二手件务必要求卖家确认 EPROM 版本或提供可刷写空片/匹配版本，否则插上 PP845 可能报总线初始化失败。
产品介绍
DEH 改造项目里最要命的不是换 I/O 模块而是这块 DSBC172 暗病——某 300MW 机组 Procontrol P14 柜，运行十五年后耦合板上的总线驱动 IC 热漂移，现象是随机”Bus Timeout”导致 机架脱管，复位后暂时恢复但隔几小时又掉。它的作用简单说就是 CPU 与远程 I/O 机架之间的”翻译+门卫”， 三总线信号经它整形驱动后送往下挂所有 DI/DO/AI/AO 模块，本身不带逻辑运算但一旦失效整段 I/O 全盲。
跟前代 DSBC171 比，DSBC172（3ASC25H203）改善了总线驱动能力和诊断 LED 定义，硬件尺寸引脚兼容多数 机架，可直接代换（前提是 EPROM 版本适配）。ABB 早就将该产品线 EOL，新项目不可能再选型，它纯属现役老系统关键备件。采购唯一铁律：必须核验旧板 EPROM 版本标签或提供 CPU 类型/固件版本给卖家匹配，只比价格不问版本极易买到插上不跑的板子。建议顺带备一片放备件柜——这货故障率随年限上升且越来越难找。
替换与升级建议
✅ 直接替换（推荐，注意 EPROM 版本）
- ——同型号直接替换，插上前确认 EPROM 版本标签与旧板一致（或经 CPU 端固件下载重编程 EPROM），通常不断电拔出旧板→插入新板→重启 CPU 自动重初始化总线，工作量极小。
- ——插槽与引脚兼容， 机架物理可替；需确认 CPU 固件支持 及 EPROM 版本匹配，部分早期 PP841 老 FW 可能需微码更新，建议先咨询 ABB 服务或资深集成商。
⚠️ 需评估/改配置（非即插即换）
- 升级至 Advant Controller 410/450 或 AC 800M + S800 I/O——属整体系统改造，需重新做 I/O 映射和柜内接线，不在同代产品替换范畴，仅建议新项目或大规模改造时考虑。
❌ 硬件不兼容
- ——背板电气、机械、协议完全不同，不可替用。
- ——即便插槽吻合也须查系统固件兼容性，大多数不通用。
