描述
产品详情

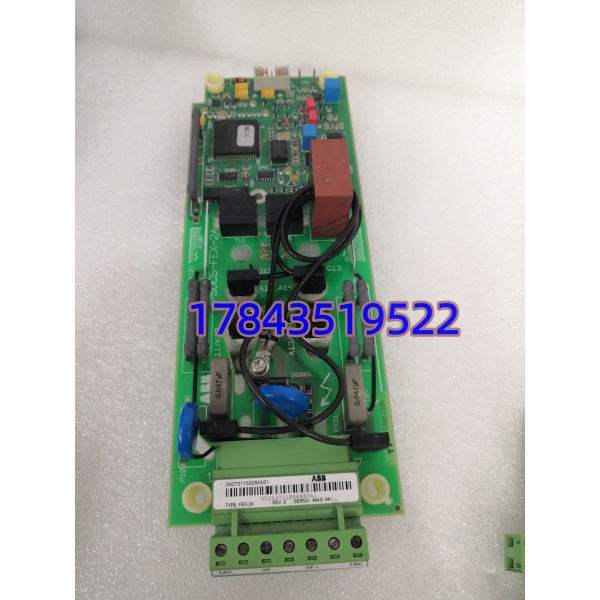

· 型号：3ADT311500R0001（对应 SDCS-FEX-2A）
· 品牌：ABB
· 系列：DCS400 / DCS500 DC Drive — SDCS Control Rack Extension Board (FEX-2A)
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| ABB 物料号 | 3ADT311500R0001 | 板边白字印刷 |
| 商品型号 | SDCS-FEX-2A（也见旧写法 SDCS FEX-2A、SDCS-FEX-2） | FEX-2 与 FEX-2A 通常固件/校准微差可互换 |
| 制造商 | ABB Drives / ABB Motion（原 BBC） | 瑞典/芬兰产典型 |
| 适用驱动 | ABB DCS400 系列（DCS401/402/500 等）及 DCS500 系列（DCS501/502/800）SDCS 控制机架 | 插 CON-2/3 旁扩展槽 |
| 板型 | SDCS 子板 — 矩形 PCB 带卡扣/导向销，经 2×20 或 2×24 排针连主控制板 | 非独立机箱 |
| 模拟输入 | 典型 2～4 路 ±10V 或 0–20mA（依固件用途映射为速度给定/电流给定/外部模拟反馈） | 12bit ADC 典型 |
| 模拟输出 | 典型 1～2 路 ±10V 或 0–20mA（如电枢电流监视、励磁电流监视输出） | 12bit DAC |
| 数字 I/O 扩展 | 若干 DI/DO 点（通常 2–4 pt）用于外部允许/故障复位/状态指示 — 依 DCS 参数分配 | |
| 校准数据 | 板载 EEPROM 存增益/偏移校准系数，与主机 CON-2/3 自动握手读取 | 换板不需手工标定 |
| LED 指示 | PWR / ACT / ERR（依硬件 rev） | 面板丝印 |
| 隔离 | 现场模拟—SDCS 背板 500 V AC 测试（光耦），通道间非隔离 | IEC 61131-2 参照 |
| 背板供电 | +5 VDC / ±15 VDC 取自 SDCS-CON-2/3 控制板机架背板 | 典型功耗 < 3 W |
| 安装位置 | SDCS-CON-2 或 SDCS-CON-3 主控板旁扩展槽（标有 FEX / EXT） | 参阅 DCS400/500 硬件手册 |
| 工作温度 | 0 ～ +55℃（柜内） | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (约) | 约 150 × 100 mm（SDCS 子板标准尺寸） | FR-4 环氧玻纤 |
| 重量 | ≈0.12 kg | |
| 生命周期状态 | Obsolete / EOL（DCS400/500 平台 Legacy，市面 NOS + Certified Refurbished） | 建议确认现货 |
| 认证 | IEC 61800-5-1 / CE / UL per drive system整机认证 | |
| 参考手册 | ABB DCS400 Hardware Manual 3AUA0000001696；DCS500 SDCS-CON / FEX Description 3BSE… |
产品介绍
帮一家钢铁厂冷轧线查过”张力闭环偶尔发散”——DCS402 驱动外接模拟速度给定经 SDCS-FEX-2A 进系统，量给定端电压稳但 DriveMonitor 显示 AI 值慢漂。拆 发现板上输入放大器温漂超差（运行第 16 年），换 NOS 板后漂移消失。(严格来说 板载 EEPROM 存各通道 Gain/Offset，换新板后 SDCS-CON-2/3 上电自动读入校准系数——大多数情况不需手动标定，但若旧板曾现场微调过参数建议记下 DriveWindow 里 Pxx.xx 模拟校准值备用核对。)
SDCS- 是 ABB 上一代直流传动 DCS400/DCS500 控制机架的模拟量扩展板，用来接入外部模拟给定（速度/转矩/电流）或将内部变量（电枢电流/励磁电流）监视输出给记录仪/PLC。从供应链看 DCS 老平台已整体 EOL，ABB 不再产新件——它是典型的高停机敏感 A 类驱动备件，直流传动故障缺此板往往只能停机场候调货。建议对仍运行 /500 的装置每台同种驱动机架备 1 件冷备件(Buffer Stock)，多台同型驱动可共享 1–2 件池化（注意确认 CON-2 vs CON-3 机架兼容）。我们出货 NOS 核对 ABB 原厂激光标签 3ADT311500R0001 及 rev，翻新品在 测试机架做模拟信号注入→DriveWindow 读值校验线性附截图。
替换与升级建议
✅ 直接替换
- SDCS-（3ADT311500R0001）←→ 同型号或早期 SDCS-FEX-2（无尾 A）——插槽与 EEPROM 握手兼容可直接互换，断电拔出旧板插新，/3 重启后自动读校准系数。建议记下原板序列号/校准版本便于追溯。
- 若原系统用 SDCS-FEX-1（不同 I/O 定义）不可混——见下方。
⚠️ 软件兼容（需改配置／校验）
- SDCS- 与 SDCS-FEX-2 互换通常无程序改动——个别极早期 固件(< v.x.x 需查 Release Note) 对 新 EEPROM 格式不识别会报 “FEX Board ID Error”，遇此升级驱动固件或联系 ABB 遗留支持。换新后建议进 DriveWindow → Parameters → Analog Input 核对 % 标称值对应外部信号无跳变。
- 迁移至 DCS800（新世代直流传动）或 ACS880 系列——控制架构完全不同， 无对应替代，属整机驱动换代。
❌ 硬件不兼容
- SDCS-FEX-1（不同通道定义/固件对象）、SDCS-IOB（数字 I/O 扩展板）——物理插槽同但功能编码不同，插错 /3 报 Board Mismatch 且不工作。
- 不能独立运行，必须插 SDCS- 或 CON-3 控制板机架背板——单独购买不含主控板。
