描述
产品详情

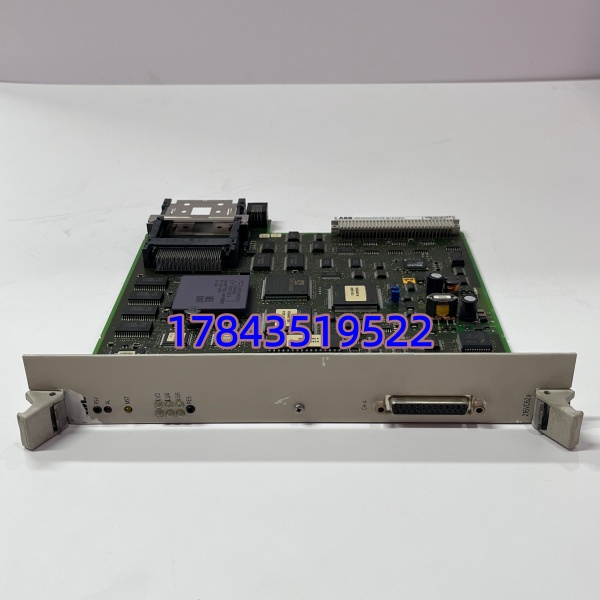

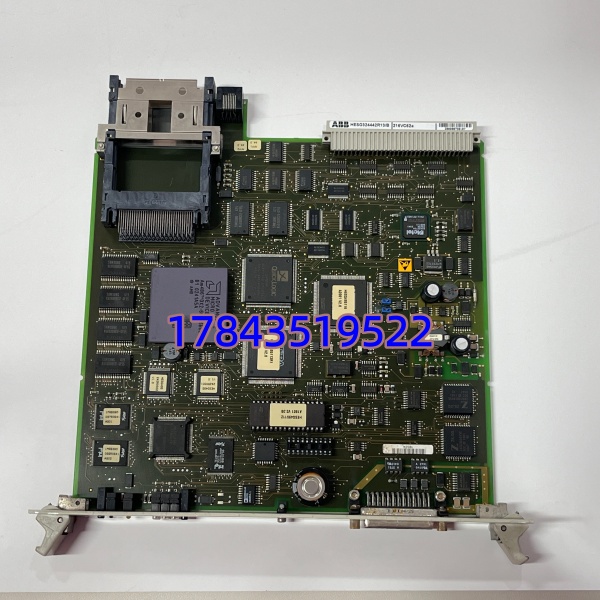

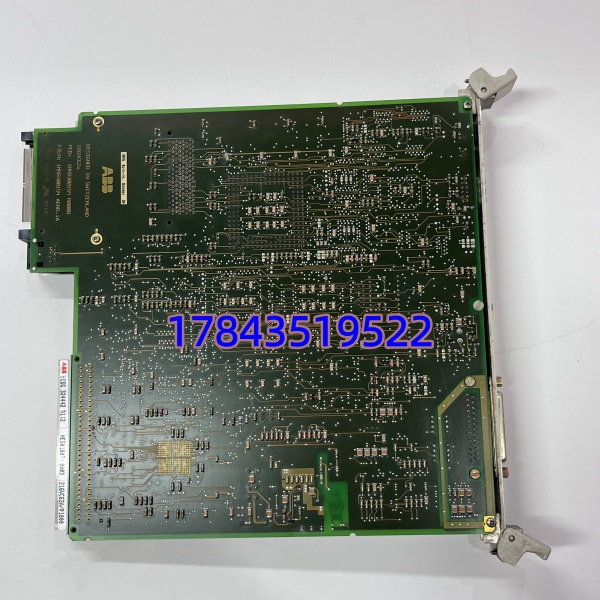

· 型号：216VC62a（HESG324442R112）
· 品牌：ABB
· 系列：Symphony Plus / AC 800M — S900 I/O 模拟量输入模块（Universal AI）
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 型号 | 216VC62a（-P1000 为后缀标识，核心件号 HESG324442R112） |
| 产品类型 | S900 I/O 通用模拟量输入模块（8-Channel Universal AI） |
| 适配系统 | ABB Symphony Plus DCS / AC 800M 控制器 + S900 I/O 基座（如 210NT92） |
| 输入通道 | 8 路差分输入，每 2 路为 1 个隔离组，通道可独立软件组态 |
| 信号类型 | 热电偶 J/K/T/E/N/S/B/R、RTD Pt100/Pt1000/Cu50、4–20mA、0–20mA、±20mA、0–5V、0–10V、±10V、±20mV |
| A/D 分辨率 | 24 bit（Σ-Δ ADC） |
| 测量精度 | 电流/电压 ±0.02% FS；热电偶 ±0.1℃（含 CJC）；RTD ±0.05℃ |
| 冷端补偿(CJC) | 内置高精度铂电阻，补偿精度 ±0.1℃ |
| 采样/更新率 | 10–100 Hz/通道 可调；整模块扫描周期 ≈ 55–100 ms |
| 隔离耐压 | 通道组间 / 通道对背板 ≥ 2500 V AC（1 min），光耦隔离 |
| 输入阻抗 | 电流模式 ≤100Ω（外部分流），电压模式 ≥1 MΩ |
| 过压/过流保护 | ±36 V DC 输入钳位，通道级短路/开路/超量程检测 |
| 供电方式 | 背板总线 +24 V DC（18–30 V DC 允许），典型功耗 ≤1.5 W |
| 工作环境 | 工作 -25～+60℃（部分批次 -20～+70℃），5–95% RH 非凝露，IP20（机柜内） |
| 诊断与指示 | 每通道断线/短路告警；面板 RUN / ERR / CHx LED；故障代码上传至控制器 |
| 符合标准 | IEC 61000-4 EMC 全套、IEC 61131-2、CE 标记 |
| 安装形式 | 插入 S900 I/O 基座弹簧端子底座，支持在线热插拔（系统识别后需确认 I/O 配置） |
产品介绍
火电厂 DCS 改造里最烦的就是一个温度点要一种 AI 卡——216VC62a 把 TC、RTD、mA、V 全塞进同一张 8 通道卡，软件里点几下就切信号类型，省掉一半备件种类。现场实测它的 24bit ADC 配合内置 CJC，K 型热电偶在 0–600℃ 区间漂移基本压在 ±0.15℃ 内（前提是端子排处做好屏蔽与冷端同温），比老款 12/16bit 模块省掉外置温度变送器。
对采购而言要认清一点：ABB 已将该系列转入”经典备件(Legacy)”状态，全新原包极少，市面流通基本是 Surplus 库存或经过老化测试的拆机件。下单一定注明要”带 ABB 原标签 + 测试报告 + 清除旧组态”，别贪便宜买无标签的白板卡——插上 Composer 读不到模块 ID 是最常见翻车原因。它不适配 Procontrol P 老系统直接插，老 Advant 机架也需确认底座是否为 S900 型。
替换与升级建议
✅ 直接替换
- 同型号 216VC62a HESG324442R112 / HESG324442R112-F：硬件完全等同，不同后缀（-F 等）多为批次/产地差异。换上后需在 Control Builder/Composer 中确认 I/O 配置已包含该模块定义，重新下载 I/O 映像即可。工作量≈重新下装 I/O 配置（约 10–20 min）。
⚠️ 软件兼容（需确认基座/固件）
- S900 系列其他 AI 模块（如 SA801F / SD802 等 S800 I/O 模拟量输入）：物理基座不同（S800 vs ），不能直接插同一底座互换，需同步更换端子基座及更新硬件目录版本，属中等级改造。
- Advant OCS / Procontrol P 系统原有 AI 卡（如 DSDP170 等）：架构完全不同，216VC62a 无法物理替代——若整柜升级为 Symphony Plus 才可考虑配套 机架新装。
❌ 硬件不兼容
- ：引脚定义不同，强插可能损坏背板，严禁互插。
- 第三方 DCS（Honeywell/Emerson/Yokogawa）AI 卡：总线协议与物理接口均不通，无适配方案。
原厂已列为 Legacy Part，无全新 OEM 直接迭代型号。建议按机架数量 1:1 备 1 块库存，遇紧急故障直接更换。
常见问题解答 (FAQ)
Q1：这卡能直接插我原来的 Advant Controller AC450 机架吗？
不行，216VC62a 是 I/O 模块，只认 Symphony Plus / AC 800M 的 基座。Advant 老机架（IMASI23 等）背板总线不同，物理不兼容，强插会烧。若整机未升级建议继续找 Advant 原系列 AI 卡。
Q2：8 个通道能混着用吗？比如 4 路 Pt100 + 4 路 4–20mA？
每通道独立组态，完全可以混用——但注意每 2 通道共享一个隔离组，同一组内信号参考地尽量一致，避免共模电位差拉高噪声。组态内在 Control Builder M 的 I/O Channel Parameter 里分别选 Signal Type 就行。
Q3：买拆机测试件稳妥吗？怎么验证好坏？
只要供应商提供 ABB 原序列号标签 + 上电机架读取 Module ID 成功 + 各通道施加标准信号（如 4mA/20mA 或 100Ω 模拟 Pt100）回读误差在标称范围即 OK。建议收货当场要求卖家演示或提供测试视频/截图，不退无报告件。
Q4：热电偶测温偏差大一般什么原因？
先核对三点：①组态里热电偶型号（J/K/S…）与现场传感器一致且极性未反接；②补偿导线型号匹配，端子排处温度与模块 CJC 传感器同温（别让端子排暴晒）；③屏蔽层单点接地。仍偏可进在线校准做 Offset 微调。
