描述
产品详情

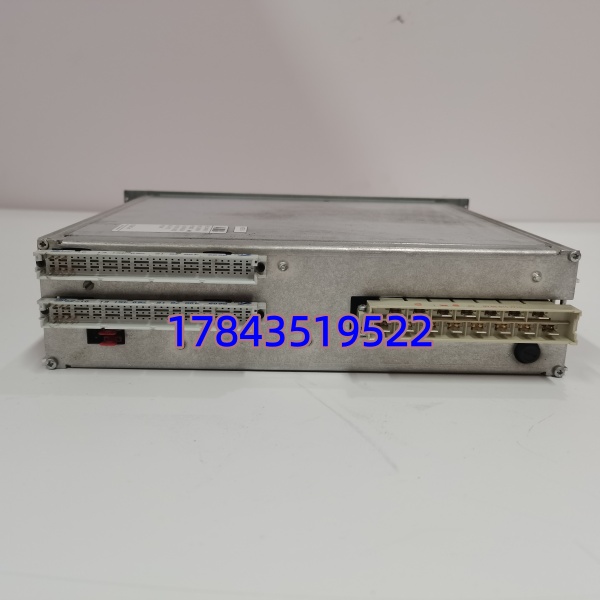

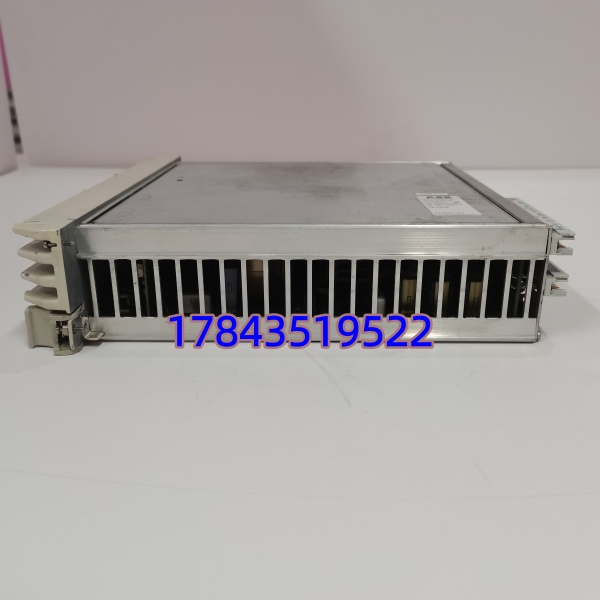

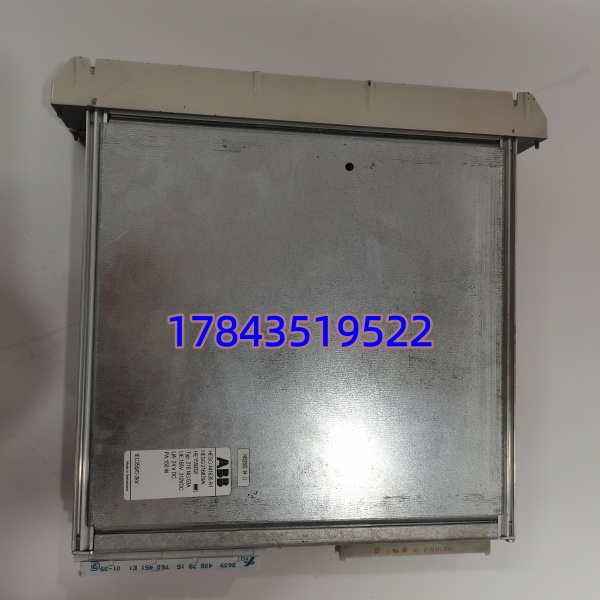

· 型号：216NG63A
· 品牌：ABB（Hitachi Energy）
· 系列：Symphony™ / Advant OCS DCS — Redundant Power Supply Module
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 主型号 | 216NG63A | — |
| ABB 物料号(Order No.) | HESG441635R1 | 请以合同标注为准 |
| 配套安装底座 | HESG216879-K / HESG216877-K | 底座需单独订购或确认已装机 |
| 产品类型 | 系统冗余开关电源模块 | 为控制器/I/O机架供电 |
| 输入电压 | 100–264 V AC (47–63 Hz) 或 110–300 V DC | 自动识别 |
| 输出电压 | 24 V DC ±2%（可调典型 22–28V） | — |
| 额定输出电流 | 10 A | 连续 |
| 额定功率 | 240 W | — |
| 冗余能力 | N+1 并联均流，自动无缝切换 | 支持在线热插拔更换 |
| 保护功能 | 过压(OVP)、过流(OCP)、短路(SCP)、过温(OTP) | — |
| 状态指示 | 前面板 LED（绿色=正常 / 红色=故障）+ 故障告警继电器 NO/NC | — |
| 隔离耐压 | 输入/输出 ≥3 kV AC（典型） | IEC 60950 / IEC 61010 |
| 纹波噪声 | <100 mV p-p（典型 <1% Vpp） | — |
| 工作温度 | -25℃ ～ +70℃ | 降额参考原厂曲线 |
| 存储温度 | -40℃ ～ +85℃ | — |
| 湿度 | 5%–95% RH（无凝露） | — |
| 尺寸(约) | 85 × 125 × 115 mm（单槽宽） | — |
| 重量(约) | 1.4–1.6 kg | — |
| 认证 | CE / UL / cUL / IEC 61000 EMC | 依出厂批次 |
产品介绍
DCS 机柜半夜因电源模块老化跳闸——这是某个乙烯项目里碰到过的真实糟心事，整套 Advant 控制器跟着掉电，恢复花了近两小时。216NG63A 就是 ABB 为 Symphony/Advant OCS 系统专门配的 24V DC 冗余电源，一对并排在底座上做 N+1，任一个挂掉另一个默默顶上，控制室根本感知不到。输出 24V±2% 纹波压到 <100mV，对模拟量模块和通信模件比较友好，不至于因为电源噪声引发偶发测量跳变。（严格来说，它只在配对应底座 HESG216879-K 或 HESG216877-K 时才是完整安装——老机架若用的是更早版本的 216NG62 底座，物理能插但固定卡扣方向可能不一致，建议核对再订。）
采购角度说，这模块 ABB 已逐步转入长交期状态（欧产常规 8–16 周），国内渠道偶有库存但通常要求整单配底座。对连续生产的电厂/石化装置，建议按机架对数 1:1 备一块周转件——比等原厂交期划算太多。下单前拍一下现装机柜电源底座照片给我们核对版本，能避开退换货耽误抢修。
替换与升级建议
✅ 直接替换
- 216NG63A（HESG441635R1）← 同代同后缀：硬件完全互换，同底座热插拔更换即好，不需改系统组态，5 分钟内完成。
- 216NG62A → 216NG63A：同为 216 系列 24V 电源，输出电流由 5A 升为 10A，物理插槽兼容同底座，可直接升级替换，系统无需重配置，但注意负载总电流勿超限值。
⚠️ 软件兼容（需核对接线/底座）
- 早期 216 系列老电源（非 NG 后缀，如某些 SattCon 20 专用电源）：输入/输出规格接近但安装导轨与底座锁扣不同，不能直接插——需同步更换电源底座及相应背板短接线，改动量中等（约 30 min/机架），成本主要是底座物料。
❌ 硬件不兼容
- ABB AC 800M 专用 PS 系列（如 SD822/SD823）、S500/S800 I/O 末端供电模块：完全不同安装形式与背板接口，物理无法装入 216 机架。
- 通用明纬/菲尼克斯 DIN 导轨开关电源：电性能可凑合但无 N+1 均流总线、无故障干接点告警、无法热插拔，不满足高可用性 DCS 机柜原设计要求，不建议作为永久替代。
若无新件且交期不可接受，市场仅存库存翻新件或拆机测试件可选——必须要求供应商提供通电测试报告及序列号核对底座兼容性。
常见问题解答 (FAQ)
问：这玩意能直接换我机柜里现在那个旧电源吗？要停机改程序不？
答：只要现装的是 216NG63A 或确认同底座兼容的老款 216NG6x 系列，可以带电热插拔更换（先拔故障模块，插入新品），DCS 配置软件不需改动。建议先确认底座型号是 HESG216879-K 或 HESG216877-K。
问：现货一般几天发？ABB 原厂新件交期多少？
答：国内有库存通常 1–5 个工作日发出；ABB 欧洲原厂订货惯例交期 10–16 周（视排产），急单建议提前确认是否有保税仓或测试合格拆机件。
问：HESG216879-K 底座必须一起买吗？
答：如果机柜里已有对应底座则只买电源模块本体即可；新装或底座老化腐蚀严重才需一并订购。底座和模块是分体包装，别漏看现柜照片再下决定。
问：一个机架配几块 216NG63A？
答：标准做法是一对（2 块）做 1+1 冗余给同一机架供电，N+1 模式下可多机架共享冗余。单块也能跑，但失去冗余保护——对关键装置不推荐长期单电源运行。
