产品详情

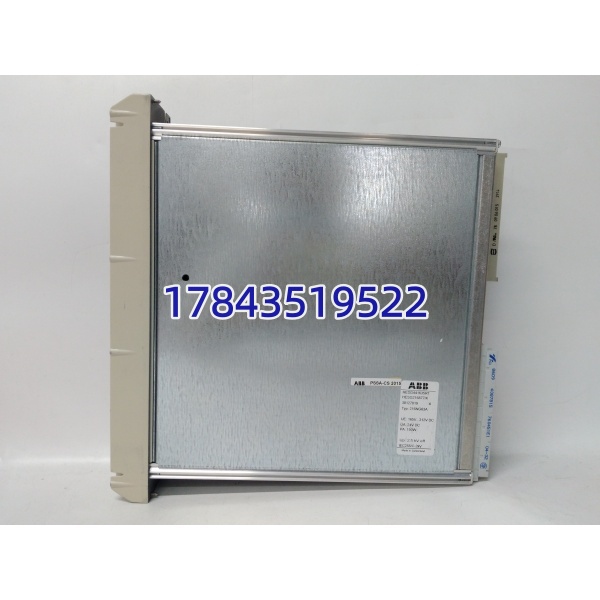

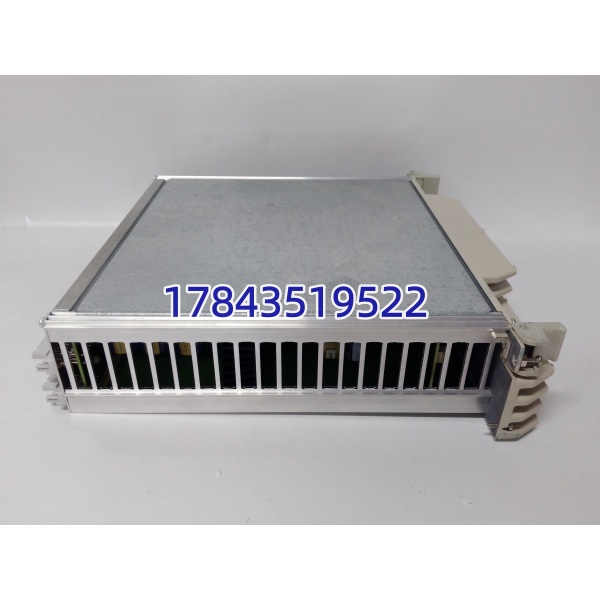

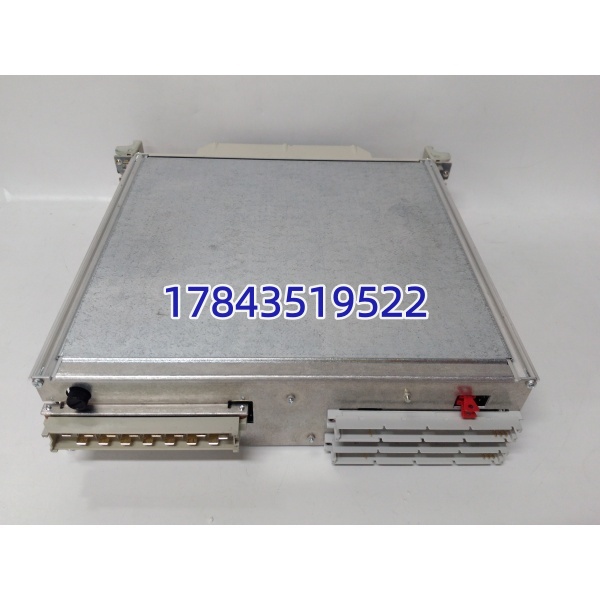

· 型号：216NG63A（常见配套组件号 HESG441635R1 主板 + HESG216877K 协处理/扩展子板）
· 品牌：ABB
· 系列：UNITROL® 5000 系列 — Digital Excitation Regulator Module
规格参数
- 模块类型：励磁调节器 CPU / 数字电压调节模块（AVR Controller Board）
- 适用系统：ABB UNITROL 5000 静止励磁系统、部分 UNITROL 6800/SVC 应用（需核对 BOM）
- 处理器：32位微控制器 + DSP 协处理（子板 HESG216877K），依版本
- A/D 采样：多通道同步采样 PT/CT 信号（发电机电压/电流/磁场电流），分辨率 ≥ 14bit
- 控制功能：AVR（自动电压调节）、Manual/Follow-up、PSS2A、OEL/UEL、V/Hz 限制（固件依赖）
- 触发接口：通过光纤或 TTL 脉冲至可控硅功率柜（与 COB / Gate Pulse Amplifier 配合）
- 通讯/背板：与本地 I/O（DI/DO/AI/AO）、HMI（通过串口或以太网网关）通讯
- 前面板：LED 状态指示（Run / Fault / Com / Health）、DIP 开关或按键（依版本）
- 非易失存储：EEPROM/Flash 保存参数组、录波数据（典型数 KB～数十 KB）
- 供电：由励磁柜 DC 110/220V 或柜内稳压电源转 5V/±12V 经背板供给，典型 < 15W
- 热插拔：支持（系统配置允许多 CPU 冗余时在线更换，单 CPU 需停运）
- 工作温度：0～+55℃（柜内空调环境），5%～95% RH 无凝露
- 存储温度：-40～+85℃
- 编程/调试：ABB Unitrol 专用 PC 工具（CoDeSys 不适用，用 Excitation Setup Software）
- 认证：符合 IEC 60255 / IEEE 421.5 励磁系统标准（作为原厂组件）
产品介绍
216NG63A 是 ABB UNITROL 5000 励磁柜里真正跑 AVR 算法的板子——它读 PT/CT 来的发电机电压电流、计算励磁给定、发触发脉冲给可控硅桥，同时执行 PSS、过励限制、欠励限制等全套励磁功能。HESG216877K 通常是它上面的 DSP 扩展子板或接口子卡，成套更换。参数和录波存于板载 Flash/NVRAM，调试用 ABB 专用励磁软件连串口或以太网网关下装。
有一点要注意：这不是普通 PLC 模块，不能用 Control Builder 或 CoDeSys 编程。换新板必须从原工程备份（*.uep 或厂家提供参数文件）重新下载参数，旧板 NVRAM 中参数若丢失需靠备份恢复。另外市面上流通基本是拆机测试件，换之前确认柜内 COB（通讯板）、I/O 板固件版本兼容——大版本跨度可能报 Hardware Mismatch。
应用场景与行业案例
痛点：电厂 UNITROL 5000 励磁柜”Regulator Fault”红灯亮，复位无效——查下来 216NG63A 板载 NVRAM 校验失败或 CPU 跑飞。这种故障直接造成发电机无法建压并网，停机等原厂发货要数周。备一块测试好的在继保室能救急。
典型场景：
- 火电/燃机——发电机静态励磁 UNITROL 5000，双 CPU 冗余配置（主/从）
- 水电——贯流式/混流式机组自并励励磁，AVR + PSS2A 运行
- 核电辅助——柴油发电机励磁调节（UNITROL 变体）
- 老系统维护——原 SYMADYN+/BBC 励磁升 UNITROL 5000 后保留此 CPU 板架构
- 工业自备电厂——高炉 TRP 机组励磁备件，减少非计划停机
真实案例：
前年协助某 135MW 自备电厂年检，开机前励磁柜送电后 216NG63A Fault LED 常亮、HMI 报”Regulator not responding”。插笔记本连 ABB Excitation Tool 读不到板——NVRAM 挂了。幸亏技改时留了参数备份和一块拆机测试板，断电抽出旧件（HESG216877K 子板一同换下）、插入新板、下载 .uep 参数、Run 灯亮、建压正常。电气专工说”要没备份参数和这块板，今天别想并网”。
