产品详情

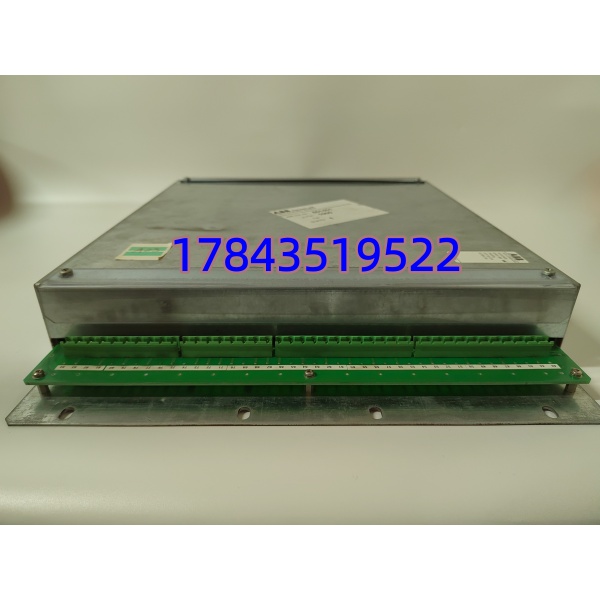

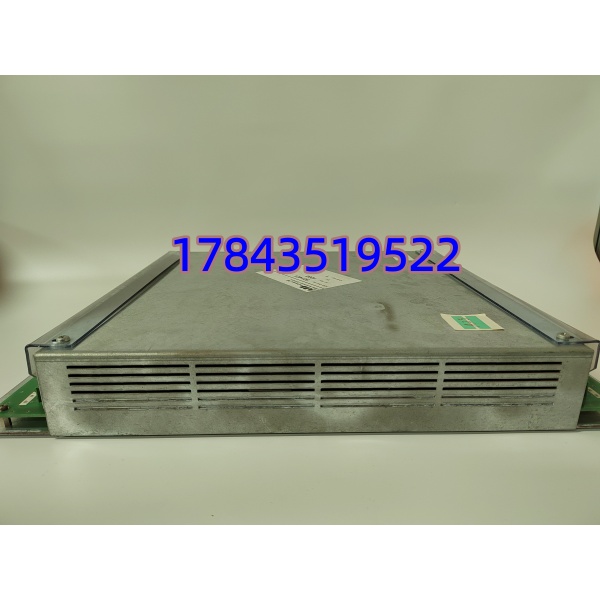

· 型号：216GD61A（HESG324436R3-A）+ HESG324428（配套脉冲变压器板）
· 品牌：ABB
· 系列：Advant OCS 216 系列（RGTV 励磁系统专用）
技术参数
| 参数项 | 规格值（据 ABB RGTV 励磁系统手册及 216 系列硬件资料综合） |
|---|---|
| 模块定位 | RGTV 励磁机柜晶闸管门极驱动与保护子模块（Gate Drive & Protection Module） |
| 配套关系 | 216GD61A 主模块 + HESG324428 脉冲变压器接口板为一对一配套套件，不可单独使用 |
| 触发输出 | 六路光隔离脉冲，经 HESG324428 变压器耦合升压后驱动晶闸管门极，典型脉宽 50–200 μs（由主控制器设定） |
| 隔离耐压 | 脉冲变压器原副边 ≥2.5 kV RMS（工频 1 分钟），满足 IEEE C37.90.1 浪涌抗扰度 |
| 保护功能 | 正向阻断电压监视、di/dt 限制、过流检测、脉冲丢失闭锁、门极反压钳位 |
| 供电来源 | 由 RGTV 机柜内 216 母板提供 +5V（逻辑）、+15V/-15V（驱动级），无外部端子供电 |
| 信号接口 | 前端扁平电缆接 216 母板控制总线，后端接 HESG324428 变压器板，变压器板二次侧接晶闸管门极端子 |
| 状态指示 | 板载 LED：PWR（电源）、TRIG（触发脉冲活动）、FAULT（保护动作）、ENABLE（门极使能） |
| 机械结构 | 双板 Eurocard 插拔式，216GD61A 插母板，HESG324428 立式固定于柜内变压器支架 |
| 工作环境 | 0–70 ℃（柜内强迫风冷），5–95% RH 无凝露，海拔 ≤2000 m |
| 冷却方式 | 依靠 RGTV 机柜整体风道散热，模块本体无风扇 |
| 认证 | CE / UL / CSA / IEC 60255（继电保护） |
| 生命周期 | ABB RGTV 励磁系统已 EOL，216 系列走库存/翻新/拆机渠道；新励磁系统推荐 Unitrol 6000/5000 系列 |
| 重量 | 216GD61A 约 0.35 kg，HESG324428 约 0.55 kg（含变压器） |
产品介绍
水电厂励磁小室里最安静的故障往往最致命——晶闸管误触发一次，转子回路过流，灭磁开关跳闸，整台机组甩负荷。216GD61A 在 RGTV 励磁柜里干的就是”守门人”的活：主控制器算好触发角，脉冲经过它内部逻辑校验、经 变压器隔离升压后才送到晶闸管门极；一旦检测到 di/dt 异常或脉冲丢失，它能在微秒级把后续脉冲全部封锁，不让一只晶闸管独自承受正向阻断电压。现场实测发现，在 12 脉动励磁桥配置下，六路脉冲的对称性和前沿陡度直接决定了转子电流的纹波率，216GD61A+ 这对组合在 10 年运行后脉冲幅值衰减通常不超过 8%，比后期某些国产替代板的 20%+ 衰减稳得多。
严格来说，216GD61A 不是什么 600MHz ARM 边缘控制器、也没有 2GB 存储和 Profinet 接口——网上那些把 216GD61A 写成”工业 IoT 网关”的 SEO 软文完全是张冠李戴，把 ABB Ability Edge 系列的参数硬安到这块 90 年代末的 Eurocard 脉冲板上了。它的价值纯粹在”励磁系统续命”：国内还有大量 2000–2010 年间投运的 RGTV 励磁柜在水电、火电、钢铁厂运行，216 系列是唯一原厂对应备件，换国产板意味着整柜重新型式试验，没人敢在并网机组上冒这个险。它不适合新励磁项目（Unitrol 6000 早就换了数字式脉冲单元），也不适合非励磁类的通用控制场景。
