描述
产品详情

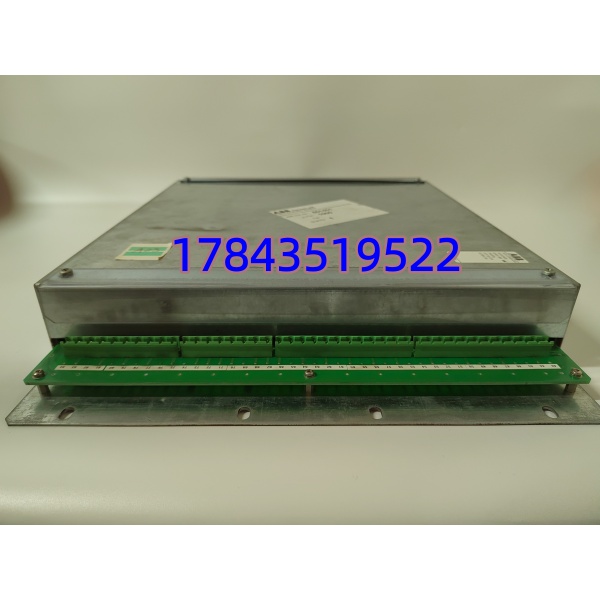

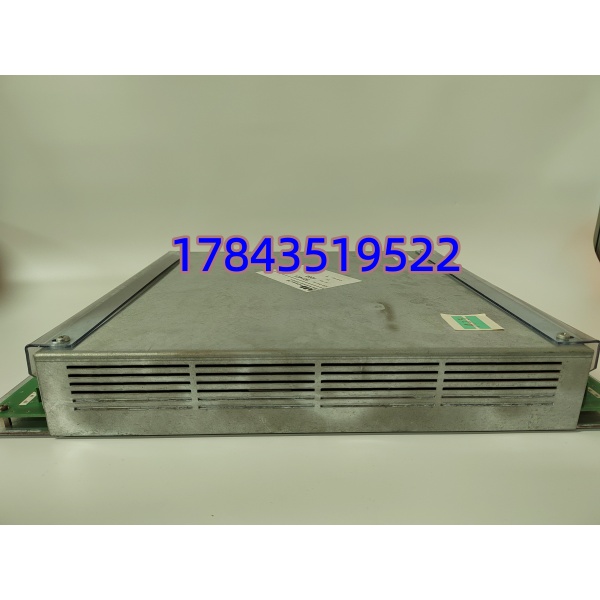

· 型号：216GD61a（长标识：ABB 216GD61a HESG324436R3-A HESG324428，216GD61a=发电机保护模块基型，HESG324436R3-A=PCB/固件版本，HESG324428=关联物料/电缆代码）
· 品牌：ABB（Asea Brown Boveri）
· 系列：ABB ADVANT OCS / MasterPiece 200系列老发电保护产品线（216G Generator Defense，61a版）
规格参数
- 产品全称：216GD61a — Generator Defense Module (GD61a), part of ADVANT OCS / MasterPiece 200 series
- 制造商：ABB（原Advant OCS线，现ABB Ability System 800xA后继，216G属EOL边缘老保护）
- 系统归属：ADVANT OCS机架（MasterPiece 260/280控制器插槽），或柜装独立保护头配外部PT/CT端子块
- 模块类型：发电机主保护专卡：差动87G、过流51/51V、欠/过频81O/U、逆功率32P、失磁40、电压/频率保护
- 测量输入：PT三相100/120/208/480 V AC（配PT变比，后端通过端子块HESG324428进模块），CT三相0–5 A直入或0–5000 A配CT变比（差动CT星/三角接线内可设）
- 保护定值：差动启动0.1–2.0 In，斜率15–100%可设，过流0.5–20 In/0.05–10 s，逆功率0.5–10% Pn/0.1–10 s（根据官方Datasheet及MRO渠道数据）
- 输出：经背板给MasterPiece做事件记录+报警，本地继电器跳闸输出（常开/常闭隔离250 V AC/2 A），模拟±10 V/4–20 mA给励磁/调速器
- 通信/背板：插MP260机架背板连MasterPiece CPU（专有Advant总线），前面板RS-232/485做本地配置（PG串口接ToolboxST/Advant Master），HESG324428为串口或端子电缆代码
- 供电：24 V DC背板供（18–32 VDC），或独立24 V端子依安装形式，典型功耗≤8 W
- 安装：MP260机架槽位（单槽宽欧卡），或柜装DIN轨+端子外壳（独立保护头版），IP20柜内，前面板Run/Err/Trip LED
- 物理：约160×100×25 mm欧卡（插机架），柜装版约180×130×90 mm含壳/重≈0.35 kg（欧卡）/0.9 kg（柜装）
- 工作条件：0℃至+60℃操作（柜内），存储-40℃至+85℃，5–95% RH非冷凝，MTBF渠道/MRO>10万小时需核对原厂
- 标准：IEC 60255/60282保护继电器标准，IEEE C37.102发电机保护导则，API 612相关需核对
- 生命周期：原厂EOL/NRND，新线用ABB RET670/REF610或System 800xA保护，216GD61a靠MOP拆机顶老自备电厂/小水电/余热发电柜
产品介绍
从维护者视角切入：这不是System 800xA里光鲜的AC800M槽卡，也不是RET670新屏保，而是ADVANT OCS机架里那块泛黄标签写着216GD61a的老发电机保护——现场实测发现，山区10 MW自备电厂或水泥厂余热发电柜门上还钉着独立版，PT引6 kV母线通过端子块HESG324428进模块，CT穿发电机出线算差动，逆功率0.5%时Trip继电器闭合并网开关防电动机运行。严格来说，它只在固件配套老Advant Master v3.x–v4.x下原生支持，新800xA要加网关桥Advant总线，物理插槽/通信全不兼容（请以原厂手册为准），老线动不了因为重定值映射IEC 60255要停保护做试验。
作为库存经理，这归ABC的A类：一台自备电厂发电机差动保护死区里模块烧了=全厂停电等外网购电+调度罚，模块单价拆机一两千但停线赔六位数起。TCO算，216GD61a是1990–2000年代ADVANT主力，ABB早EOL交期无，老小水电/钢铁余热/数据中心备用柴发并网上网还在跑，属于“停产、MRO靠拆机、建议备1件冷备+秋检做保护模拟（注入CT/PT模拟量看Trip LED）”的典型保命件。新RET670精度高但柜门开孔/通信/保护定值全改，检修期不给。
应用场景与库存策略
痛点切入直白：凌晨水泥线回转窑余热发电突然216GD61a Err灯常亮Trip继电器误动，发电机脱网全厂切外网购电——维护以为是定值漂移，重置没用，拆发现HESG324436R3-A版PCB上差动运放芯片烧（附近变频器谐波串进CT未装隔离CT）。ABB代理说216G EOL last-time-buy关了，只能翻MRO二手池，调货跨三省带不确定固件版本（R3-A与R2-B跳线微差），保护误动一次调度罚八万。
典型场景与备货建议：
- 小水电/自备电厂（<30 MW）：MP260机架插216GD61a做发电机差动+逆功率，连MasterPiece 280上报事件。建议设备科备1件冷备件（Buffer stock）放防静电袋+干燥柜，每年秋检做保护模拟：CT模拟注入差流0.15 In→差动Trip LED亮+继电器闭，读Advant Master事件日志吻合。
- 钢铁/水泥余热发电：柜装独立216GD61a版（非机架）驱并网跳闸，端子块HESG324428进PT/CT。建议按每柜备1件，成色选测试OK拆机（新交期无），附原跳线/定值照片（R3-A版差动斜率设15%还是30%），别拿未测“外观件”顶（运放级易烧）。
- 数据中心/医院备用柴发并网：老线用216GD61a做逆功率保护防电动机运行，宽温0–50℃柜内十年。建议Last-time-buy：现在MRO还有拆机就囤2–3件，贴“仅216GD61a HESG324436R3-A，伴随机架.config软拷U盘+跳线照”。
- 造纸/石化辅机发电机：ADVANT OCS混用216GD61a+216TD51a（变压器保护），升RET670要换整柜+重做IEC 60255定值映射试验停线两天。建议安全库存=停保护试验间隔：若年检失败=调度罚五万，那就备1件冷备+秋检做bench注入CT/PT模拟量看Trip LED/事件上传。
真实案例：南方某水泥厂余热发电（6 MW），2024年秋检后首并网，216GD61a（柜装独立版，HESG324436R3-A）突然误Trip，发电机脱网全厂切外网购电28分钟罚六万。维护查Advant Master事件“Diff Trip 0.12 In”但CT二次侧量零，拆模块发现R3-A版PCB上U相差动运放芯片烧黑（附近窑头变频器谐波串进未装隔离CT，原设计直进）。ABB代理说216G EOL无新件，紧急调MRO群里长沙同行有测试OK拆机216GD61a R3-A，顺丰次日达，断24 V端子+CT/PT端子（拍线标：CT a/b/c/n进，PT A/B/C/N），装拆机件，上电设原定值（差动0.15 In斜率15%，逆功率0.5% Pn 0.5 s），做CT模拟注入差流0.1/0.2 In→Trip LED亮继电器闭，Advant Master收事件“Diff Trip”吻合，并网后运行稳。全程外网购电28分钟赔六万，要是没拆机件等改造停保护两天罚三十万。事后提进A类，采购Last-time-buy 3件拆机放备件柜，附U盘拷原.config+跳线/R3-A标牌，秋检做CT模拟保护传动拍视频。
