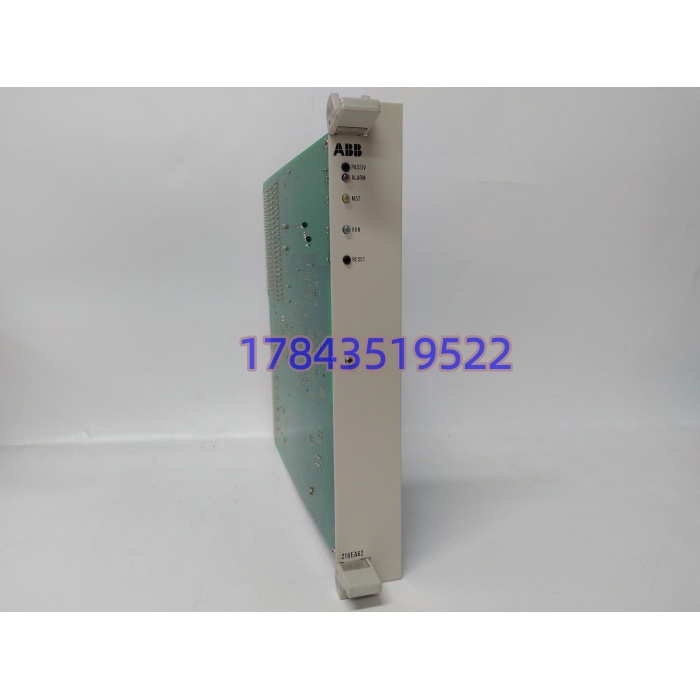

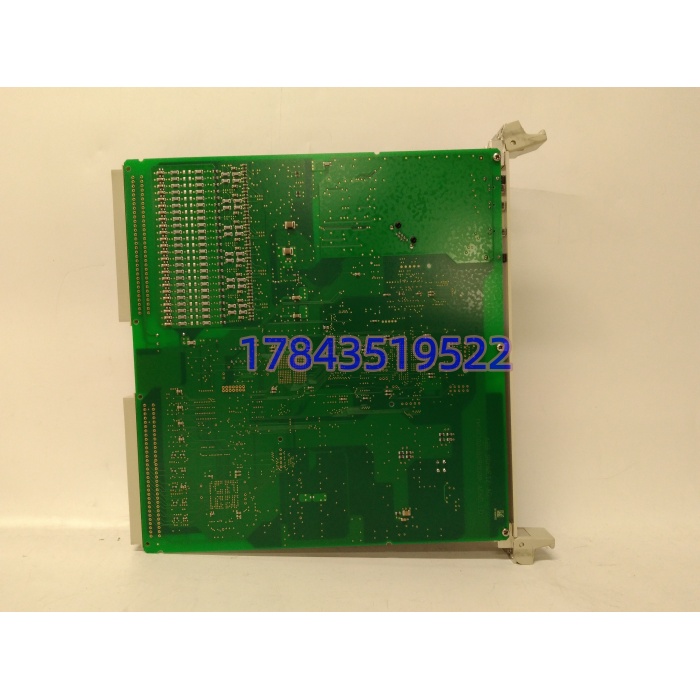

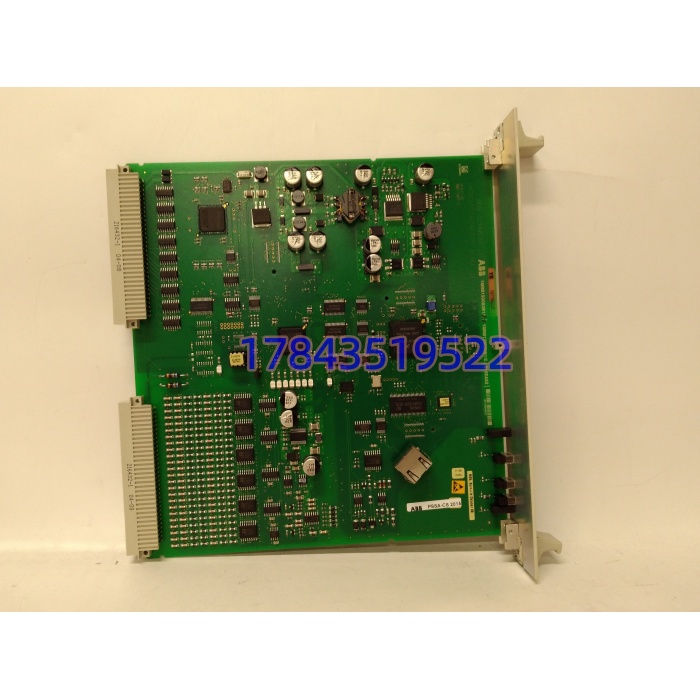

产品深度介绍
当 600MW 机组 REG216 发电机保护突然报”AI Board Self Test Fail”，差动保护退出运行，调度令机组限负荷——这种时候你要的不是 AC800M 的 AI835，是 216EA62 这块 REG216 专属 24 路同步采样板能不能今天发到厂。它不跑 4-20mA 过程采集，干的是把机端三相 CT 1A/5A、PT 100V 经外置 216GW62 信号板进来后做硬件抗混叠滤波、12-15 位 A/D、6 组×4 通道严格同步（50Hz 系统 600Hz 采样，相位误差 <0.1°），通过 B448C 并行背板甩给 216VC62a 保护 CPU 算差动/失磁/逆功率。普通过程 AI 卡顺序扫描，它分组同步——这是继电保护不误动不拒动的硬门槛。
说白了这个板在 REG216 机柜里是”保护的眼睛”，运行 15 年以上的老机电厂存量极大，ABB 原厂 REG216 虽仍挂备件支持但交期 10-14 周，国内库存商手里 New Surplus 有但贵，流转 90% 是拆机测试件。采购理由只有一条：同型号插回原槽，CAP316 整定软件读 EEPROM 配置自动恢复，不需重做保护定值（定值存在 216VC62a 不在 AI 板，但板固件版本错会拒认采样）。坑在 1MRB178066R1E 的尾版 R1E/F 必须和现网一致——老 REG216 用 R1E，后期改版 R1F，插错 CPU 报”Board ID Mismatch”保护闭锁。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品身份 | REG216 模拟量输入单元（216EA62 整机） | 1MRB150083R1E=出厂物料，1MRB178066R1E=PCB 基板，1MRB300162R0008=接口子板/固件码 |
| 通道配置 | 24 路交流模拟输入，6 组×4 通道同步采样 | 每组内部同时采样，组间相位锁定 |
| 输入信号 | CT 二次 1A/5A，PT 二次 100V/100/√3V | 经 216GW62 互感器接口板接入 |
| 采样频率 | 600Hz（50Hz 系统 12 倍频），720Hz（60Hz） | 矢量保护相位同步用 |
| A/D 精度 | 12 位硬件 + 15 位有效动态范围，幅值误≤0.2%FS，相位误<0.1° | 非 16 位过程 AI 标称 |
| 隔离耐压 | 通道-逻辑 2500VAC，通道组间 500VAC | 光电+互感器双重隔离 |
| 背板总线 | B448C 并行总线，与 216VC62a 交互 | 非 Profibus/Modbus 原生 |
| 供电 | 机架 24VDC 辅助电源背板供 | 无外接端子 |
| 诊断 | CT 断线/PT 失压/ADC 失效/自校准 FAIL 前板 LED | 故障上传 CAP316 |
| 热插拔 | 支持 维护模式在线换 | 单配带电拔=该 CPU 采样丢失，保护降级 |
| 工作温度 | -20~+60℃（板级），存储 -40~+85℃ | 机柜内长期 50℃ 正常 |
| 尺寸/槽位 | 6U 欧卡，占 机架 2 个分度 | 约 0.8kg |
| 生命周期 | 成熟后期，原厂 RPP 支持 | 新项目迁 REL670/REF620 |
| 易混型号 | 216EA61B（老 16 通道版）、216NG63A（电源）、216VC62a（CPU） | 渠道页常把 1MRB 号段错贴到 AC800M/Advant/AC800PEC |
应用场景与行业案例
东北某 300MW 老厂#2 机 发电机保护柜夜班闪”AI Self Test”，差动保护退出，调度压负荷到 180MW。原厂 ABB 北京查 216EA62 交期 11 周。深圳库存商测试好件报含税 1.65 万（带 1MRB178066R1E R1E 版固件），款到 4 小时空运，到厂 切维护、拔旧插新、B448C 背板金手指酒精擦、上电 CAP316 读板 ID 一致、自校准 PASS、差动投入。6 小时 40 分恢复满负荷。老师傅原话：”换这板前不拍旧板 R1E 标签，新板来个 R1F 插上去 CPU 直接闭锁，比不换还惨。”
- 火电发电机-变压器组保护：216EA62 采机端/中性点 CT、主变高低压侧 CT、PT 三相+零序，供差动/比率差动/失磁/逆功率。
- 抽水蓄能机组：发电电动机双向运行，CT 极性切换后采样相位同步靠这块板 600Hz 锁相。
- 水电主变保护：PT 二次 100V 进板，过压/低频/同期检查全靠同步采样精度。
- 石化自备电厂：机组并网侧 用 216EA62，强励磁干扰下 2500V 隔离扛得住。
- 核电常规岛：老机组 RET670 前身 存量，备件清单锁 216EA62+216VC62a 成套。
真实抢修片段：江苏某 600MW 机组小修后开机， 自检卡在”AI Calibration Timeout”，查 216EA62 发现 1MRB300162R0008 接口子板背面一个 0.1μF 退耦电容漏液，B448C 总线 CRC 错。库存有同件号测试好件但接口子板单独没货，供应商把整板（含 300162R0008 子板）发来，到货只换整板不拆子板，避免现场拆焊。复校零点漂移 <0.05%FS，差动动作时间 18ms 回到设计值。那次之后该厂 MRO 安全库存锁”216EA62 整机 2 块（R1E 版）+ 216VC62a 1 块”成套，采购溢价 10% 但把”开机前 AI 自校失败”的连锁停机尾巴割了。
