描述
产品详情
· 型号：216EA62 1MRB150083R1F 1MRB178066R1F
· 品牌：ABB
· 系列：216系列
规格参数
- 型号：216EA62
- 完整物料号：1MRB150083R1F / 1MRB178066R1F
- 品牌：ABB
- 产品类型：模拟量输入单元（Analog Input Unit）
- 输入通道数：24路（分6组，每组4通道同时采样）
- 采样频率：600Hz（50Hz电源系统）/ 720Hz（60Hz电源系统）
- 分辨率：15位（动态范围）
- 输入信号类型：电压、电流（支持HART协议）
- 供电方式：通过并行总线供电，24V DC
- 通信协议：支持HART通信
- 信号转换：A/D转换，将模拟信号转换为标准数字信号
- 隔离方式：通道间及输入-系统间电气隔离（光电隔离）
- 工作温度：-20℃ ~ +70℃（部分资料标注-25℃~+55℃，需以原厂手册为准）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95%RH（无凝露）
- 安装方式：机架插槽安装（需两个机架分区）
- 防护等级：IP20（柜内安装）
- 状态指示：前面板LED指示灯（通道激活/故障状态）
- 尺寸：约35mm × 100mm × 22mm 或 125mm × 80mm × 70mm（不同来源有差异，以实物为准）
- 重量：约150g ~ 200g
- 兼容系统：ABB Procontrol、800xA DCS、AC500 PLC系列
- 配套模块：数字输出单元216AB61（32路输出，短路保护）
- 原产地：瑞士/瑞典（需以实物铭牌为准）
产品介绍

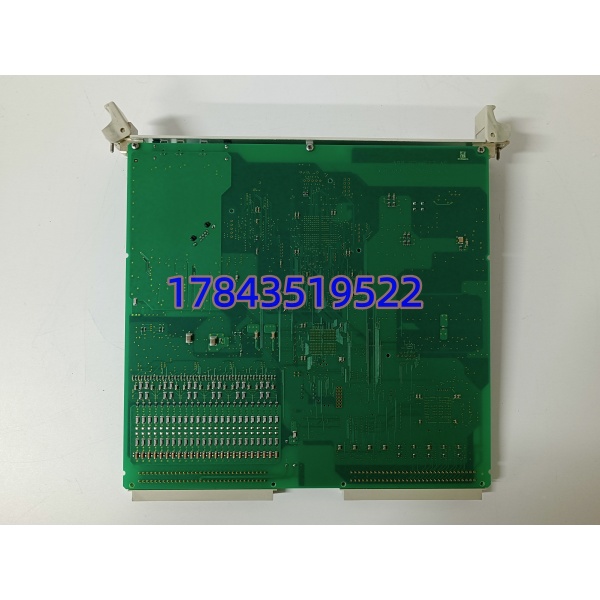

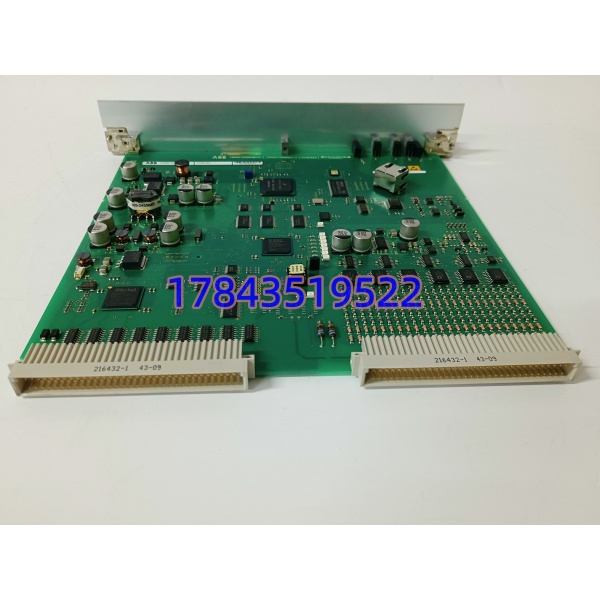

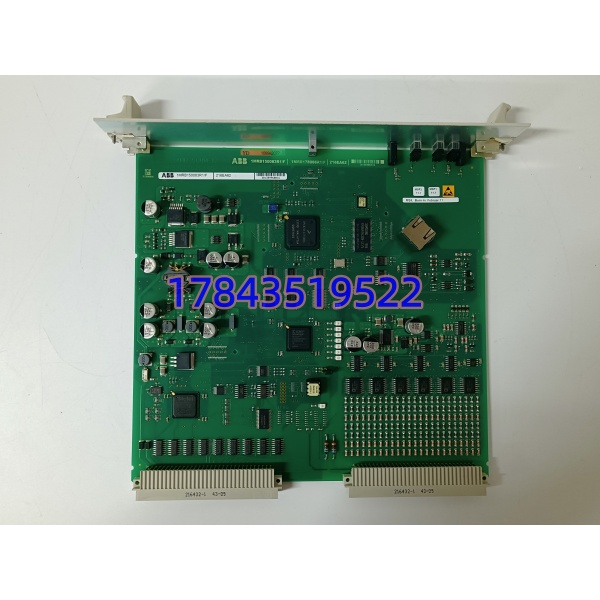

216EA62 1MRB150083R1F 1MRB178066R1F是ABB 216系列的一款24通道模拟量输入单元，本质上是一块工业级信号采集板卡。它把现场传感器送来的电压、电流信号（比如4-20mA、0-10V）经过15位A/D转换，变成控制器能读懂的数字量。24路输入分6组同时采样，每组4通道共享一个采样保持电路，600Hz的采样频率对大多数过程控制场合够用了。
这块模块属于ABB较早期的I/O产品线，常见于Procontrol系统和部分800xA DCS的机架里。我在现场拆过这种老机架，216EA62插在左边，右边配一块216AB61数字输出模块，一个管采、一个管控，搭配得挺紧凑。它的HART协议支持是个实用功能，接智能变送器时能直接读_secondary变量，省了一根专用通信线。
应用场景与行业案例
痛点切入
过程控制里，模拟量采集的精度和同步性直接决定控制品质。老系统里如果采样不同步，一组关联测点（比如锅炉的汽包水位、蒸汽压力、给水流量）的时间戳对不上，PID运算就会打架，调节品质差，严重时导致振荡。216EA62的6组同时采样设计，把这个问题压到了最小。
典型场景
- 电力行业：火电厂DCS的汽包水位、主蒸汽温度、给水压力采集。非它不可的原因：这些测点关联性强，同时采样才能保证三冲量调节的协调性。
- 石油化工：炼油装置的反应器温度、压力、流量监测。15位分辨率对精细化工的分馏塔控制来说，温度分辨到0.1℃级别，够用。
- 水处理：污水厂的溶解氧、pH值、浊度传感器信号接入。HART协议支持可以直接读传感器诊断信息，提前发现探头老化。
- 冶金行业：高炉的炉顶压力、热风温度采集。这些环境电磁干扰强，模块的光电隔离把现场侧的噪声挡在系统外面。
- 造纸行业：纸机烘缸温度、纸浆浓度控制。模拟量采集的线性度直接影响成纸克重，216EA62的A/D线性度在满量程内偏差小。
真实案例
2021年夏天，我在南方一家造纸厂，他们一台老Procontrol系统的DCS突然报”AI通道故障”，纸机烘缸温度显示跳变。现场排查发现是216EA62模块上的一组采样保持电容老化，导致第17~20通道（同一组）的采样值漂移。当时正在生产高克重卡纸，温度波动直接导致纸张厚度不均，一卷纸下来损失好几万。仓库里没有备件，原厂说这款已停产，建议整套升级。最后通过渠道商找到一块1MRB178066R1F批次的库存件，凌晨1点换上，重新校零后，6点开机，温度曲线恢复到±0.5℃的稳定度。仪表班长后来跟我说：”这老模块用了十五年，电容老化是迟早的事，但停产了是真没辙，以后得囤一块。”
