产品详情

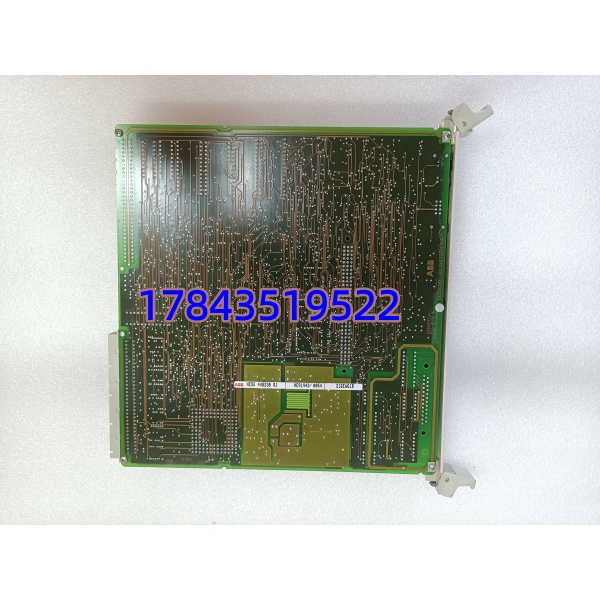

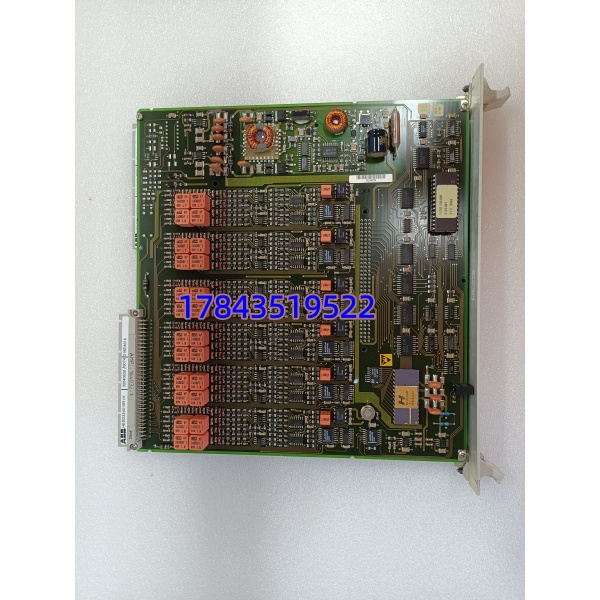

· 型号：216EA61b（写法 216EA61B，b 为硬件版本后缀）
· 品牌：ABB
· 系列：REG216 数字式发电机-变压器保护系统 / Procontrol P — Analog Input Unit (AIU)
规格参数
- 产品类型：REG216 / Procontrol P 机架插入式模拟量输入模块（AIU）
- 适用系统：ABB REG216 发电机-变压器保护继电器、Procontrol P13 / P14 架构（部分兼容 Advant 保护扩展）
- 输入通道：24 路差分模拟输入（典型），支持同步采样（Simultaneous Sampling）
- 输入信号类型：电压 ±10V、0–10V、0–5V / 电流 4–20mA、0–20mA（需外置/内置取样电阻，依端子块） / RTD（Pt100 等，需配套端子）
- CT/PT 适配：直接接 CT 二次（1A/5A 经端子排变 ±10V 或经前置 216GW61 增益模块）
- A/D 分辨率：16 位（部分资料称 12+符号或 15 位有效）
- 测量精度：±0.1% FS（25℃），±0.3% FS（0–60℃ 全温）
- 采样方式：同步采样（各通道同一时刻抓数据），对差动保护相位一致性关键
- 采样率/刷新：典型全通道扫描 ≤100ms；保护算法用高采样率（基波提取 50/60Hz）
- 隔离：通道组–背板逻辑 ≥500V AC（部分批次 1kV AC），通道间通常不隔离（依端子块）
- 背板接口：B448C 并行总线（与 216PU 或 216PM 处理单元通信）
- 供电：由 REG216 机架电源模块（如 216NG61/62/63）提供 +24VDC / +5VDC，模块自身功耗 ≈3–5W
- 状态指示：前面板 RUN / ERR / TEST LED
- 安装：插入 REG216 6U 机架指定 AIU 槽位，与对应端子块（Terminal Block）配套使用
- 工作温度：0～+55℃（运行），-40～+85℃（存储）
- 认证：IEC 60255继电保护标准｜CE / UL｜部分批次 KEMA 认证
- 配套件提示：需与 REG216 输入端子块（如带 PT/CT 端子排或 216GW61 增益单元）配合使用，单独模块无法接线
产品介绍
216EA61b 是 保护装置的”眼睛”——它不做保护逻辑，专职把发电机出口 PT/CT 二次侧模拟量高精度同步采样数字化，通过 B448C 背板送给 216PU（Processing Unit）跑差动、阻抗、逆功率等算法。最大特点是 24 路同步采样，相位误差可忽略，这对发电机差动保护至关重要——普通 DCS AI 卡轮流扫描在这场景下不能用。
坦白讲这卡现场极少坏，出问题通常不是卡本身而是：① 前端 PT/CT 断线或端子氧化致某通道恒零值引起保护启动（误发报警）；② 老装置运行 15+ 年拔插时金手指氧化致背板通信 CRC 错（清洁重插即好）；③ 配套端子块接线松动。原厂新件基本 EOL，维护靠测好 OK 拆机件。有一点要注意：216EA61 系列有不同通道数和固件版本（如 16AI / 24AI），换件必须核对旧卡完整 P/N（含 HESG 编码）及配套端子块型号，别只看 216EA61b 就买。
应用场景与行业案例
继保屏最怕的是差动保护误动——我就遇到过某电厂年检后 报”Diff Pickup”，查了半天 CT 回路 OK，最后发现是新换 AIU 模块某通道增益系数未 Load Default（EEPROM 未初始化），导致两相采样幅值偏差 3%。初始化重下装参数后正常。
典型应用场景：
- 火力/水电 — 发电机-变压器组 保护，采集机端/中性点 CT 电流做比率差动、谐波制动
- 变电站 — 线路/母线保护 架构中采集 PT 二次电压做距离元件计算
- 大型工业自备电厂 — 并网联络线保护，要求同步采样保证方向元件正确判别
- 冶金/石化自备电厂 — 老 Procontrol P 系统延续使用 AIU 做模拟量采集
真实案例：
某 135MW 自备电厂 #2 发变组 保护屏，运行第 16 年早班报”AII Self Test Fail Ch.17–19″。到继保室开屏看 216EA61b 前面板 ERR 橙闪，清洁金手指重插暂消但次日复现——判定老卡 A/D 部分地址区校验失败。停机窗口断电拔出旧卡（松开机架锁紧杆），插入测试 OK 拆机 216EA61b（同 HESG448230R1），上电后用 便携终端做”Load Defaults → Download Config”，约 2 分钟完成参数恢复，RUN 绿灯亮，差动保护投入。继保工程师说：”这卡二十年不坏，一坏就是采样自检不过，备件柜里留一块值当。”
