产品详情

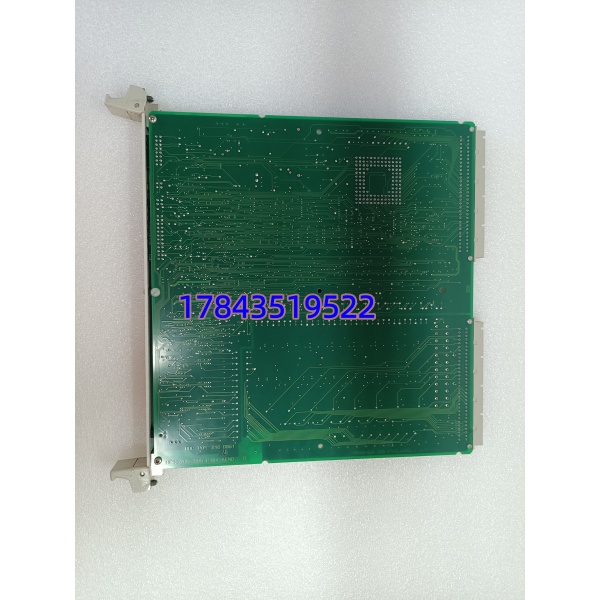

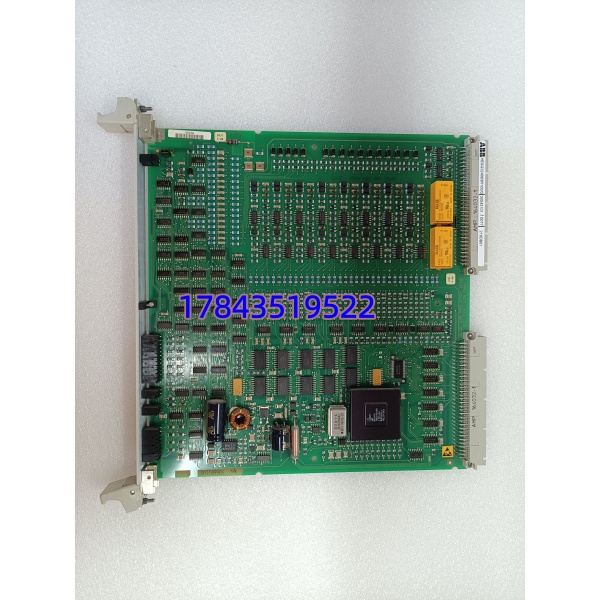

· 型号：216DB61（Part No. HESG324063R100 或 HESG324063R100/J 等后缀依版本）
· 品牌：ABB
· 系列：ABB 216 Series — REG 216（发电机/变压器保护）、RET 216（变压器保护）、Procontrol P13 励磁控制器配套 I/O 板
规格参数
- 产品类型：二进制输入/输出与跳闸单元模块（Binary Input/Tripping Output Board）
- 适用系统：REG 216 数字发电机保护继电器、RET 216 变压器保护、Procontrol P13 励磁系统、部分 Advant 216 机架架构
- 安装方式：插入 216 系统机架（如 216MB61 / 216MB62 母板），面板螺钉锁紧，通过 B448C 并行总线与 CPU 模块（如 216VC62a / 216SP61）通讯
- 二进制输入通道：16 路（CHI01～CHI16），光耦隔离，24 V DC 有源/无源干接点兼容
- 输入逻辑：可通过跨接片或软件定义”1=带电/闭点”或”1=失电/开点”，防抖动滤波典型 2～10 ms（依固件）
- 输入电流：约 3～5 mA @ 24V DC（典型值，需核对 HESG 手册）
- 隔离电压：输入通道对系统地 ≥ 2 kV AC（光耦），通道组间隔离依板设计
- 二进制输出通道：8 路（CHO01～CHO08），电磁继电器带输出监控（Monitored Output Amplifier）
- 跳闸输出特性：通常为双刀/串联常开触点配置用于保护跳闸回路，触点容量约 5A @ 250V AC / 30V DC（阻性负载），具体以 HESG 手册为准
- 输出监控：模块持续自检继电器线圈及触点状态，断线/拒动/粘连向 CPU 报 Fault
- 供电：由机架背板通过 216NG61/216NG63 电源模块提供 24 V DC（典型 18～30 V DC 范围）
- 状态指示：前面板每 DI 通道 LED（亮=输入激活）、每 DO 通道 LED（亮=继电器激励）、模块 RUN / ERR LED
- 通讯接口：B448C 并行总线（通过背板金手指，非外部串口）
- 工作温度：0～+55℃（部分资料标 -20～+60℃ 贮存更宽）
- 存储温度：-40～+85℃
- 相对湿度：5%～95% RH（非凝露）
- 认证：IEC 60255（继电保护设备）、CE（依批次）
- 尺寸/重量：约 233×160×30 mm（插卡式 PCB 带面板）/ ≈ 0.6～0.9 kg
产品介绍
216DB61 是 ABB REG 216 / Procontrol P13 系统里的”手脚”——16 路光耦 DI 接现场断路器位置、灭磁开关状态、保护压板位置等，8 路受监控继电器输出专门驱动跳闸命令或重要控制指令（如励磁投切、故障录波启动）。它不是通用 PLC DI/DO 卡：跳闸输出带自检（线圈电流监测+触点反馈），任一路拒动或粘连会立刻上报 CPU，这是电力保护系统 SIL/API 670 合规的关键设计。
有一点要注意：216DB61 与 216 系列其它 I/O（216AB61 模拟量、216DA61 等）共用机架，必须通过 B448C 总线与同代 CPU 模块配套，不能单独跑也不能插进 Symphony/AC 800M 机架。买备件时确认你机架上 CPU 是 216VC62 / 216SP61 等兼容代次，并核对 HESG后缀（R100/J 等）——不同后缀可能 DI 滤波时间或固件微差异，最好同后缀替换。另，跳闸继电器有机械寿命（约 10⁵～10⁶ 次动作），老装置若频繁做试验性跳闸建议定期测触点压降。
应用场景与行业案例
痛点切入
我在电厂遇过 REG 216 励磁柜报”Binary Output Monitor Fail”，查下来是 216DB61 上一只跳闸继电器触点轻微氧化致监控回路报粘连（实际还能吸合）。这种报警会闭锁自动励磁投入，机组只能手动励磁运行。换块二手测试件（同 HESG324063R100）插上自诊断 PASS 即恢复。坦白讲这板子故障率低，但跳闸继电器是唯一年限敏感件——五年以上建议抽检或更换备件。
典型场景
- 火力/水力发电 — REG 216 发电机保护 DI 采集（断路器/灭磁开关联动）+ 保护跳闸出口继电器驱动，非它不可因需监控型输出及 B448C 总线绑定
- 变电站变压器保护 — RET 216 配套二进制 I/O 板，接非电量保护（瓦斯/温度）及跳闸重动
- 大型同步机励磁 — Procontrol P13 系统 216DB61 收远方起励/灭磁令、送报警干接点
- 工业自备电厂 — 老 216 架构保留，做辅机保护 DI 扩展（非跳闸级也可用）
真实案例
南方某 125MW 自备电厂，REG 216 励磁系统配双 216DB61（主/辅 DI/DO）。大修试验做灭磁开关跳合闸时，#2 板报”CHO05 Monitor Fail”——继电器吸合正常但线圈监视电流偏低，判定触点老化。因是单点故障不影响运行（另一路保留），等窗口停机换同型号 HESG324063R100/J 测试件，插机架自诊断 OK，跳闸试验 PASS。教训：216 系列 I/O 板参数存在 CPU 项目数据库，换 DI/DO 板不需重下装但换完务必做就地跳闸回路试验验证触点动作，别只看 LED。
