描述
产品详情

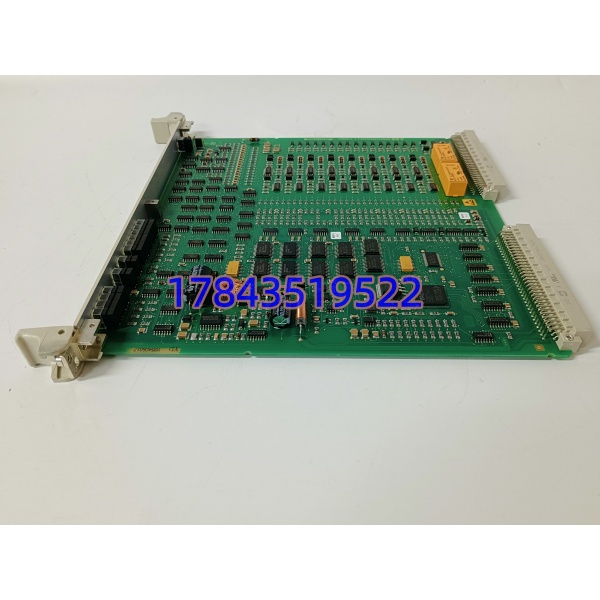

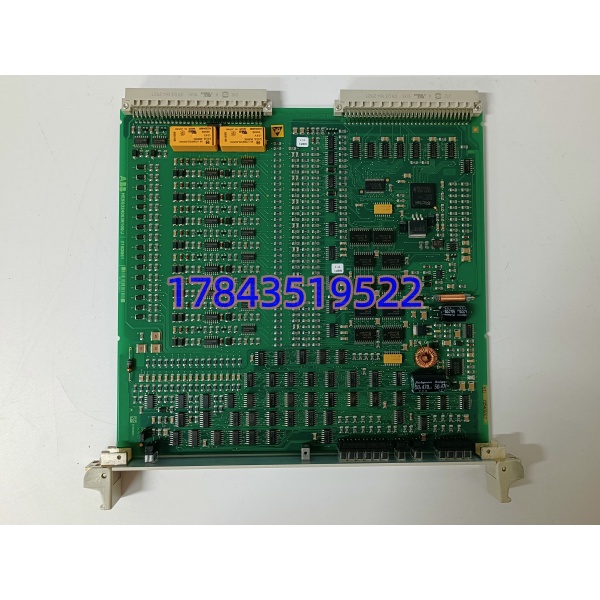

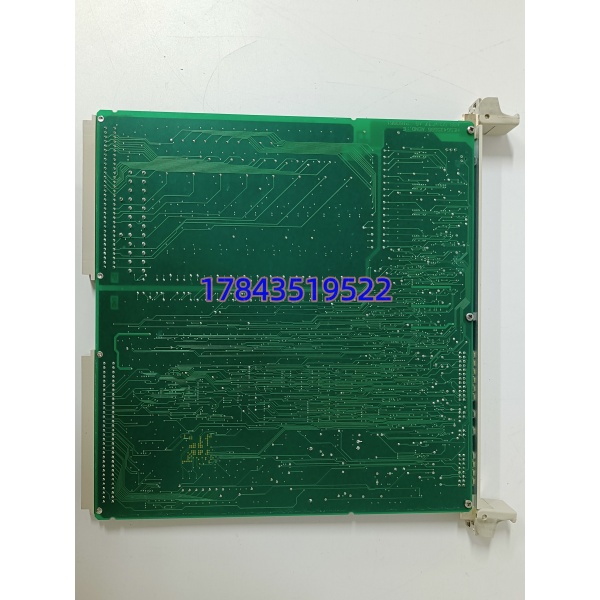

· 型号：216DB61 / HESG324063R100J
· 品牌：ABB（瑞士）
· 系列：Procontrol 系列 / 216 系列
规格参数
- 品牌：ABB
- 型号：216DB61
- 订货号：HESG324063R100J
- 系列：Procontrol / 216 系列
- 模块类型：二进制输入/输出与跳闸单元（I/P Signal and Tripping Unit）
- 供电电压：24V DC
- 输入电压范围：0 ~ 30V DC
- 输入信号类型：开关量 / 二进制信号
- 跳闸继电器数量：6 路（集成于模块内部）
- 输入通道数：16 路数字输入（部分配置）
- 输出通道数：16 路数字输出（部分配置）
- 通信接口：Profibus-DP / B448C 内部总线
- 输入阻抗：250 Ω
- 输入电流范围：5 mA ~ 20 mA
- 工作温度：-25℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 湿度范围：5% ~ 95%（无冷凝）
- 防护等级：IP20（DIN 导轨安装型）/ IP65（部分封装版本，需核对）
- 尺寸：约 71.5 × 124 × 73 mm / 150 × 100 × 50 mm（不同来源数据差异大，以原厂手册为准）
- 净重：约 0.35 kg ~ 2 kg（不同配置差异大，以实物为准）
- 安装方式：DIN 导轨安装
- 配套模块：216VC62a（处理单元）、216AB61（输出单元）
产品介绍
216DB61 是 ABB Procontrol 系列中的一款二进制输入/输出与跳闸单元模块，专门用于电力系统保护和工业自动化控制中的信号采集与跳闸指令输出。它通过 B448C 内部总线与 216VC62a 处理单元通信，接收保护算法的跳闸指令，驱动 6 路集成继电器完成断路器跳闸操作。同时，它也采集现场开关量信号（如断路器位置、保护压板状态），反馈给上层系统。
这款模块的核心价值在于把信号输入和跳闸输出集成在一块板上，减少了柜内接线量。坦白讲，我在电厂继保柜里见过太多因为中间继电器接触不良导致的误动或拒动，216DB61 把跳闸回路做在模块内部，用固态继电器或干接点直接输出，可靠性比传统方案高不少。它属于 ABB 老一代 Procontrol 系统，虽然现在被 AC800M 等新平台逐步替代，但在存量电厂和变电站里，这套系统还在稳定运行，备件需求一直很硬。
应用场景与行业案例
痛点切入
电力系统保护的可靠性容不得半点马虎。我在现场处理过一起因为 I/O 模块故障导致的保护拒动事故——模块内部继电器触点氧化，跳闸指令发不出去，故障电流持续了 3 秒才靠上一级保护切除，设备损伤严重。216DB61 的 6 路跳闸继电器如果有一路失效，对应的保护功能就废了。定期检查模块的继电器动作时间和接触电阻，是电厂电气检修的必修课。
典型场景
- 发电厂继电保护：发电机差动保护、过流保护的跳闸出口。非它不可的原因：跳闸回路集成在模块内，减少中间环节，降低拒动风险。
- 变电站自动化：110kV/220kV 线路保护的开关量采集与跳闸输出。为什么选它：与 216VC62a 处理单元配套，构成完整的保护测控装置。
- 工业配电系统：高压电机保护、变压器保护的信号接口。核心需求：Profibus-DP 通信与 DCS 系统对接，实现保护信息的远程监控。
- 轨道交通供电：牵引变电所的保护与控制。现场环境振动大、电磁干扰强，这块板的工业级设计能扛住。
- 石化企业电气：防爆区外的配电室保护系统。需要高可靠性的跳闸输出，避免非计划停车。
真实案例
2021 年夏天，我在山东一家火电厂处理 2 号机发电机差动保护频繁误报的问题。那套系统用的是 ABB Procontrol，216DB61 模块负责采集差动保护的出口继电器信号。排查了三天，发现是模块内部一路输入通道的隔离光耦老化，漏电流增大，导致 CPU 误判为差动动作。当时厂里只有一块备件，是从仓库角落里翻出来的 2008 年库存。换上之后，误报消失。但老电工跟我说：”这块板放了十几年，电容可能都干了，最好再找渠道补两块。”后来我们从备件商那里调了两块 HESG324063R100J，做了上电老化测试才入库。这件事让我印象很深：Procontrol 系统的备件，库存年份比价格更重要。
