产品详情

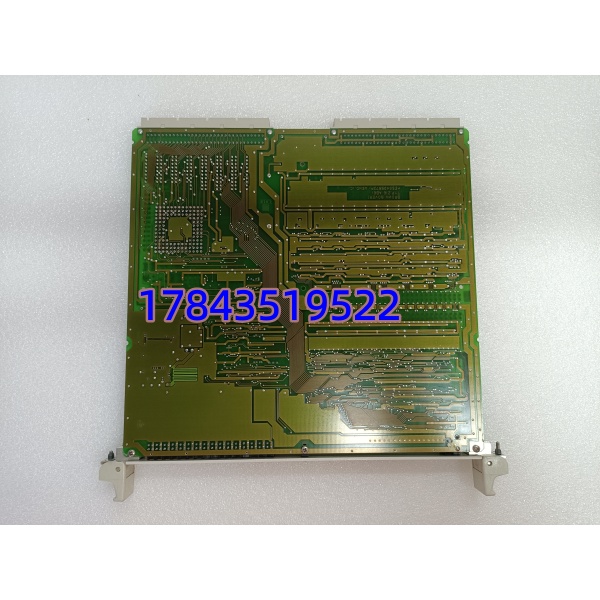

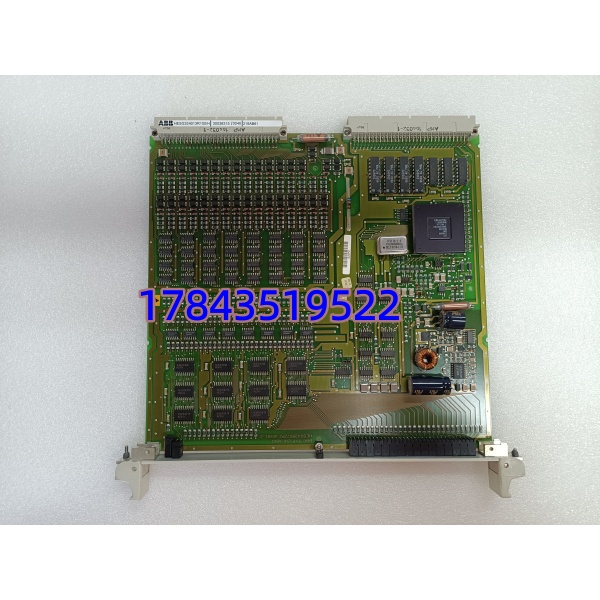

· 型号：216AB61（ABB S100 I/O Analog Input Module，部分文档写 216AB61 HESG324893xxx）
· 品牌：ABB（原 ASEA Brown Boveri — Master / Advant OCS Product Line）
· 系列：S100 I/O Series — Analog Input Module for MasterPiece 200 / Advant Controller 400 / AC450
规格参数
- 产品定位：S100 家族 16 通道模拟量输入模块，用于 MasterPiece 200 (MP200)、AC450、AC410、Advant OCS 系统
- 通道数：16 路独立差分/单端可组态（依底座及端子块类型，常见 8 或 16 路有效同时启用）
- 输入信号类型（软件+硬件跳线选择）：
- 热电偶：Type K / J / T / E / S / R / B（冷端补偿由模块或底座 RTD 提供，依版本）
- 毫伏：±50mV、±100mV
- 电流：4–20mA / 0–20mA（须经 250Ω 分流电阻或配相应端子块内置分流）
- 电压：0–10V / ±10V（部分版本通过量程卡设定）
- A/D 分辨率：典型 12-bit（部分后期版本 14-bit），转换时间每通道 ≈150~250ms 全扫描
- 精度：典型 ±0.2% FS（@25℃），温漂 ≤±0.01%FS/℃（依信号类型及校准）
- 隔离：通道组 ↔ 背板总线 光电隔离 ≥500V DC；通道间通常不隔离（共地接法依系统要求）
- 背板接口：S100 I/O 总线（MB300 衍生串行链路），自动分配 I/O 地址由控制器组态定
- 供电：由 S100 I/O 底座通过背板提供 +5V DC（逻辑）+ 辅助 24V DC（部分版本用于变送器配电需外供）
- 状态指示：模块前板 LED — PWR（电源）、ERR（故障）、各通道 ACT（部分版本有扫描指示）
- 安装：插入 S100 I/O 底座（如 TU810、TU812 等 Advant OCS 底座或老 MP200 端子单元），带卡扣锁紧
- 组态工具：MasterPiece / Advant Engineering / Control Builder F（CBF 旧版），在 I/O Configuration 中定义模块类型、量程、工程单位、报警限值
- 工作温度：0~+60℃（机柜内），存储 -40~+85℃，5~95%RH 非冷凝
- 认证：CE、UL（依生产批次），符合 IEC 61131-2
产品介绍
216AB61 是 ABB I/O 家族的 16 通道模拟量输入模块，插在 MasterPiece 200 / Advant OCS 的 I/O 底座上，把现场温度（TC/RTD 经外部变送或直接 TC）、压力/流量变送器 4–20mA 或 mV 信号转换成数字量送控制器。它在老化工装置、电厂辅网（化水/输煤/除灰 DCS）里用量极大，原厂早已 EOL 但现场还在跑。
有一点要注意： I/O 模块和底座必须配套——216AB61 插 TU810/TU812 类 Advant OCS 底座没问题，但不能插 S800 I/O 底座（那是另一代），买错底座插不进。另外老模块偶发”某通道漂移大”通常是输入端滤波电容老化或端子块分流电阻变值，先查外配端子块再判模块坏。我遇过把 4–20mA 当 0–10V 配、跳线没改导致满量程乱跳的低级错误——换件前核对底座侧量程卡设定。
应用场景与行业案例
老 DCS 模拟量点突然全扫不上或某通道恒显示 -32767/开路——化水 pH、流量、料位全丢，操作员变”盲驾”。 I/O 模块 MTBF 不错但三十年老装置端子氧化+模块电容老化会逐渐显现，一块备件就能恢复。
典型场景：
- 电厂辅网（化水/输煤/除灰 DCS）：MP200 / AC450 通过 216AB61 采集阴床/阳床出口电导率(mS/cm→4–20mA)、清水池液位、皮带秤瞬时流量。
- 炼化老装置过程控制：Advant OCS 连现场 EJA/YOKOGAWA 变送器（4–20mA），216AB61 做 AI 输入进控制回路。
- 造纸/制浆蒸煮温度监测：直接 TC(K型) 入 216AB61（配冷端补偿底座），监测蒸煮锅多点温度分布。
- 冶金烧结机风箱负压/温度：多块 216AB61 组成 AI 簇，通过 MB300 上送 AC450。
真实案例：南方某电厂化水程控（Advant OCS，MP200 机架），运行中阴床出口电导率点突变 OL。查为 216AB61 Slot 3 第 7 通道恒显 32767（溢出），其余 15 路正常，排除变送器和线（倒换通道测试正常）。拔模块看生产日期 1997 年，输入侧有明显积尘氧化。库房有测试好的 216AB61，断电拔旧插新，从 Advant Engineering 重新下装 I/O 配置（约 40 秒，因槽位地址已固化只需 Verify），数值恢复正常。老师傅说” 模块用到现在算长寿了，以后按每两种同类 AI 模块备一块冷备”。提醒：换前拍下底座量程卡（Range Card）位置照片——新模块插上要确认跳线/量程卡与旧一致。
