描述
产品详情

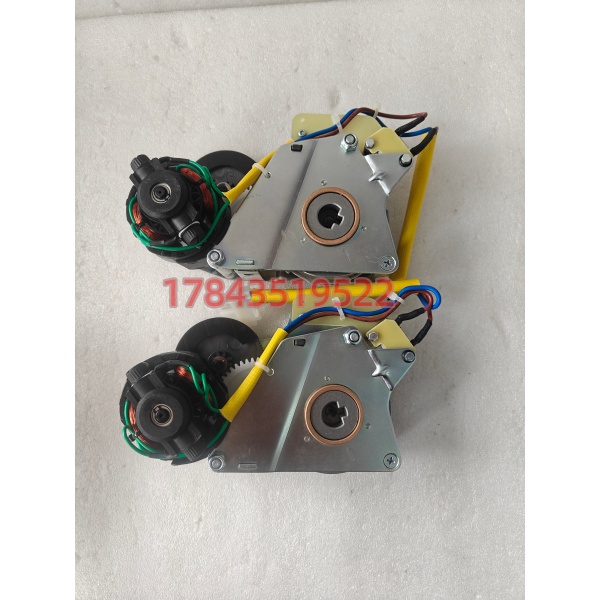

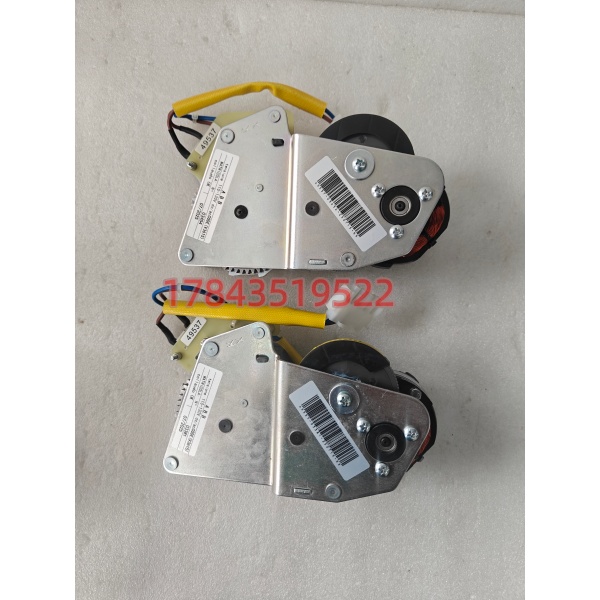

· 型号：1VBI049537R0001（ABB Order Code / Material No. — VBI Series Medium Voltage Accessory）
· 品牌：ABB Ltd.（Electrification — Medium Voltage Products）
· 系列：VD4 Vacuum Circuit Breaker / Unigear ZS1–ZS3.2 — VBI Accessory Kit（活门联锁件/二次插头/接地操作附件等依实物）
技术参数
| 项目 | 规格说明（综合 ABB VBI Series 中压附件典型值，以实物铭牌 & 柜型为准） |
|---|---|
| 完整物料号 | 1VBI049537R0001（部分系统尾零省略变体 R0001=R1001 等价 SAP） |
| 产品归类 | ABB VBI Series — VD4 / Unigear 柜用 机械联锁连杆 Kit / 活门驱动组件 / 二次航空插头线束 / 接地操作轴套（依柜内实际功能，下单前须核对） |
| 适用断路器 | VD4 12kV / 17.5kV / 24kV 手车型（VSn 或 Vmax 同类机构兼容依年份），配相应 Unigear ZS1/ZS3.2/SafePlus 手车室 |
| 适用柜体 | Unigear ZS1 (抽出式)、ZS3.2 (固定式)、SafePlus GIS（部分附件），需核对柜体制造年份（连杆长度/孔距版本有差） |
| 安装形式 | 螺栓/销轴固定于断路器手车底盘或柜体活门机构，部分含二次插头插入断路器二次插座 |
| 材质 | 机加钢镀锌（连杆/销）/ PUR 护套电缆＋镀金触点（二次组件）/ 阻燃尼龙固定座（依 Kit 内容） |
| 功能验证 | 装配后须手动模拟：手车工作位→试验位→退出，验证活门开闭与五防锁舌行程到位（无卡滞） |
| 配套文件 | 通常含 ABB 原厂装配图示（A3 折页或嵌入开关柜竣工图册 Section M — Spare Parts List） |
| 认证 / 标准 | 符合 IEC 62271-100（断路器）、IEC 62271-200（开关gear）、GB 3906（国内版）五防联锁要求 |
| 储存要求 | 干燥环境，防锈油涂覆运动副，避免与酸碱共处；橡胶件（若有）避免强光直射 |
| 生命周期 | Legacy / Limited Availability — 部分早期 VBI Kit 仅 NOS 渠道，新柜型改用 VBI 新 Sub-family |
| ⚠️ 关键提示 | VBI 同外观不同编号功能不同！必须提供：①开关柜铭牌 ②VD4 手车铭牌 ③现装件照片/原备件清单页码 |
产品介绍
某个化工厂 2022 年春检——VD4 手车摇至试验位后活门不回落卡死，接地刀合不上，开机推迟 4 小时。追进去是活门驱动连杆（VBI 族件）端部塑料衬套碎裂卡死，原厂竣工图备件页只写”1VBI049537R0001 连杆 Kit”没附图。（严格来说 ABB 同代 VD4 手车分三种行程版本 Early / Mid / Late Production，连杆孔距差 5mm，买错插不进或干涉活门——这是 VBI 附件最容易踩的坑。）这东西不像电子模块能”插上试试”，纯机械配合尺寸，装错直接耽误倒闸操作。
从采购看：VBI 附件原厂新件部分仍可在产（依具体 Kit），但老柜（2000 年前产 Unigear ZS1）对应编号多转入 Limited/NOS 仅贸易商流通。我们出仓要求：①物料号 1VBI049537R0001 完全匹配 ②提供柜型/年份/手车型号复核 ③机械件全数螺纹/销孔比对图确认（有源二次组件做通断测试）。变电/工矿客户建议按 同柜型每类 VBI 附件各留 1 Kit 做 Buffer——联锁失效属于”能送但送不进/倒不了闸”的高敏感故障。
替换与升级建议
✅ 直接替换（同物料号 + 同柜型年代匹配）
1VBI049537R0001 → 1VBI049537R0001（含尾零变体）：拆旧装新，按 ABB 装配图示校连杆行程/二次插头方向，手动模拟手车三位（工作/试验/退出）验证五防动作无卡滞。工作量 ≈30 分钟＋力矩复核。
⚠️ 注意：不可仅凭”看着像”用其他 VBI 号替
- 其他 1VBI……Rxx 编码可能是同类外形但连杆长度/孔距/二次针定义不同 → 装不上或破坏活门机构。必须按原完整物料号＋核对柜体制造年份。
- 新代 VD4s (VD4-Core) 用新版 VBI Sub-family 编号不同——旧柜不能盲目升新号除非 ABB FAE 书面确认 BOM 等价。
❌ 硬件不兼容
西门子 3AH / 施耐德 EV12s 手车连杆完全不互通；国产 KYN28 活门机构尺寸不同不可混入 ABB 原厂 VBI 件。
