描述
产品详情

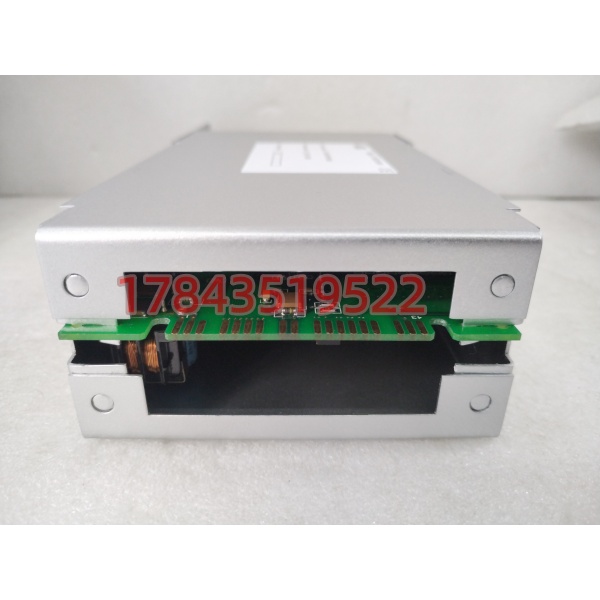

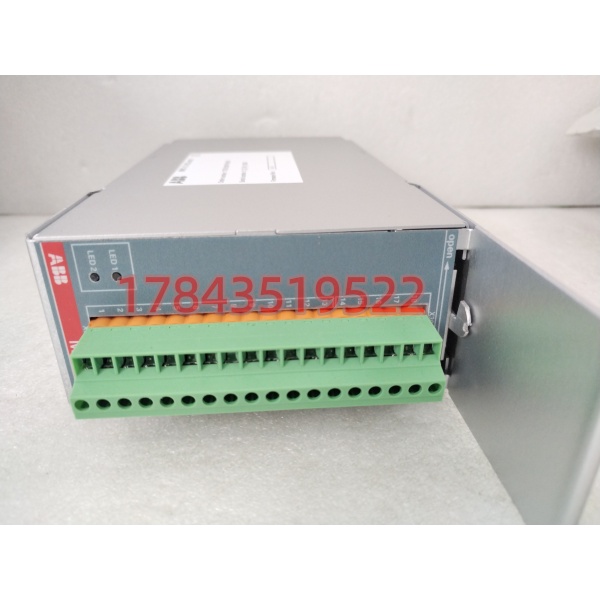

· 型号：1TGE120071R1000
· 品牌：ABB
· 系列：AC500 — CM579 系列通信扩展模块（Profinet PN 版）
技术参数
- ABB物料号：1TGE120071R1000（CM579-PN Profinet IO Controller/Device Module）
- 适用CPU：AC500 PM5xx V2/V3 系列带右侧扩展槽（PM551/PM553/PM556/PM571/PM572/PM573/PM581/PM582/PM583 等），PM59x Compact 无右侧槽不可用
- 现场总线协议：Profinet IO V2.x（RT 实时 Class 1，部分固件支持 IRT/Class 3 需确认），Controller（主站）和 Device（从站）模式软件可切
- 以太网端口：2× 10/100Base-TX RJ45，内置 2-port Ethernet Switch（支持线型/星型菊花链拓扑）
- 最大连接能力：典型 ≤64 Profinet IO-Device（受 CPU 扫描周期及 GSDML 复杂度限制，工程建议 ≤32 密集数据交换）
- 组态/工程软件：ABB Automation Builder ≥ V1.3（推荐 V2.x+ 以获得完整 PN Wizard 及 GSDML 导入支持）
- GSDML 文件：需从 ABB 官网或 Automation Builder 安装目录获取对应版本匹配固件
- 状态指示：PWR / RUN / ERR / LINK/ACT（Port1 & Port2）LED，便于现场排错
- 扩展存储：部分批次带 microSD 插槽用于工程备份/启动（以实物为准，早期批次无）
- 供电方式：通过 AC500 CPU 右侧总线取电，外部无需单独 24VDC，典型功耗 ≈ 2.0～3.5 W
- 安装方式：插于 AC500 CPU 右侧专用扩展槽，35mm DIN 导轨 TH35 同柜安装，螺钉锁紧
- 工作环境：0～+55℃（运行），-25～+70℃（存储），5%～95% RH 无凝露
- 防护/认证：IP20（柜内），CE / cULus / KC / RCM，符合 EN 61131-2/ EN 61000-6-2/4
- 机械尺寸：≈ 85(W) × 105(H) × 75(D) mm（含连接器），约 0.18 kg
严格来说，CM579-PN 不能插在 AC500-eCo（PM55x-eCo 无右侧扩展槽）及第一代 PM5xx V1 老固件 CPU 上，插错会报硬件未识别。Controller 模式下要求 Automation Builder 里正确导入从站 GSDML 并分配 Device Name（需首次用 PG 通过 DCP 协议写入，之后掉电保持）。
产品介绍
在某汽车焊装线改造里，原先用 CM579-DP 主站连 ET200S，业主想逐步切 Profinet——CM579-PN（1TGE120071R1000）直接插 PM582 右侧槽，组态切到 PN IO Controller，导入 GSDML 后把原 DP 地址映射改成 PN Slot/Subslot，逻辑基本不改，一个下午完成切换。它内置双口交换机的意义不只是省一只外置交换机：线型拓扑让控制柜到现场 I/O 柜只走一根网线往返，减少故障点，这对空间紧张的电柜很实用。
采购最常混淆的是 CM579-DP（Profibus DP 主/从）、-DNM（仅 Devicenet 从站）和这款 -PN——三者外观几乎一样，侧面标签颜色/印字不同但远看易混。买错版本插上 AC500 会直接报”Unknown Module”且 PN 网络不通。下单一定核对物料号尾数”1TGE120071R1000″及模块面板上”-PN”字样，同时确认你的 Automation Builder 版本能支持 PN 向导（V1.1 以前版本不完整）。ABB 新项目推 CM57x 系列，这模块是现役 V2/V3 柜体最常见的 Profinet 备件。
替换与升级建议
✅ 直接替换（完全兼容）
- ——直接插拔替换，Automation Builder 中重新下载硬件配置（Device Name 用 PG 重写入一次），IO 映射不变，工作量 ≈ 重命名设备 + 下载。
- （若工艺允许 Profinet 化）——物理槽位兼容，但需删原 DP 主站配置、新建 PN Controller、导入从站 GSDML、重映射变量，属工程改造级工作，非即插即换。
⚠️ 软件不兼容（外观相同但功能不同，不可替用）
- ——插槽吻合但协议引擎不同，插上不能运行 Profinet，反之亦然。仅当原系统本来就是 DP/DN 且你只是找同功能模块替换才可互替同类，跨协议不行。
- ——与 机械不兼容（CEX槽 vs 右侧槽），不可替用。
❌ 硬件不兼容
- ——物理无法安装。
若旧模块丝印仅有”-PN”无完整物料号，建议拍照确认后缀及 FW 版本标签；市场上偶见工程样机或 OEM 贴标版，GSDML 可能不匹配，优先选原厂原包。
