描述
产品详情

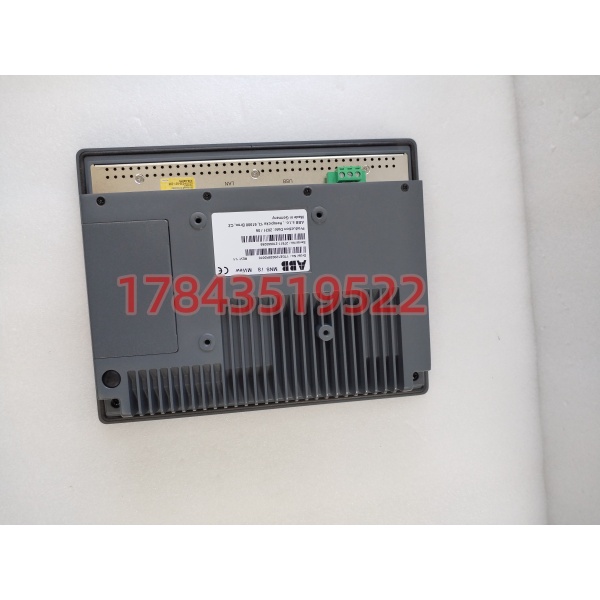

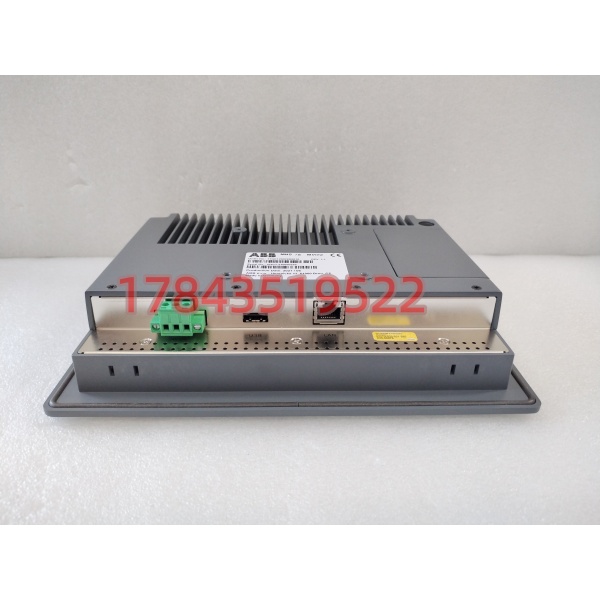

· 型号：1TGE120028R0010（S500 系列 I/O，部分文献记为 DI16 24VDC 或 DIO 8DI/8DO）
· 品牌：ABB Ltd.
· 系列：ABB S500 I/O Module（用于 AC500 / AC500-eCo PLC 扩展机架）
技术参数
- 制造商：ABB Automation Technology Products（瑞士/德国产线）
- 完整订货号：1TGE120028R0010（1TGE 前缀为 S500 系列旧版 I/O 编码，对应新目录 DI563 / DI565 等替代）
- 适用系统：ABB AC500 PLC 扩展机架（如 AC500 本地机架或远程 I/O 站 CS31 / Profibus DP / Modbus RTU 从站配 S500 接口模块 CI52x 系列），亦用于部分 ABB 800xA 紧凑 I/O 站
- 模块类型：数字量输入（DI）或数字量混合 I/O（DIO 8DI+8DO）——严格来说市面上此编号多指 16点 24VDC 数字量输入模块(DI16 24VDC Sinking/Source 兼容)，少数批次/地区标为 8DI+8DO 混合型，下单务必核对原拆下模块标签点定义
- 输入通道数：16 点（若 DIO 版则为 8DI + 8DO，DO 通常为继电器 2A 250VAC 或晶体管 0.5A 24VDC）
- 额定输入电压：24 VDC（范围 15–30 VDC），典型输入电流 6–7 mA @ 24VDC
- 逻辑类型：正/负逻辑均可（取决于外部接线公共端接 +24V 或 0V），模块内部为光耦隔离
- 通道分组：通常 2 组 × 8 点，每组共用 1 个 COM 端（COM A / COM B）
- 隔离耐压：通道–背板及通道组间光电隔离 ≥500 VAC rms（典型标称 1500V 测试），工作隔离 250V CAT II
- 背板功耗：约 70–120 mA @ 5VDC（由 S500 机架电源或 CPU 背板供给，不需外部逻辑电源）
- 响应时间：ON/OFF ≤1 ms（滤波可软件配置为 3/6/12 ms 依 CPU 固件）
- 状态指示：每通道 1× green LED（ON 指示）+ 模块 SF/OK LED
- 接线端子：可插拔弹簧或螺钉端子排（随模块附带，S500 标准 20-pin 或 10-pin 依 I/O 密度）
- 安装方式：35mm DIN 导轨（TH35 per IEC 60715）， 标准宽度 12.5mm（单宽 8DI/8DO）或 25mm（双宽 16DI/DIO）
- 工作环境：0℃～+60℃，5%–95% RH 非冷凝，IP20 柜内
- 认证：CE、UL 508、RoHS，符合 IEC 61131-2/ IEC 61010-1
- 停产状态： 早期 1TGE 编码批次已进入 Legacy/EOL，ABB 建议向新 -eCo（DI563/DI565/DO524 等）迁移，存量靠 NOS 或翻新版
产品介绍
在某个水处理项目年检时遇到过——AC500 扩展机架报 I/O Fault，拆下 1TGE120028R0010 发现端子排背面积灰受潮导致光耦侧两组 8 点同时无响应（COM 端氧化也是常见诱因）。换上一块经点灯测试的二手件后恢复正常，全程未动程序。这模块本质就是 家族里把现场 24VDC 开关量经光耦隔离送进 AC500 背板总线，本身不带智能诊断，故障多表现为整组 8 点不扫或全架 I/O 丢失。它的优势是端子可插拔——换模块不断线号，比整体移线快得多。
采购端有两个坑要避开。第一，1TGE120028R0010 在二手市场存在 DI16 版和 DIO(8DI+8DO)版混淆的情况——开柜抄原模块标签确认是纯 DI 还是混合 DIO 再下单，插错类型程序里 %I/%Q 地址映射会错位。第二， 早期 1TGE 编码新造已限供，要求卖家提供序列号标签照 + 逐点触发 LED 测试证明（DI 灌 24V 看对应 LED 亮）。按 ABC 分类属 B～C 类（影响开车信号采集但非 SIS），建议同类机架 ≥3 台时间备 N+1 块冷备或至少保有一台经标定的轮换件。新项目直接选 -eCo 新代 DI563/DI565 等并核对机架兼容性。
替换与升级建议
✅ 直接替换
- 1TGE120028R0010 ←→ 同后缀/同期 1TGE120028R0010（严格来说 模块版本分 -A / -B 硬件修订，功能兼容可原位替换）。插上后在 Automation Builder / PS501 中重认硬件配置确认 I/O 地址映射无误。
- 若原机确为 16DI 24VDC 版，可评估向 ABB 新代 -eCo DI565（16DI 24VDC Sinking/Source 兼容） 迁移——物理宽度可能不同（-eCo 模块宽度标准化），需确认机架槽位空间及端子类型匹配，组态中用新 GSD/GSDML 重配但 %I 地址可保持一致。
⚠️ 软件兼容（需改组态／确认点数）
- 其他 DI 模块（如 1TGE120008R… 8DI 版或 1TNE… 系列）——物理插槽兼容但通道数不同，若原程序引用 %IX[0..15] 而换 8DI 版会地址越界，不可直接替入除非同步改 PLC 符号表与硬件配置。
- DIO 版（8DI+8DO）←→ 纯 DI16 版——完全不互通，DO 部分无输出且 DI 映射偏移，仅在你确认原柜就是 DIO 版时可互替同代次。
❌ 硬件不兼容
- CPU 本地集成 I/O（PM5xx 本体自带 DI/DO）——不能代替扩展机架 模块。
- ABB S200（老 S200 系列）或 S800 I/O 模块——背板引脚与总线不同，无法插入 机架。
- 试图把继电器输出模块（DO524 等）当 DI 模块用——物理可能插进但功能相反且可能损坏
