描述
产品详情

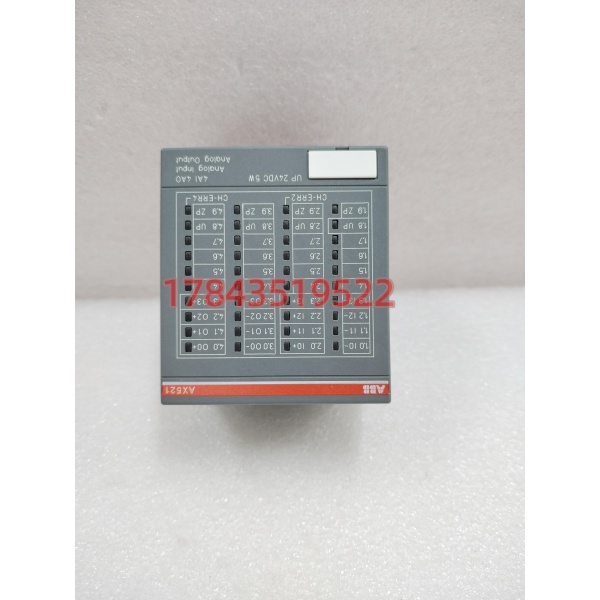

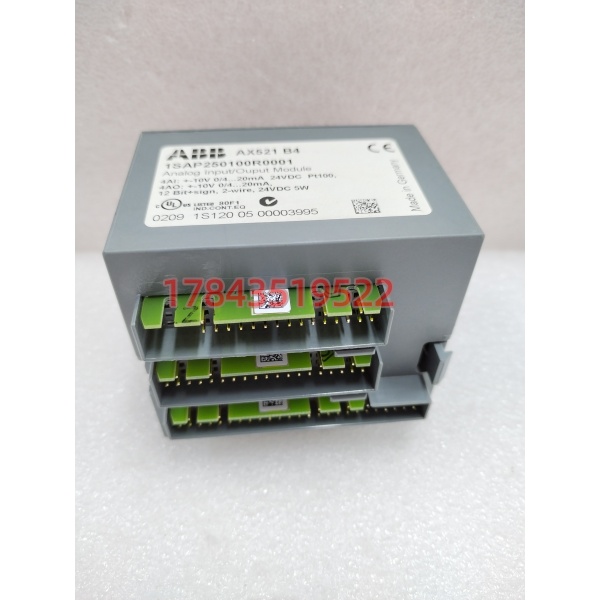

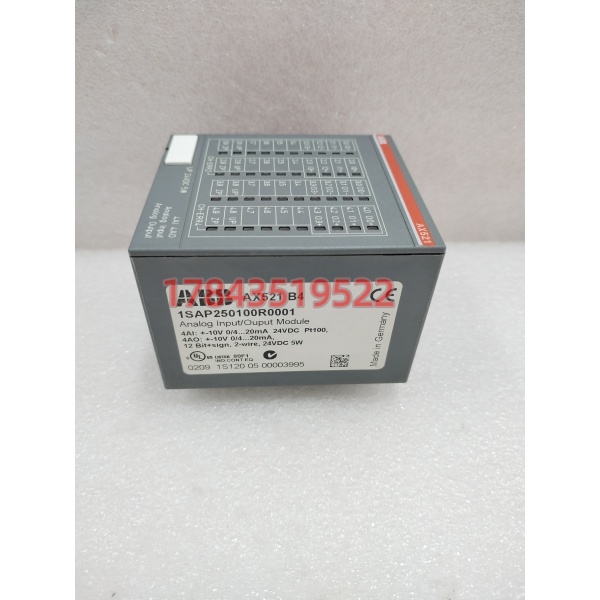

· 型号：1SAP250100R0001（对应 ABB AX521 4AI/4AO 通用模拟量组合模块）
· 品牌：ABB（ABB Automation）
· 系列：S500 I/O for AC500 PLC / S800 I/O System — AX521 Analog I/O Module（Limited Availability / Legacy 推荐替用 AX521-1 或新 S500 编码）
技术参数
- 完整型号 / ABB Order Code：1SAP250100R0001（内部型号 AX521，4 Analog In + 4 Analog Out）
- 制造商：ABB Automation / ABB Process Automation
- 产品类别：S500 I/O 或 S800 I/O ModuleBus 模拟量输入/输出组合模块
- 模拟输入通道（AI）：4 路，通用型可组态
- 电压：±10 V、0…10 V、0…5 V
- 电流：±20 mA、4…20 mA（需 250Ω 精密取样电阻，端子单元内置）
- RTD：Pt100 / Pt1000（2-/3-/4-wire，依端子块支持）
- 分辨率：12 bit + 符号位（部分资料标 16bit A/D 于新版 AX521，老版 1SAP250100R0001 典型 12bit）
- 精度：±0.1% FS（电压/电流），±0.3℃（RTD）
- 模拟输出通道（AO）：4 路，独立可组态
- 电压：±10 V、0…10 V
- 电流：0…20 mA、4…20 mA
- 分辨率：12 bit（新版 AX521 达 16bit D/A）
- 精度：±0.1% FS
- 隔离：通道↔通道及通道↔背板总线光电隔离（典型 500 V AC 工作隔离，1500 V AC 测试）
- 供电电压：由 S500 端子单元（TU5xx）引入 DC 24 V（范围 20.4…28.8 VDC），模块自身功耗 ≈1.5～2.5 W
- 背板/通信：S500 ModuleBus（与 AC500 CPU 本地机架）或 S800 I/O ModuleBus（需 CI520/CI522 等接口），自动 I/O 映射无跳线
- 必需端子单元：TU515 / TU516 / TU531 / TU532 等 S500 TU5xx 系列 — 单独订购不随模块附赠
- 诊断功能：模块状态 LED（RUN/ERR/SUPPLY），断线/超量程/短路诊断上报至 AC500 CPU
- 安装方式：35 mm DIN 导轨（TS35），插入已安装的 TU5xx 端子单元
- 工作温度：0 … +55/60℃（存储 -40 … +85℃），5…95% RH 无凝露
- 尺寸 / 重量：约 62×67.5×76 mm（宽×深×高），≈0.13 kg
- 认证：CE、UL 508、cULus、DNV（依批次），符合 IEC 61131-2
- 生命周期注记：ABB 部分区域将此 P/N 列为 Limited / Classic Phase — 新设计推荐 -1（1SAP250100R0002 或更新 编码），市面流通 NOS 及拆机测试件
产品介绍
（E 维护者视角切入）现场实测发现 模拟量混合模块最容易被忽视的失效模式不是爆通道而是基准电压漂——某水处理加氯间一台 （1SAP250100R0001）运行 11 年后 AO 输出给计量泵偏置从 4mA 漂到 3.82mA，PID 闭环调不回来才发现模块内部 Vref 老化。这块板子是 ABB I/O 家族里的 4AI+4AO 组合卡：4 路可设 U/I/RTD（温压流全吃），4 路可设 U/I 给阀位或变频器给定，插 TU515/TU532 端子单元经 ModuleBus 被 AC500 CPU（PM571/PM581/PM591 等）自动扫描，组态在 Automation Builder / PS501 里拖进来就行。它不像老 S800 需单独 CEX 通讯卡，本地机架即插即用，适合中小型过程线（水处理、暖通、包装机辅助温控）。
从 CRO 讲属 B 类 Legacy I/O：ABB 部分地区 Limited 供货，整站迁移新 或 S800 需重新校验组态但物理基座 TU5xx 多数向前兼容。对仍跑 AC500 的装置建议趁有带校准报告的 NOS Lock 1 块（单 站）或 N+1 共享（多同构 站），持有成本（千百元级）对比一次因 AI 漂或 AO 死致加药失控/温区偏离损失说得通。采购时要求供方做”AI 打标准源（0/10V、4/20mA、Pt100 模拟电阻箱）读回误差 <0.2% + AO 输出 0/10V 及 4/20mA 负载测万用表确认”，二手件特别留意端子插槽弹片无疲劳—— 端子单元可重用但老化开裂要同步换。
替换与升级建议
✅ 直接替换
- 同完整 P/N 1SAP250100R0001（含兼容内部 Rev） — 断电拔旧模块本体（保留 TU5xx 端子单元及现场接线不动），插新模块扣紧，AC500 CPU 自动重扫描 I/O Slot 通常无需改组态（若原 HW Config 已配 /此 P/N）。唯一正确做法。
⚠️ 软件兼容需改配置（有条件替代）
- — 物理插槽/端子单元完全兼容，电气性能相同或略优（16bit D/A），严格来说旧工程若只录了 1SAP250100R0001 槽位需在 Automation Builder 的 I/O Configuration 里更新为 新 P/N（或添加新槽位删旧），重新下载 I/O 配置不影响控制逻辑。可作计划性替用且是新设计推荐方向。[请以 ABB I/O Compatibility Note及原厂手册为准]
- AI523(8AI)+AO523(8AO) 分体模块 — 物理同 TU5xx 但占用两个槽位且需分别组态，不推荐作紧急 1:1 替用除非槽位富余且可接受重新组态 I/O Mapping。
❌ 硬件不兼容
- — 端子单元不同无法插入。整机 →新 + 或 S800 远程 I/O 属局部技改。
