描述
产品详情

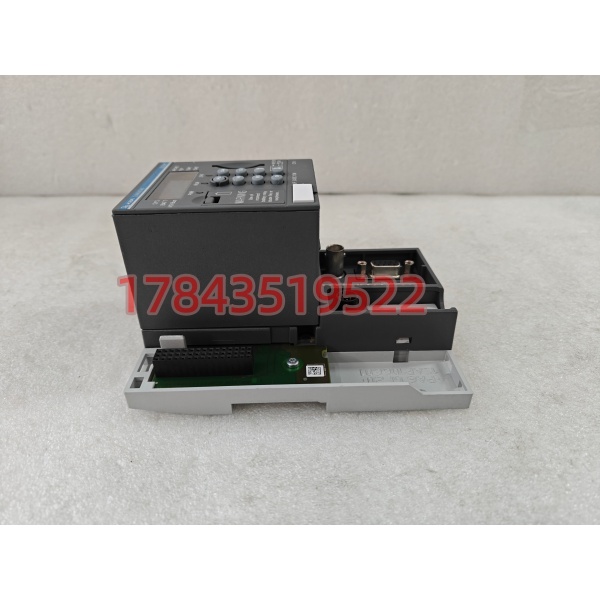

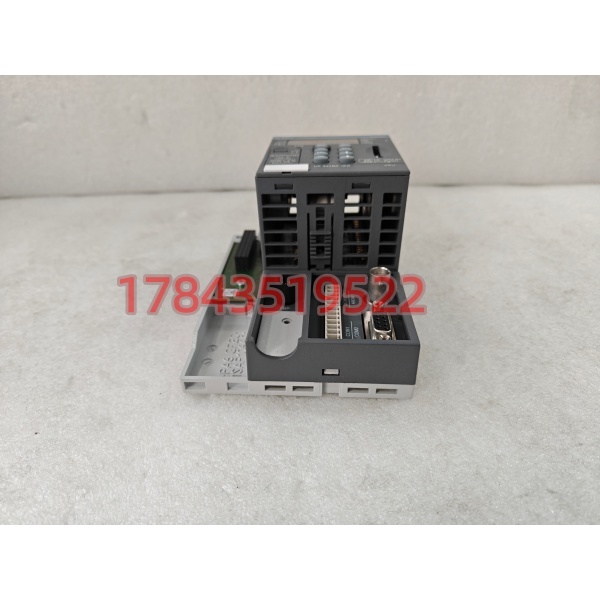

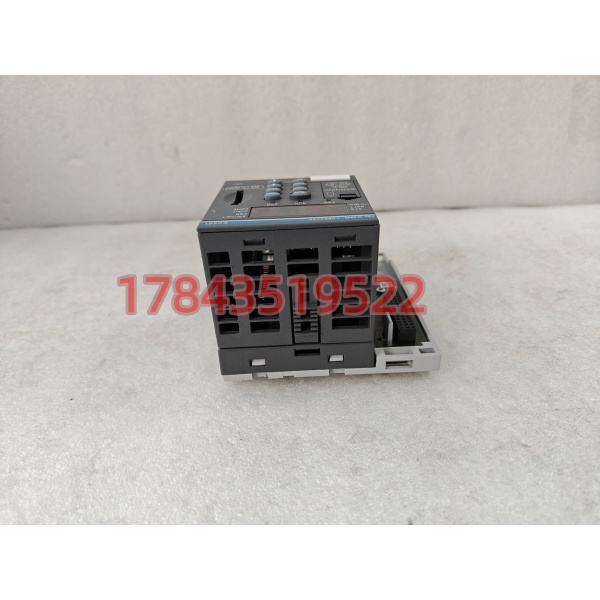

· 型号：1SAP140500R3260（ABB Type Designation: EC581-ARCNET，内部追踪号 L0864340）
· 品牌：ABB
· 系列：AC500 / Advant OCS — EC581 Communication CPU Module
技术参数
- 产品类型：AC500 系列通信CPU扩展模块（ARCNET专用），插接于CPU终端基座扩展槽
- ABB物料号：1SAP140500R3260（替代早期 1SAP140500R3160）
- 用户程序内存：256 KB Flash EPROM（非易失）
- 用户数据内存：288 KB（含电池备份SRAM区）
- 现场总线接口：ARCNET（ANSI 878.1），典型速率 2.5 Mbps Token Passing Bus，支持总线/星型拓扑，最大节点 255
- 串行接口：2× RS-232 / RS-485（可配置为 Modbus RTU / ASCII / 自由口），用于本地调试或连接第三方设备
- FBP接口：1× FieldBusPlug 插槽（可扩展其他现场总线适配插头，视具体应用）
- 扩展存储：SD卡插槽（支持程序备份、配方及数据日志存储）
- 人机指示：内置单色LCD显示屏（显示IP/节点地址/状态）+ PWR / ERR / ARCNET Activity LED
- 本地I/O扩展能力（当作主CPU用时）：最多挂 10 个 S500 I/O 模块，最大 320 DI / 240 DO 或 160 AI / 160 AO
- 供电方式：通过AC500 CPU终端基座内部总线取电（外部无需单独24V接线），典型功耗 ≈ 5～8 W
- 编程组态软件：ABB Automation Builder 或 PS501（IEC 61131-3标准），ARCNET节点地址在软件中分配/通过DIP设
- 工作温度：0～+60℃（满负荷）；存储 -40～+70℃
- 防护/认证：IP20（柜内安装，35mm DIN导轨 TH35-15）；CE / cUL / RoHS / UL 508
- 尺寸/重量：≈63×76×68 mm（L×W×H）；净重 ≈0.16～0.22 kg
产品介绍
老产线还在跑ABB Advant AC500挂ARCNET远程I/O站的，最怕CPU扩展槽里这颗EC581-ARCNET莫名其妙挂掉——某水泥磨喂料系统就因ARCNET芯片热老化导致令牌丢失，所有远程站变红。它的存在意义不是”多一个CPU”，而是板载独立协议引擎把ARCNET令牌总线的帧处理、重发、节点寻址全揽走，主扫描周期不会因为总线负载波动而抖动，这对连续过程控制（窑炉/反应釜同步）很关键。
跟普通EC581以太网版最大区别就一颗ARCNET PHY芯片和固件栈——外观几乎一样，插错版本ARCNET网络上其他节点直接脱管。1SAP140500R3260是R3160的后续迭代，固件bug修复过，硬件尺寸和引脚完全兼容可直接代换，程序从SD卡或Automation Builder备份灌回，设对ARCNET Node ID就能跑。提醒一句：ABB已逐步将新项目导向CM57x通信模块或PN/ETH方案，这货主要作现役系统备件采购，下单一定核对旧件完整物料号防止买成以太网版。
替换与升级建议
✅ 直接替换（完全兼容，推荐）
- 1SAP140500R3160（EC581-ARCNET 早期版）←→ 1SAP140500R3260——同系列迭代，机械/电气/固件向上兼容，直接插拔替换，重设ARCNET节点地址（或通过软件读取原配置），工作量≈恢复备份+核对地址。
⚠️ 软件不兼容（硬件外观相似但功能不同，勿混用）
- EC581-ETH（以太网版，如1SAP140500R3200等）——插槽吻合但无ARCNET控制器，插上后ARCNET网络完全不通，仅适合新建以太网拓扑项目，不可替用ARCNET系统。
- CM577-PN/CM575-ETH等新型通信模块——仅适配PM57x新平台，旧PM58x扩展槽物理兼容但固件/组态不互通，需整体升级CPU平台并重新组态远程I/O，属新项目迁移方案。
❌ 硬件不兼容
- AC500-eCo系列(PM55x-eCo)及非架构PLC通信卡——无对应扩展基座，电气与组态完全不通。
若旧板丝印只有”EC581-ARCNET”无完整物料号，优先比对L0864340内部编号或拍照铭牌确认，确保不误购以太网版。
常见问题解答 (FAQ)
这玩意能直接换我坏掉的-ARCNET吗？程序要改吗？
只要原坏件是-ARCNET（不管R3160还是R3260），插上新模块后在Automation Builder里打开原项目→下载→ARCNET节点地址设回原来值（或DIP开关拨对）就能运行，应用逻辑不需改动。注意别买成-ETH版。
你们的货是新品还是尾仓？质保怎样？
ABB该系列仍属可订但交期较长（部分区域Quote Only），我们供应为ABB原厂尾仓新品或经通电老化测试良品，提供12个月店铺质保（新品原厂保依ABB政策）。建议提前确认交期。
看物料号：ARCNET版是1SAP140500R3160/R3260，以太网版通常是R3200等；模块正面LCD旁印有”ARCNET”字样及ANSI 878.1标识，以太网版标”Ethernet”。拿不准拍铭牌给我们核对。
ARCNET网络要什么物理介质？我原来的同轴电缆还能用吗？
本身提供ARCNET总线接口，传统多用75Ω同轴电缆+有源hub，也可用屏蔽双绞线+ARCNET集线器。只要现网是标准ARCNET拓扑（2.5Mbps），物理介质兼容无需改。
SD卡里的备份程序直接插上就能用吗？
可以。断电拔出旧模块SD卡插新模块，上电后按LCD提示选择”Load from SD”，ARCNET参数如节点ID需确认（部分批次从SD恢复，部分需重设DIP），建议上电后联机用Automation Builder验证在线后再投入运行。
