描述
产品详情

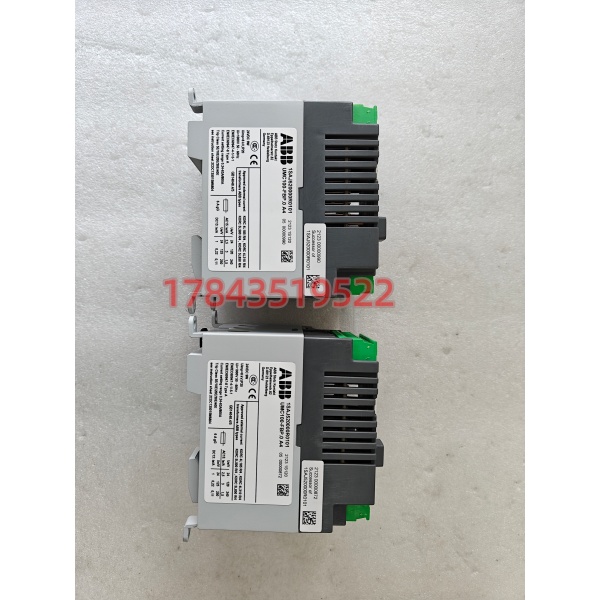

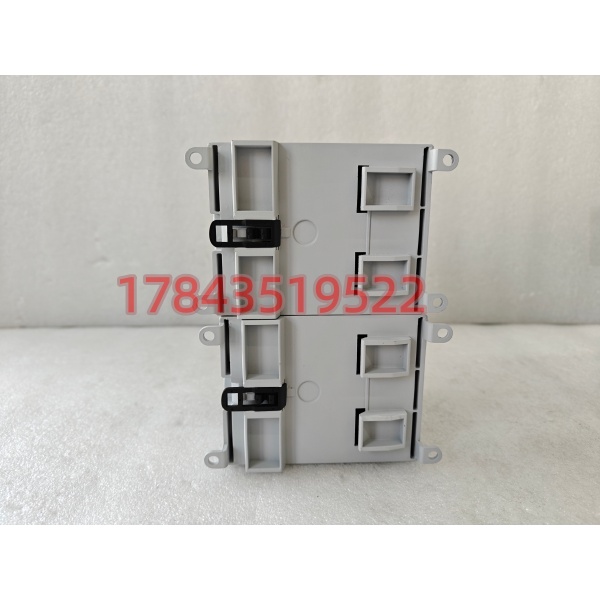

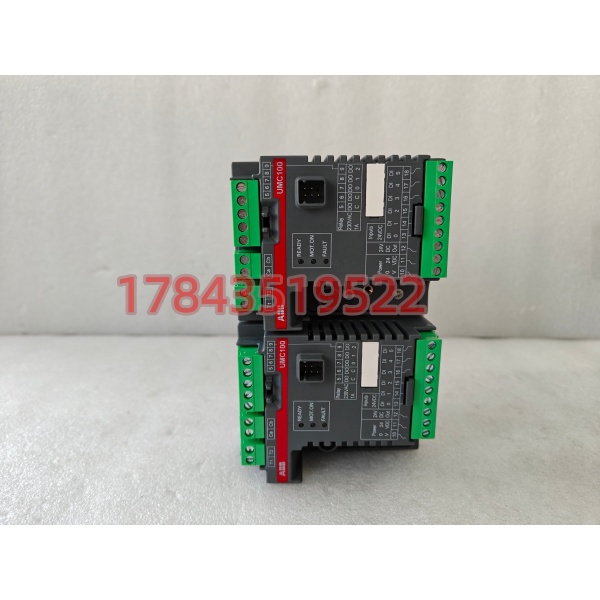

· 型号：1SAJ520000R0101（UMC100-FBP.0 基础单元，不含 LCD 面板，面板可选配 UMC100-KP 单独订购）
· 品牌：ABB Ltd.
· 系列：UMC100 Universal Motor Controller — 智能电机保护与控制单元
技术参数
- 产品名称：UMC100-FBP.0 Universal Motor Controller（基础主机单元）
- ABB 订货号：1SAJ520000R0101（EAN 4013614479816）
- 适用系统：iMCC（智能马达控制中心）、直接与接触器组合替代热继电器，可扩展 FBP 通信模块（Profibus DP / Modbus / DeviceNet 等）
- 供电电压 Us：24 VDC（额定 ±15%，典型 20.4–28.8 VDC），功耗约 3 W
- 电机电流设定范围：0.24–63 A（通过配套环形 CT / 穿芯互感器变比折算，CT 须单独选型如 UMC100-CT 系列）
- 保护功能：IEC 60947-4-1电子式过载（Class 5/10/20/30/40 可调）、缺相、转子堵转、接地故障（需外接 ZCT）、欠载/过流预警
- 数字输入 DI：6× 24 VDC 光耦隔离（启动/停止/正向/反向/复位/外部联锁等可组态）
- 继电器输出：3× 转换触点 Form C（故障/运行/预警，额定 AC-15 240V 1.5A / DC-13 24V 1A）
- 固态输出：1× 24 VDC 半导体输出（典型用于直接驱动小型接触器线圈或状态指示）
- 通信扩展：右侧预留 FBP 插槽，可插 ABB FBP 通信模块（1SAJ520000R0201 Modbus RTU / 1SAJ520000R0301 Profibus DP 等）
- 人机界面：正面 3 位 7 段 LED 显示实际电流%及故障代码；完整参数设置需接 UMC100-KP 键盘模块或 PC + UMC-Soft 软件（RS-232/USB 编程电缆）
- 跳闸等级：Class 5/10/20/30/40 可调，脱扣时间曲线符合 IEC 60947-4-1
- 绝缘/冲击耐压：Ui=690V AC，Uimp=6kV（主回路）/ 4kV（辅助）
- 安装方式：35mm DIN 导轨（TH35-15 / TH35-7.5 per IEC 60715），可并排安装
- 工作环境：运行 0～+60℃，存储 -20～+70℃，5%–95% RH 非冷凝
- 防护等级：IP20（柜内），端子 IP20
- 认证：UL 508、CSA C22.2 No.14、CE、RoHS
- 停产状态： 系列部分批次已进入 Legacy 通知阶段（ABB 官方产品生命周期公告），新项目建议评估 ABB EMS 系列或 M102 电机保护器替代
产品介绍
现场实测发现，老 MCC 柜里用双金属热继电器最大的坑是环境温度漂移——夏天车间 45℃ 热继频繁误脱扣，冬天又可能拒动。-FBP.0（1SAJ520000R0101）就是把这件事数字化：它不吃主回路电压，靠 24VDC 自持，通过穿芯 CT 采样三相电流做真 RMS 计算，缺相、堵转、接地故障都能按 IEC 60947-4-1曲线整定，比热继准且带通讯。某个水处理泵站把 7 台 15kW 电机热继换成 后，夏季误跳闸归零且 DCS 能读实时电流做趋势分析——这是它最直接的运维价值。
严格来说 1SAJ520000R0101 是基础主机不带液晶面板，参数设置靠 PC 端 UMC-Soft 软件或外接 -KP 键盘模块（选件，需另购），初次投运必须接电脑设 CT 变比和额定电流，否则默认参数可能不匹配置信区间导致误动作。从备件管理看属 B～A 类（iMCC 关键馈线），建议同类 iMCC 有 ≥3 台同型 时间备 N+1 块冷备或轮换校准件；新项目不再首推 ，ABB 主推 EMS 系列或 M102/M200 电机管理器做替代迁移。
替换与升级建议
✅ 直接替换
- 1SAJ520000R0101（-FBP.0）←→ 同代次 -FBP.0（后期批次后缀可能有 A4 标识但兼容），插拔替换需重下装参数（CT 变比、脱扣等级、DI 功能分配）——用 UMC-Soft 先做 .umc 备份再换。物理尺寸、端子排列、FBP 扩展槽完全兼容。
⚠️ 软件兼容（需重新组态／改架构）
- .3 DC（1SAJ530000R0100 等）——部分后期 变体功能近似但面板接口或固件版本略有差异，参数文件通常可导入但需校验 CT 类型与 DI 定义，不建议紧急救火时盲目替入未核对。
- ABB EMS 系列 / M102 电机保护器 —— 功能替代（Functional Replacement）但安装尺寸、CT 接线、通信协议均不同，需重新设计端子图与 DCS 地址映射，属系统级改造。
❌ 硬件不兼容
- PR221DS/P（Tmax T7 断路器电子脱扣器，同样用此订货号在某些目录出现但物理形态完全不同）——若为断路器内嵌脱扣器版本不能替入 DIN 导轨单元，二者封装与接线天壤之别。
- 传统热继电器（如 TA25DU / TF 系列）——物理与功能均不可替代， 需 24VDC 控制电源及 CT 回路。
