产品详情
· 型号：REC650（1MRK008514-CB）
· 品牌：ABB
· 系列：650 Series — Protection & Control Relay
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 完整型号 | REC650 / 1MRK008514-CB（CB=特定 HMI/Option 组合代码，依地区订单略有差异） |
| 产品定位 | 中压馈线或小型变压器保护测控一体化装置（Feeder / Small Power Transformer） |
| 保护功能 | 三相过流 50/51/51P（瞬时+反时限 IEC 60255-151）、方向过流 67、接地故障 51N/67N、灵敏接地、ARC 单次/多次重合闸、低频/低压减载(可选) |
| 测量功能 | 相/线电压、相电流、零序电流、有功/无功/功率因数、频率；计量级精度 0.5S 级（依具体 CT/VT 变比设定） |
| CT/VT 输入 | 3×CT（相）+1×CT（零序）可配 1A/5A；3×VT（YN/V-V）57.7–120V L-N，频率 50/60Hz |
| 二进制 I/O | 典型 8 DI（可编程用途：闭锁/远方/非电量等）+ 6 DO（跳闸/合闸/告警/信号），具体依 Order Code 定 |
| 通讯接口 | 前部 USB（PCM600 连接）；后部 2×RJ-45（IEC 61850 MMS + GOOSE，或 Modbus TCP/RTU、DNP3 可选） |

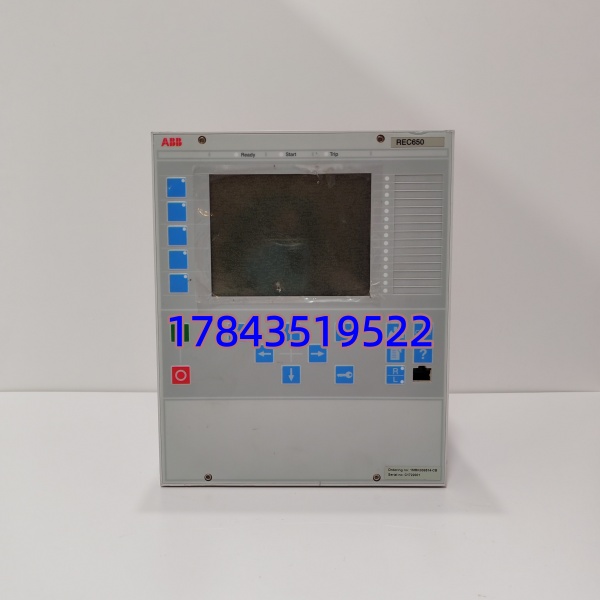

| 前面板 | 图形 LCD（依后缀含中文/英文/当地语言），导航键 + 可编程功能键，本地查看矢量/录波 |
| 录波与 SOE | 故障前 15 周波 + 故障后 30 周波录波；SOE 分辨率 1ms；事件缓存 ≥500 条 |
| 定值组 | 通常 4 组可切换定值区（Via Comm / 硬接点 / 面板） |
| 组态软件 | ABB PCM600（Pacific Control & Monitoring System v6.x 建议匹配固件版本） |
| 电源选项 | AC/DC 110–240V 或 DC 48/125/220V（依具体 Order Code，典型功耗 ≤15 VA） |
| 安全认证 | IEC 60255 / IEC 61000-4 / IEC 61850-3 / KEMA Type Test / CE |

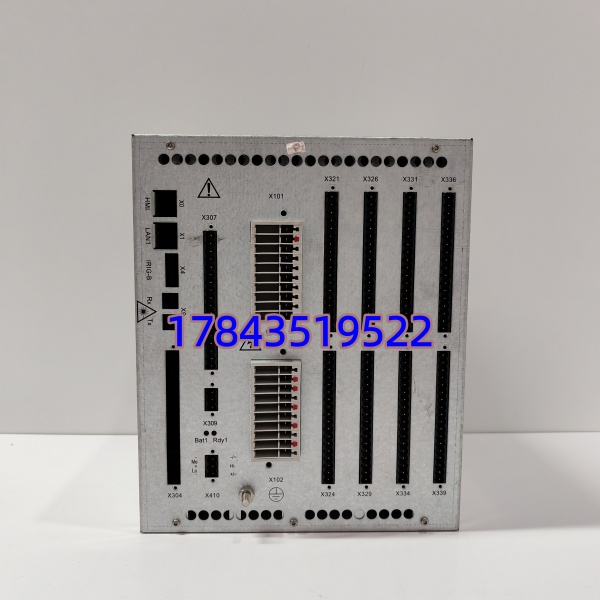

| 安装形式 | 面板嵌入式（标准开孔约 92×186 mm）或 19″ 机架适配器，配专用后插端子块 |
| 兼容操作箱 | ABB 66xx 系列（6610/6620 等）或经端子排直连断路器操动机构 |
| 备注 | 与 REF54x 系列外形相近但固件/保护对象不同，不可跨系列互插替；ICD 文件 (.ied) 依固件版本导出 |
产品介绍
中压变电站改造里 REC650 的价值是把过流保护、测控、电度采集三合一，省掉独立的测控装置和多组端子排。现场实测它的 GOOSE 订阅在站内局域网广播风暴下有较好的心跳机制，配合 ABB MicroSCADA 做站控层五防逻辑很顺——但前提是你 ICD 文件版本跟综自系统匹配，否则 DMS 导入会报 Object Not Found。某 10kV 出线改造中，替换老式电磁型保护后不仅把误动率降到零，还通过 GOOSE 实现了母线 PT 并列的逻辑判断，省了一组硬接线。
采购必须核对完整 Order Code（不只是 REC650 四个字）——后缀决定：①语言包（中文菜单还是英文，现场运维人员很在意）；②通讯协议栈版本（IEC 61850 Ed.1 vs Ed.2）；③电源规格（AC/DC 110V vs DC 220V）。市面流通多为 New Surplus 或退运测好件（部分区域 650 系列已转 Life Cycle Phase-out），要求附带：①清晰原厂标签含 1MRK008514-CB 及 Serial No.；②PCM600 能 Read Device Info 成功截图；③旧 .pac/.ced 配置文件备份（如无备份让卖家提供 Default 参数集）。它不适合当纯测控单元买——过流保护功能占用资源，若只需遥测遥信建议看 ABB 专门测控型号。
替换与升级建议
✅ 直接替换
- 同完整 Order Code REC650 1MRK008514-CB（含同后缀组合）：硬件完全等同。断电拆下→装新→用 PCM600 “Upload from Device”（或 Restore 您备份的 .pac 文件）→核对 CT/VT 变比/定值/GOOSE 订阅→Download→二次回路传动。工作量≈参数恢复＋六角图/传动试验（1–2h）。
- REC650 同功能不同小批次后缀（如同系但语言包-AA vs -CB）：通常可替，但面板菜单语言或默认 ICD Namespace 微差——用 PCM600 连上后可在线修改语言及重导出 .ied 文件给综自，无保护功能影响。
⚠️ 软件兼容（需改配置/确认 ICD）
- REF54x 系列（如 REF542plus）：外形近似但固件架构不同—— 侧重馈线保护，REF542+ 偏马达/电容器保护且菜单结构不同。物理可嵌入同尺寸面板开孔但背插端子定义可能不同，IEC 61850ICD 不通用，不推荐直接替，除非整柜同期改造统一换新。
- REC560 / REC615（650 系列近亲）：同平台但保护功能侧重不同（615=馈线轻量版/560=变压器），Order Code 不同，I/O 点数与端子排列可能微调——仅当工程允许重新做端子排及组态时可评估替换，属改造级工作。
❌ 硬件不兼容
- RET670 / RED670（高压保护）：完全不同 I/O 密度与背板，物理尺寸也不同。
- 第三方保护（SEL-351、Siemens 7SJ6x 等）：端子、CT/VT 接入、通讯均不通，无直接替代。
ABB 部分 650 系列区域已进入 Product Phase-out Notification，无第三方直接替代。建议按站点 1:1 备一块同完整 Order Code 库存。
常见问题解答 (FAQ)
保护功能一样，差异通常在面板语言和 ICD Namespace 版本。可替换，装好后用 PCM600 连上改显示语言、重导出 .ied 给综自系统做 ICD 替换导入。定值文件通常跨后缀兼容（建议用 Upload 先读旧参数再写新板）。
Q2：换完新装置一定要做哪些试验才投运？
必做三项：①CT/PT 极性检查（外加电流/二次加压法）；②保护定值抽查（过流 I/II/III 段动作电流 + 时间，接地故障）——可用 Test Mode 加电流验证不跳闸；③二次回路传动（跳闸/合闸/信号继电器出口检查）。这是反措硬性要求。
先查：①USB 线完好（有些需驱动 FTDI）；② 软件版本是否支持该 固件（老 v4.x 打不开新固件装置，建议升到 v6.x 或匹配版本）；③装置后面通讯口未占用（前面 USB 独占）；④读一下面板显示确认装置已正常 Boot（非 Stuck in Bootloader）。
Q4：买拆机件如何确保参数不丢？
要求卖家：①未 Clear 或提供原 .pac 备份文件；② Connect → Upload 成功截图显示 Checksum OK；③标签清晰含完整 1MRK008514-CB + S/N。收到先 USB 连笔记本 Upload 确认可读再入库。
