描述
产品详情

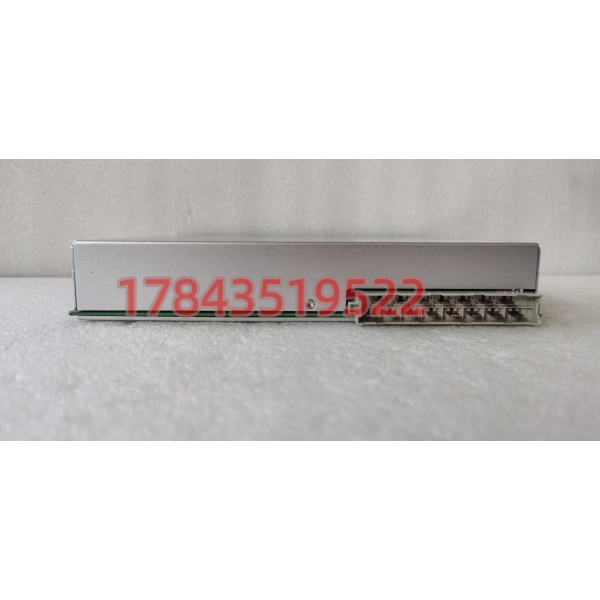

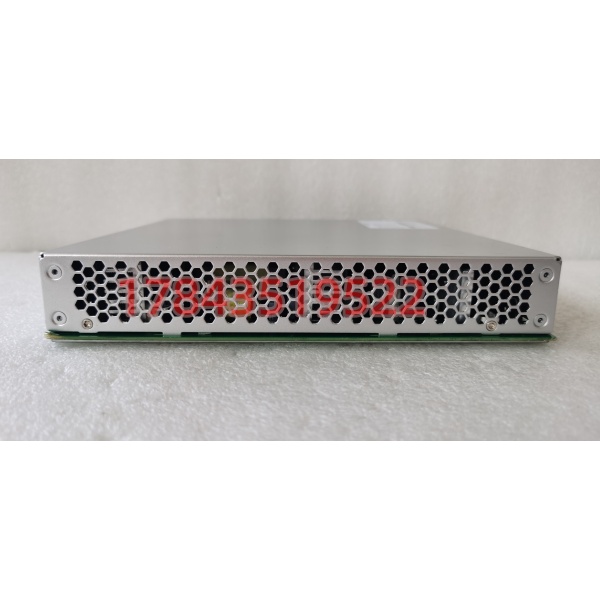

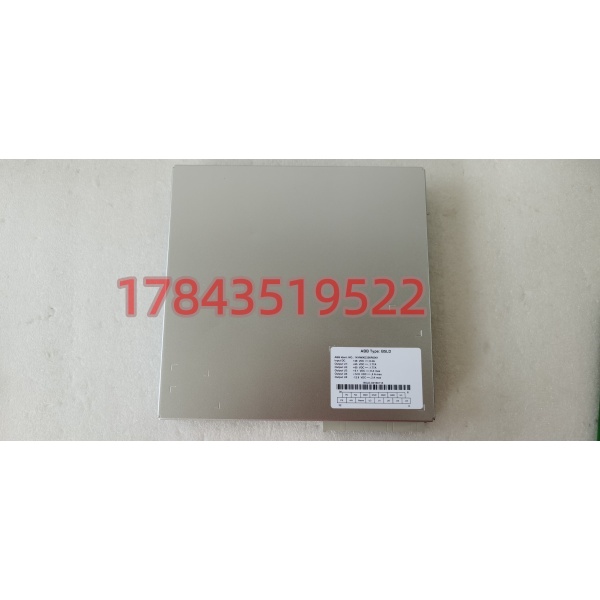

· 型号：1KHW002356R0001（ABB 物料描述中常标注 B5LD，对应 SM560-SD DI16 24VDC 模块；老资料亦出现关联 DC528/DC531 功能等效说明）
· 品牌：ABB（ABB Automation / 现 ABB Process Automation — AC500 PLC Platform）
· 系列：ABB AC500 / S500 I/O — SM560-SD Digital Input Module, 16 Channels 24 VDC
技术参数
| 参数项 | 规格说明 |
|---|---|
| ABB 订单号 / 旧代号 | 1KHW002356R0001（B5LD）；功能等效早期 DC528/DC531 16DI 24VDC 模块（接线兼容、不同底座） |
| 模块类别 | AC500 / S500 本地或分布式数字量输入模块，16 通道单端 |
| 输入额定电压 | 24 VDC（允许 15–30 VDC 工作范围） |
| 逻辑类型 | Sink（NPN，0V 公共）或 Source（PNP，+24V 公共）—由现场接线决定，模块内部光耦双向兼容 |
| 输入阈值 | ON ≥15 VDC @ 典型 3 mA；OFF ≤5 VDC |
| 输入延迟 / 滤波 | 典型 2 ms（部分固件/硬件版本支持 0.1 / 2 / 10 ms 可选通过组态） |
| 通道分组 | 2 组 × 8 通道，每组 1 个公共 M 端子（M0/M1） |
| 状态指示 | 16× 绿色 LED 对应当点 ON；模块 PWR / RUN / ERR LED |
| 隔离 | 现场侧↔ 逻辑侧 500 VAC 工作隔离（光耦），通道组间共 M 不隔离 |
| 背板 / 总线供电 | 由 AC500 本地机架背板或 S500 耦合模块经总线供电（典型 ≤60 mA @5VDC 逻辑侧） |
| 外部传感器供电 | 不由模块提供 — 须外接 +24VDC 传感器电源（建议 ABB CP 系列或等同） |
| 接线方式 | 螺丝端子或弹簧端子（依所选端子排型号），18–14 AWG |
| 安装方式 | 35 mm DIN 导轨（EN 60715），可热插拔（依机架类型及固件支持需确认） |
| 工作环境 | -25～+60℃（运行，部分批次 -20 起），5%–95% RH 无凝露；存储 -40～+85℃ |
| 认证 | UL 508 / cULus，CE，DNV（部分批次），符合 IEC 61131-2 / IEC 61000-4 |
| 兼容 CPU / 系统 | AC500 PM5xx / PM7xx（本地机架）、AC500-XC 及 S500 分布式（via CS31 / PROFIBUS / Profinet 耦合器依配置） |
产品介绍
早年在某水处理 PLC 柜改造里遇过——原装老 DC528 16DI 模块通道粘连导致液位浮球信号丢，现场翻遍备件只有 1KHW002356R0001（B5LD），插进 机架组态选 DI16 24VDC 直接认，旧程序 %IX 地址映射零改动。严格来说这是 SM560-SD 家族的 24VDC 数字输入，跟早期 S500 DC528/DC531 在电气上功能等效但底座（端子排）可能不同——换时注意配对应 ABB 端子块（弹簧或螺丝），别直接拿老端子硬卡。它支持 NPN/PNP 双模式，实际取决于你把 +24V 还是 0V 接公共 M 端，这对现场混用欧系（PNP）日系（NPN）接近开关很友好。
从采购角度讲，ABB 仍处主流供货期但该具体物料号部分批次已转 NOS，市面新件与经测拆机均有。它的 CRO 价值是：与 全系 CPU 即插即认、Automation Builder / CodeSys 自动枚举、单价远低于模拟量模块——建议产线有多台 按 A 类备件每站备 1 件冷备（尤其 DI 模块常年受感应电干扰失效概率高于 DO/AI）。我们出库逐点通断模拟验证 LED 与背板通信指示，附简版测试记录，收到插回机架拧紧端子、CPU 进 RUN 即恢复。
替换与升级建议
✅ 直接替换（同机架原位兼容）
- 1KHW002356R0001 B5LD 不同生产批次 / 后缀 → 完全兼容直接替换，重装机架后 Automation Builder 自动识别 DI16 类型，%IX 地址不变（需重新下载硬件配置若槽位变更）。
- ABB S500 DC528 / DC531（16DI 24VDC）→ 功能等效，接线逻辑相同但端子排（底座）物理不同（ 老底座 vs SM560-SD 新底座），不能原插拔——需同步换端子块或确认新老底座兼容号（部分后期 DC528 用同款端子可互通，以 ABB 兼容性矩阵为准）。程序逻辑无需改。
⚠️ 需改配置/注意
- DC532 / DC533（混合 DI/DO 或 32DI 模块）→ 槽位占用不同、I/O 地址映射变化，不能原位替入单 DI16 槽——适合整柜 I/O 重组时考虑。
- 若无此件现货：确认机架有无富余槽位用 /DC531（配对应端子块）暂替；或核实现场 DI 点可合并至邻近冗余 DI 模块先恢复运行。
❌ 硬件不兼容
- ABB S200 系列微型 PLC 本体模块 / ABB Freelance 800F DCS I/O → 不同平台背板，不能插入 机架。
- 严禁将此 DI 模块当 DO 或 AI 使用——无驱动级、无 A/D 转换电路。
