描述
产品详情

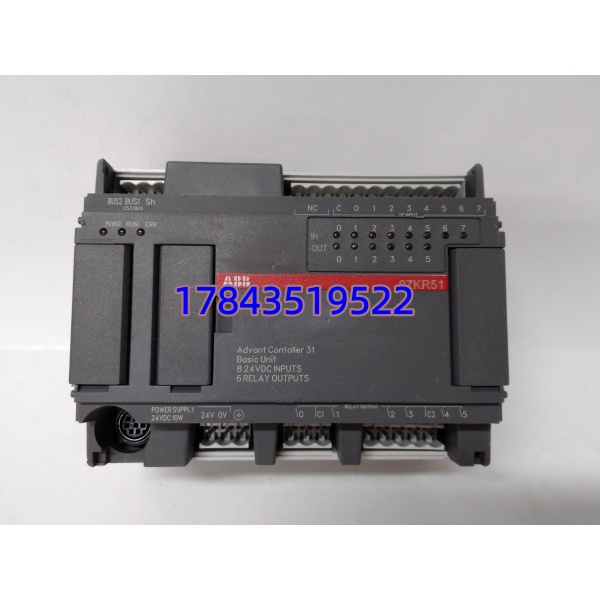

· 型号：07KR51（1SBP260011R1001）
· 品牌：ABB — Procontic / S200 系列（早期 ABB 紧凑 PLC，现多数区域 EOL）
· 系列：ABB Procontic S200 / CS31 Basic CPU with Relay Outputs
规格参数
- 产品名称：07KR51 Basic CPU Module for Procontic S200 System (with 8 DI + 6 Relay DO)
- 所属系统：ABB Procontic S200 系列微型 PLC，可扩展 S200 数字/模拟 I/O 模块（通过右侧总线连挂）或 CS31 远程 I/O 站
- CPU：ABB 专有 8-bit 微控制器（早期 CMOS 架构），扫描周期依程序长度典型 5~20 ms
- 用户程序存储器：典型 2 KB / 4 KB 语句（依 EPROM 版本 — 早期 UV-EPROM 或后期 Flash EEPROM 版），掉电保持靠 EPROM 或电池（部分版带超级电容）
- 集成本地 I/O：
- 数字输入：8 点 24 V DC（Sink/Source 兼容，典型 4~30 V 识别，逻辑 1 ≥ 15V）
- 数字输出：6 点 Relay 输出（NO/NC 可转换接线），额定 5 A @ 250V AC / 5 A @ 30V DC，最小负载 10 mA
- 扩展能力：右侧总线挂 S200 I/O 扩展模块（最多依电源预算）；CS31 接口可作主站连 CS31 从站（如 S500 系列远程 I/O）
- 编程接口：前部 RS-232（PG 口，连 PG620 / 笔记本 + Procontic Programming Software APS / Soft）
- CS31 总线：端子 A/B (RS-485 半双工)，支持 Modbus RTU Slave/Master（依 FW 版）或 ABB CS31 专有协议
- 状态指示：PWR（绿—24V OK）、RUN（绿—程序运行）、ERR（红—故障/配置错）、I/O LED（依版本）
- 供电电压：20.4 ～ 28.8 V DC（标称 24 V DC，典型功耗 3～5 W 不含负载）
- 后备电池：部分版需外置 3.6V 锂电（保持 Retain 区/RTC），部分版用超级电容
- 安装方式：DIN 导轨 TS35 卡扣锁定，右侧总线连扩展模块
- 工作温度：0℃ ～ +55℃（存储 -25～+70℃），湿度 5～95% 非凝露
- 尺寸（本体）：约 90 × 75 × 65 mm（H×W×D）
- 认证：CE、UL、符合 IEC 61131-2
- 备注：07KR51 与 07KT51（晶体管输出版）/ 07KR50（少点）区别在输出类型及点数——换件须核对原机完整型号，不同输出类型物理兼容但负载驱动能力/极性不同不可混用
产品介绍
（从老线延寿+程序载体特殊性切入）
碰过食品包装机用 07KR51 跑了 18 年——某天 RUN 灯闪 ERR 报 “Checksum Error”，原因为 UV-EPROM 版程序芯片老化位翻转（极少见但 UV-EPROM 版 >15 年会有）。这机子不像 S7-200 靠 MMC 卡，老版 07KR51 程序烧在 UV-EPROM 或后期 Flash 芯片内（部分带插拔 EEPROM 卡），换新 CPU 必须重新编程或从原备份 PROM/文件下装——若当年没留 .apg 源文件或 PROM 拷贝就麻烦了。现场实测发现继电器输出触点粘连也是常见故障（驱动接触器线圈无续流二极管加速老化）。
库存建议很直接： 还在跑产线（老纺机/包装/小型水处理）按每套控制柜备 1 块冷备(B类)，若多台完全同版 FW + 同 I/O 扩展可 N+1 共享。二手件重点查：继电器触点无烧痕（可万用表测 NO-NC 通断）、EPROM 窗无破损遮光贴完好（UV 版）、PG 口针无弯。要求卖家提供上电 RUN 绿灯及 APS 软件连机读取 CPU Type 截图——最好能验简单 Force I/O。
应用场景与库存策略
系统多用于单机设备控制——坏 CPU = 整台包装机/小水处理停但一般不波及全厂，停机损失中等。
- ：07KR51 做主 PLC 含 6 继由输出驱电磁阀/指示灯。非它不可—— 程序与 I/O 映射绑定。→ 建议 OEM 多台同型机 N+1 共享冷备 1 块；单台孤立机建议自存 1 块。
- ：本地控制老系统延寿期。→ 若有多站同配置可 N+1 共享。
- 纺织/印染老线辅机控制：同上。
- 老 Westinghouse / BBC 改 ABB 微型 PLC 留存：同理备件。
真实案例：华东某卷烟厂 GDX2 包装机组控柜 系统（07KR51 + 2×扩展 DI/DO），早班报 “Program Checksum Fail — CPU in Stop”。打 UV-EPROM 盖板见遮光贴脱落（原维护未复原），紫外曝光可能致位翻转——临时无源备份 PROM 可读。库房按建议两年前进的 NOS 07KR51（同 1SBP260011R1001 Flash 版）插上电、APS 软件 Reload 原 .apg 工程（幸存档完整）→ RUN 绿灯亮→I/O 自检 OK 恢复，15 min 内。事后补做 UV-EPROM 版机组定期 PROM image 读存光学拷贝。老师说：” 老 CPU 不坏但 EPROM 窗漏光或继电器粘是两点——备块板子、备份源文件、每年紧端子，够了。”
