描述
产品详情

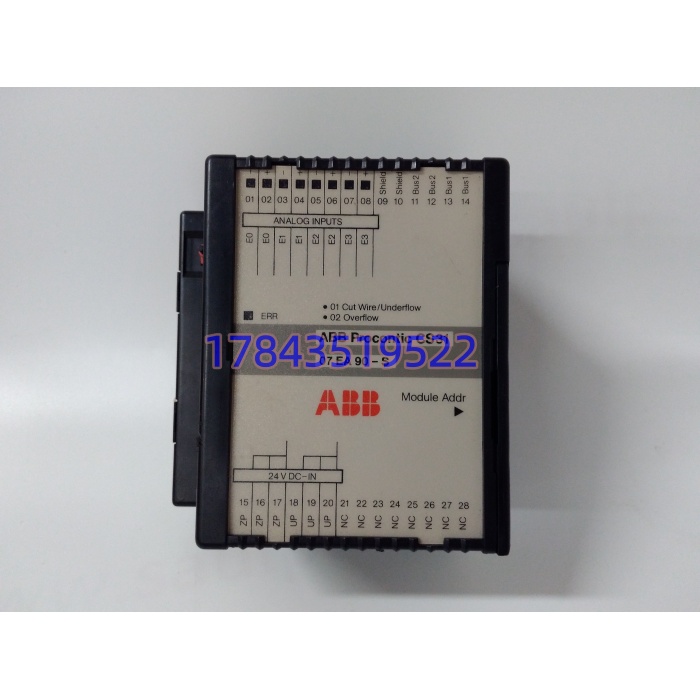

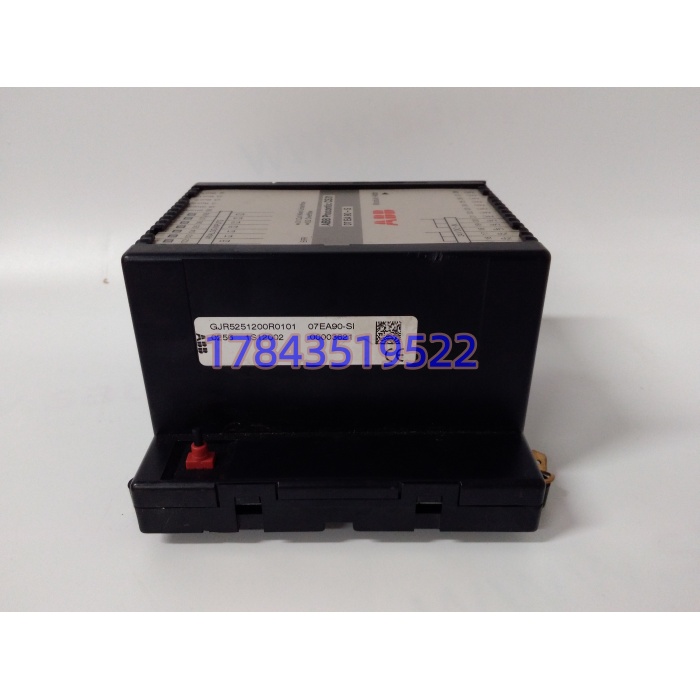

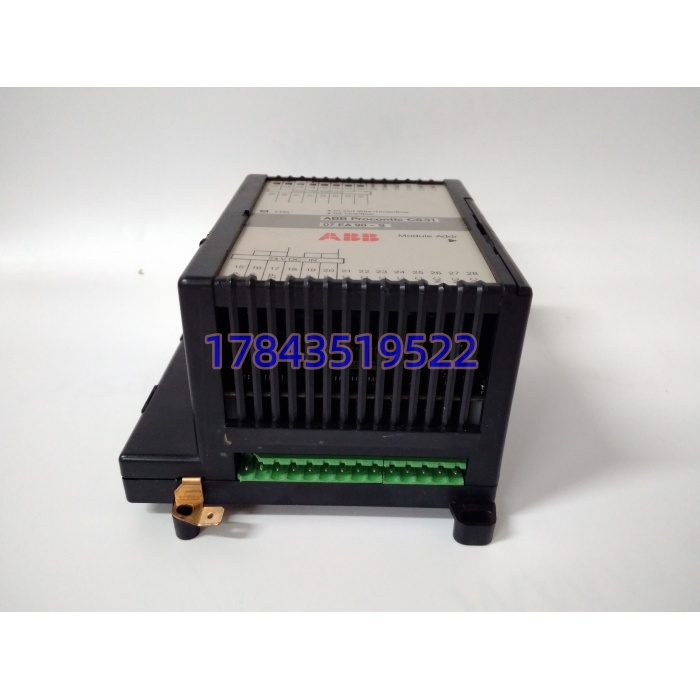

· 型号：07EA90-SI（GJR5251200R0101）
· 品牌：ABB
· 系列：Advant OCS / AC450 / Procontic（07E I/O 系列）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | 8 通道模拟量输入（Analog Input Module，差分） |
| 适配系统 | ABB Advant OCS（AC450）、Controller 31、MasterPiece 200/300 部分兼容、Procontic 老架 |
| 订货号 | GJR5251200R0101（07EA90-SI，SI=Signal Interface） |
| 输入通道 | 8 路差分（非单端），分组或通道-总线隔离 |
| 信号类型 | 电流 0-20mA / 4-20mA（≤250Ω 采样）；电压 0-10V / ±10V / 0-5V（≥100kΩ 输入阻抗） |
| 分辨率 | 12-bit（部分资料写 16-bit 属套新系 S800 参数，以 07E 原厂手册为准） |
| 精度 | ±0.1%…±0.2% FS（典型 ±0.2% FS @ 25℃） |
| 转换时间 | 每通道 10-20 ms 多路扫描 |
| 隔离耐压 | 通道-逻辑侧 2.5 kV AC（1 min）；通道间依版本分组隔离 |
| 诊断 | 传感器断线（Wire Break）、超量程、模块自检、电源监控 |
| 供电 | 背板总线供 +5VDC / ±15VDC（控制逻辑）+ 外供 24VDC±20%（前端调理），典型 3.2 W |
| 热插拔 | 依 Advant 机架规范支持（带电插拔不复位整机，需系统授权） |
| 指示 | 前面板每通道 Status LED + 模块 OK/Fault |
| 安装 | Advant 标准 I/O 机架槽位（约 14TE 宽），非 S800 薄型基座、非 DIN 单卡 |
| 工作温度 | 0…+60℃（柜内；商家标 -40 起多套 CS31 版或他系） |
| 认证 | CE / UL / CSA / RoHS |
| 尺寸重量 | 标准 Advant I/O 模块尺寸（约 90×60×45 mm 级，依机架填装），0.25-0.5 kg |
| 生命周期 | Advant OCS 平台 EoL；07EA90-SI 归 Classic 延续件，原厂 NCNR，二级市场库存/拆机测试件为主 |
产品介绍
从 E 维护者视角切：07EA90-SI 是 Advant OCS 机柜里”感知世界的那双眼睛”。AC450 算 PID 再快，前面 8 路 4-20mA 如果断线检测失灵、隔离被地环流击穿，控制器拿到的是假数——现场实测发现，不少老厂把 07EA90-SI 和 S800 AI 810 混着叫”ABB 模拟量卡”，结果备件单写”07EA90 ×1″采购回来是 S800 薄卡，插 Advant 机架尺寸不对、背板总线引脚也不通，因为 07E 系列是 Advant 专用 14TE 槽位，不是 S800 的 12.5mm 薄型。
严格来说，07EA90-SI 的 SI 尾缀代表”Signal Interface”形态，和同系 07EA90（无 SI）、07EA90-S 在通道隔离等级和前端调理上有细微差异，但 GJR5251200R0101 这个订货号锁死的是 SI 版。它的断线诊断不是”通道值零”那种粗判，而是主动巡测回路电流下限，4-20mA 回路断线会报具体通道号——这点对老厂无人值守很重要。供应链价值算账：一块 07EA90-SI 贸易商喊 600-4500 元落差在是不是原厂敷形涂层、A/D 基准源是否老化、GJR 标贴 SER 能否回溯；但一次锅炉汽包液位 4-20mA 断线没诊断出来、PID 吃假值导致给水失调，停机损失够买三十块。ABC 进 A 类，冷备必须和在线同 GJR5251200R0101 同尾缀封存，别拿 07EA90 无 SI 版硬替（组态里要改模块类型）。
应用场景与库存策略
AI 模块最阴的故障不是烧（烧了好查），是”A/D 基准源漂移，8 路整体偏 0.8% FS，运行当变送器零点漂移，标定变送器没用，因为偏的是卡不是表”，仪控盯现场表不盯模块自诊断，等工艺累计误差超报警才反推到 07EA90-SI 老化。
- 火电锅炉汽水系统（Advant AC450 采集汽包压力/给水流量/减温水调阀反馈）：非它不可，07E 系列背板总线不通 S800；建议每面 AI 柜按”在线块数 ×1 冷备”备，且同 GJR5251200R0101 尾缀。
- 石化常减压温度群（8 点一组 PT100 经变送器转 4-20mA 进 07EA90-SI）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3-7 天，原厂 NCNR 12-20 周。
- 老 Advant 升 800xA+ 过渡期：若规划迁 I/O，07EA90-SI 只备现网 10% 做桥接，不追加 last buy。
- 造纸/水处理多参数采集（pH/浊度/液位）：Last-time-buy 按在线架数 ×1.5 吃进，冷备件每 24 个月上电做 4-20mA 标定自测。
- 海上平台机柜（盐雾）：建议模块与 Advant 机架背板锁固件一并备，单换卡不备背板螺钉等于半备。
某个项目里碰过这样一档：沿江电厂化水系统 Advant AC450 架，一块 07EA90-SI 的 A/D 基准源老化，8 路 4-20mA 整体漂 +0.8% FS，运行当罗斯蒙特 3051 零点跑了，标了三次变送器没好。SOE 没报断线、模块 OK 灯绿，因为不是断线是漂。最后用 Fluke 752 比对卡端电流和 DCS 读数才发现偏移在卡侧，从备件柜取同 GJR5251200R0101 热插拔换上，偏差消失。事后业主把 07EA90-SI 从”随坏随买”改成”每面 AI 柜定额 1 冷备 + 每月 AI 通道 DCS 值 vs 便携式比对 KPI”，再没在迎峰度夏时抓瞎。
