描述
产品详情

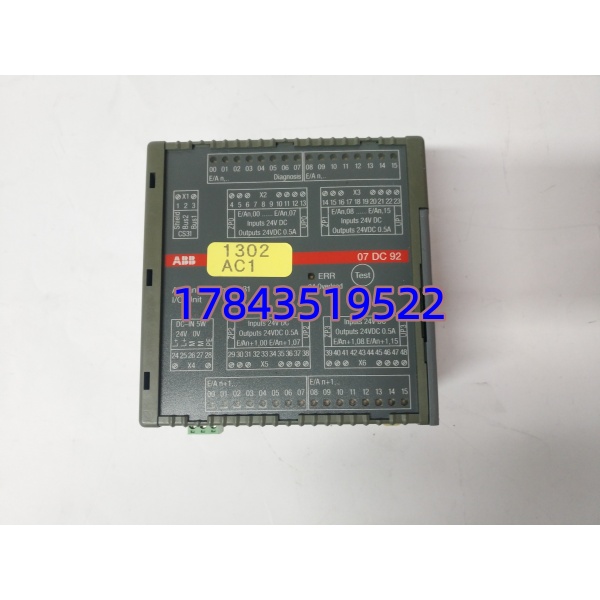

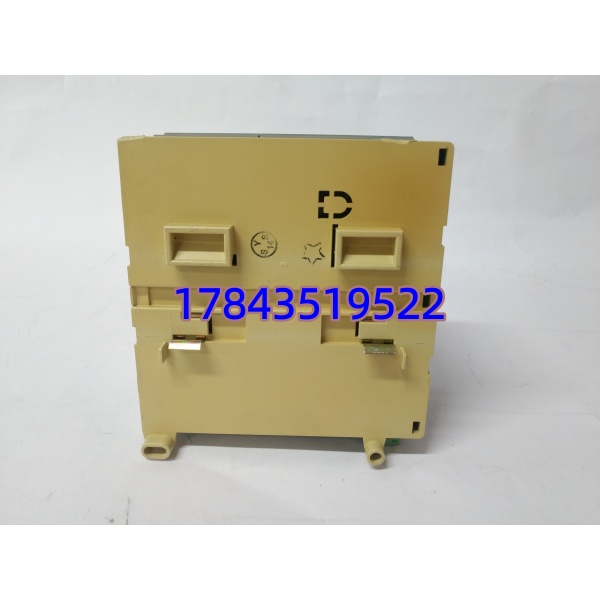

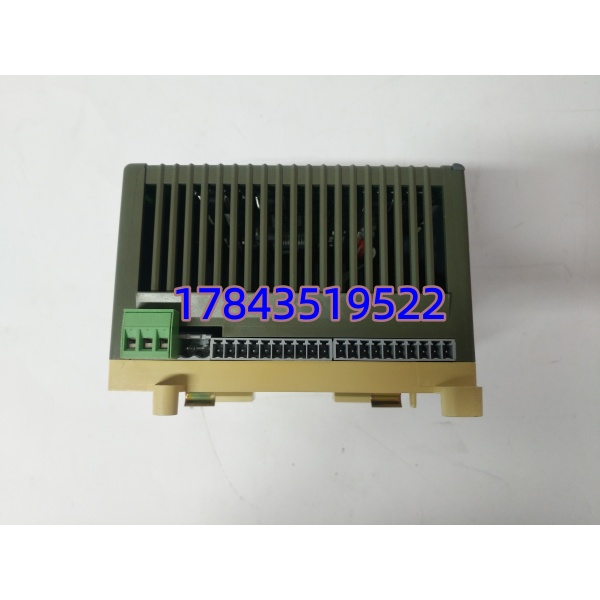

· 型号：07DC92D（Order Code GJR5252200R0101）
· 品牌：ABB（Process Automation — ex-Procontrol / S500 I/O family）
· 系列：Procontrol P / S500 Remote I/O & Advant — Digital Output Module (32 pt, 24 Vdc, Source)
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / ABB Order No. | 07DC92D — GJR5252200R0101（32-channel Digital Output, 24 V dc, Source Type, Standard Version） |
| 制造商 | ABB AG, Mannheim / ABB Switzerland Ltd. |
| 产品类别 | Procontrol P / S500 I/O Module — Digital Output (DO), 32 pt, 24 V dc Source |
| 适用系统机架 | ABB Procontrol P I/O Rack（如 07KT94 CPU + 07CR系列背板）或 S500 远程 I/O 架(配 CI520/CI522 等总线适配器)——模块插 I/O 槽, 前方接 TU(Terminal Unit) |
| 输出通道数 | 32 路独立 DO，分 4 组 × 8 ch（每组共用现场电源回流 / 隔离组内） |
| 输出类型 | Source (PNP / High-Side) —模块内部上管导通将 +24VDC 送负载, 负载另一端接 0V/COM（严格说与 Sink 型 07DC91 反极性——采购确认现网是 Source(PNP) 版 07DC92 而非 Sink 07DC91） |
| 额定负载电压 | 现场电源 20.4 – 28.8 VDC（标称 24 VDC ±20%） |
| 每通道额定电流 | 0.5 A max @60℃（高温降额），每组(8ch) ≤ 2 A / 模块总 ≤ 8 A |
| 导通压降(VCE(sat)) | ≤0.5 V @额定负载 |
| 保护功能 | 输出短路限流、热关断自动恢复、感性负载反电动势钳位(TVS ≈36V)、上电安全态(Off / 可组态 Fail-Safe) |
| 诊断 / 指示 | 前面板 32× 通道 LED(绿=ON)、PWR(绿)、ERR/Group Fault(红/橙)；部分 Rev. 支持 Module Diagnostic Bit 回 CPU |
| 配套端子单元(TU) | 须配 ABB S500 / Procontrol TU 系列——常见 TU503(32ch screw)、TU504(32ch spring)、TU507(fused)等 ——07DC92D 模块本身不含 TU，采购确认现网 TU 型号一致可复用或需连带换 |
| 背板供电(模块自身) | 由 I/O 架背板 +5 VDC ≈120–180 mA |
| 热插拔 | 支持在线插拔更换（建议先 Force Off 输出——Procontrol/S500 通常自动重枚举，需确认输出 Safe State 设定） |
| 工作温度 | 0℃～＋60℃（存储 -40℃～＋85℃），相对湿度 5%–95% RH 非冷凝 |
| 物理尺寸(约) | 单槽 /Procontrol P 模块 ≈25 mm(W) × 高标准面板 × 深≈120 mm（含针座），重≈0.25 kg |
| 认证 | CE、cULus、GL(部分批次船用) |
| 生命周期状态 | Procontrol P / 系列整体 Mature/Active Support；07DC92D 新件可订交期偶波动(6–12周)，市面有 NOS 全新库存及测试合格拆机流转 |
| 注意 | 严格来说 07DC92D(Source/PNP 24V) 与 07DC91(Sink/NPN) 物理兼容同槽但极性相反——若现网负载原设计为 Source(PNP: 模块供+24V→负载→0V) 买成 Sink 版不动作。采购核对现网标签是 07DC92D 还是 07DC91——老 Procontrol 两种都有。 |
产品介绍
（采用 场景痛点 切入）
某个项目里碰过老 Procontrol P 辅机柜 #2 槽 DO 卡(07DC92D) ERR 红闪——强制全点 1 无现场继电器吸合，拔下量背板 5V OK 重插金手指清洁氧化后恢复。07DC92D 在 Procontrol P / 远程 I/O 架构里就是”执行手”：32 路 Source 输出驱动停机电磁阀、油泵启停中继、指示灯——比早期 07DC91(Sink) 常用在欧系设备（PNP 逻辑）。它本身 MTBF 不错可端子单元(TU) 弹簧老化或背板氧化是首发故障模式。若承载关键启停(压缩机允许/ESD 旁路允许) 且无输出冗余分散单点故障整组 DO 全灰——建议按 A/B+ 类管理。
ABB 对 / Procontrol P 仍 Active Support 但交期偶 8–14 周。TCO 建议按 B+ 类（按插 07DC92D 的 I/O 机架类型各备 1 件冷备；多架同型全厂共享 1 件周转；若 Simplex 关键启停单点无冗余升 A 类）。我们供应经 测好 NOS，附序列号标签。换模块后需 Reload/Confirm I/O Configuration（通常自动——若 CPU 报 Type Mismatch 需 Verify Module Type in Configurator 重下装 I/O 参数）。
替换与升级建议
✅ 直接替换
- 07DC92D (GJR5252200R0101) ↔ 07DC92D（同后缀 Rev. 兼容）——插原 TU、CPU 自动重枚举确认 Run。
- 07DC92D ↑替老 07DC92(无 D 后缀 早期 24V 32ch Source) ——通常 OK 若早期版物理同尺寸 EEPROM ID 兼容 Procontrol P CPU FW ≥vX.Y（极早期 Procontrol P CPU 可能需 FW 小版本升——到货插架报即知）。
⚠️ 软件兼容（需改配置 / 确认极性）
- 07DC91(Sink/NPN 24V 32ch) ——物理插槽同但输出极性反（NPN: 负载一端接模块灌电流到 0V）。严格来说若现网负载是 PNP(Source) 接法 07DC91 不能替——继电器不动作。反向(DC92 替 DC91) 若负载是 NPN 接法(公共 +24V → 负载 → 模块 0V sink) 则 DC92 不动作——不可互替随意。采购按现网标签确为 DC92D 再买。
❌ 硬件不兼容
- AI/AO 模块(如 07AI91/07AO91) ——插槽同外形不同 ID 系统报 “Wrong Module Type”。
- AC500/AC800M DO 卡(如 DO810/PP865 面板) ——完全不同架构不可替。
