描述
产品详情

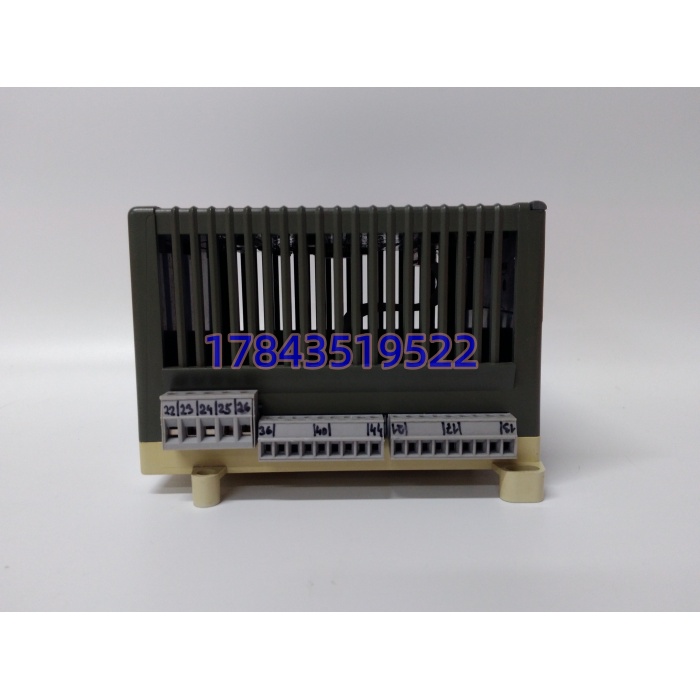

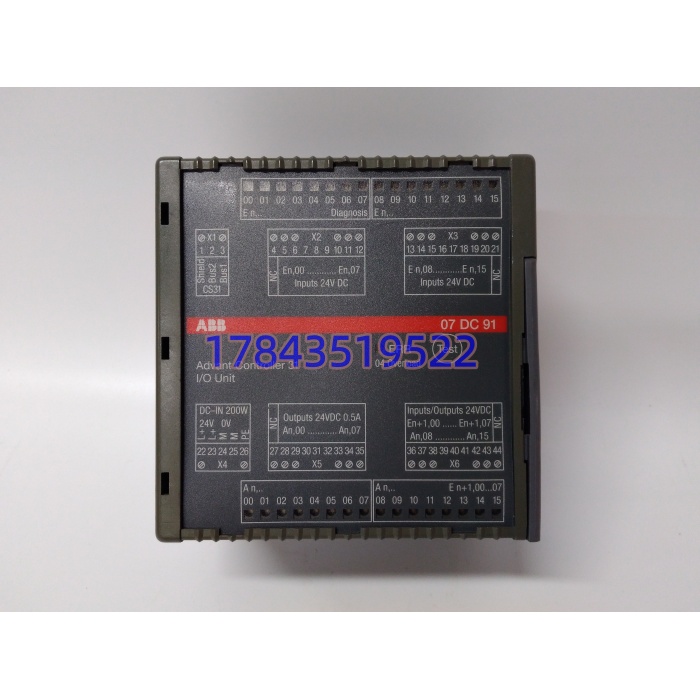

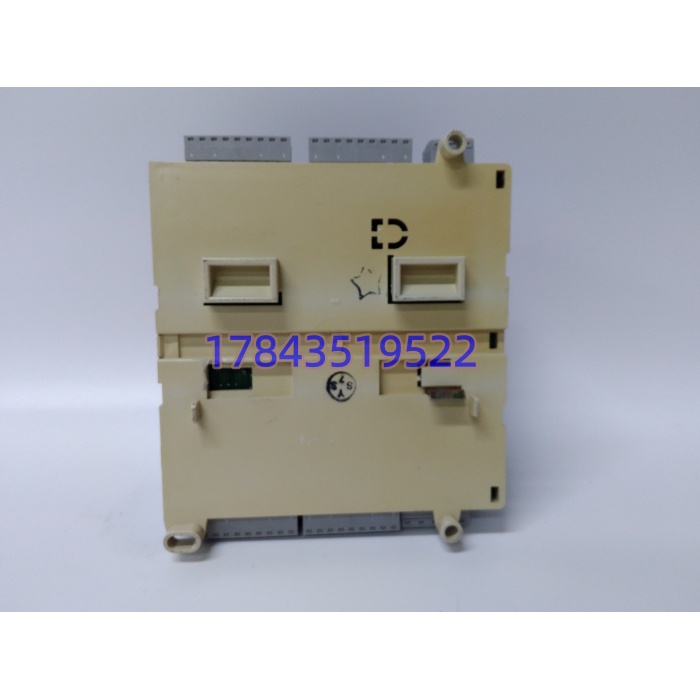

· 型号：07DC91C（GJR5251400R0202）
· 品牌：ABB
· 系列：Advant Controller 31 / Procontic AC31
规格参数
| 参数项 | 07DC91C / GJR5251400R0202 值 |
|---|---|
| 产品定位 | AC31 CS31 总线数字量混合 I/O 模块（从站） |
| 适配系统 | Advant Controller 31 / Procontic AC31（非 AC500、非 800xA） |
| 数字输入 | 16 路 24 V DC（干接点/有源，光隔） |
| 数字输出 | 8 路晶体管输出（DO-T，源型 24 V DC / 0.5 A 每通道） |
| 可配置 I/O | 8 路，可设为 DI / DO / 可读回 DO（由组态决定） |
| 供电 | 24 V DC（-15%/+20%），典型自耗 0.15 A 无载 |
| 输出保护 | 晶体管过流+短路保护，电源反接保护 |
| 隔离耐压 | 系统总线-现场侧 2.5 kV AC；通道组间分组隔离（IEC 61010） |
| 总线接口 | 1× CS31（5 针，从站，地址拨码在滑盖下） |
| 指示 | 33 LED：16 绿 DI / 16 黄 DO / 1 红 ERR |
| 端子 | 可拔插螺钉端子，信号 1.5 mm² / 电源 2.5 mm² |
| 安装 | 35 mm DIN 导轨（TH35-15），4× M4 螺钉辅助 |
| 尺寸/重量 | 120×140×85 mm / 约 0.45 kg |
| 工作温度 | 0…55℃（IEC 60068-2）；存储 -25…75℃ |
| 湿度 | 5-95% RH 无凝露 |
| 防护 | IP20（柜内） |
| 认证 | CE / UL / CSA（视铭牌批次） |
| 生命周期 | AC31 系成熟偏退役，GJR5251400R0202 走 New Surplus / LTB |
产品介绍
从维护者视角切：在 2003 年投运的某造纸辅料 AC31 站里碰过这板子——8 路可配置通道里第 4 路被老工程师设成“可读回输出”，结果某次组态下载时默认初始化成 DI，现场电磁阀状态在画面上假亮三个月，直到阀杆断才暴露。07DC91C 就是 AC31 那代“一块板干完 16 进 8 出再加 8 路灵活通道”的设计，CS31 从站挂总线，地址拨码在滑盖下，LED 密到老师傅不用笔记本就能站柜前排错。它不跑控制逻辑，只干“现场 24 V 开关量↔总线信号”翻译，但这件脏活红了， CPU 收不到急停、发不出合闸，连续线直接切手动。
生命周期上 ABB 把 归长周期 Legacy，07DC91C（C 段）原厂新件基本绝迹，授权渠道出 New Surplus，国内拆机 800-1800 元人民币晃。严格来说 07DC91C 与老 07DC91-AD/-AB 在可配置通道寄存器定义上有微小差异，同站混插 固件老版本可能不认 C 段的“可读回输出”新属性，换板必须核对 CPU 固件段。二手市场常把“16 进 16 出”当卖点（把 8 可配置算进 16 出），实际硬输出只有 8 路晶体管+8 路可配，满载驱动继电器线圈得留余量——0.5 A/通道驱动 24 V DC 继电器（约 15-20 mA 线圈）绰绰有余，但直驱接触器线圈（>200 mA）必须加中间继电器，现场实测有人拿它直推 220 V 接触器结果烧输出级。
应用场景与库存策略
停机损失视角： 站里 07DC91C 红了，对应 16 路 DI 变 BAD、8 路 DO 冻结，辅料系统急停收不上、加药阀打不开，连续造纸/水处理线只能切就地手操，一次非计划降负荷损失五位数起步（单件贱但停链贵）。
典型场景与备货建议：
- 造纸/食品老线 辅料站（07DC91C 挂 CS31 从站）：非它不可（CS31 地址与可配置通道锁死老工程） → 建议单站冷备 1 块+区域库备 1 块，B 类偏 A，按“在线块数×0.2”向上取整。
- 水电厂闸门 PLC 接入 孤岛（限位+电磁阀）：动作少但备件稀 → 备 1 块 New Surplus，要求带原厂拨码说明书。
- 市政污水老厂 Procontic （鼓风机房 DI/DO）：单站单块 → 至少备 1 块翻新件，要求 33 LED 全亮自检通过。
- 集团多厂同型 阵：走 ABB 老系统服务协议 VMI 代管 3-5 块，释放各厂零散资金。
- 高湿环境（污水处理厂 PLC 柜）：选 conformal 涂覆批次（C 段部分批带），普通裸板别上装置区。
真实案例：2021 年江南某纸厂辅料 站，07DC91C 第 6 路 DI 光隔 LED 老化，碎浆机液位开关状态丢扫，画面上“高液位”假信号导致进料阀持续开，碎浆池溢流停线 5 小时。库存 0，从上海同行库调拆机件 1 天到，换块+CS31 地址重拨+可配置通道按原工程重设 2 小时恢复。事后该厂把 07DC91C 提级，按“每 4 块在线备 1 块”囤 3 块（分两库房），并把“可配置通道每年停机季核对一次组态属性”写进点检卡。备件钱不到一次溢流清理费的 4%。
